6. Elektrik bağlantıları
Pompanın, kullanılacağı elektrik kaynağı için uygun olduğundan
emin olun.
6.1 DDI 222 sinyal hatlarını takma

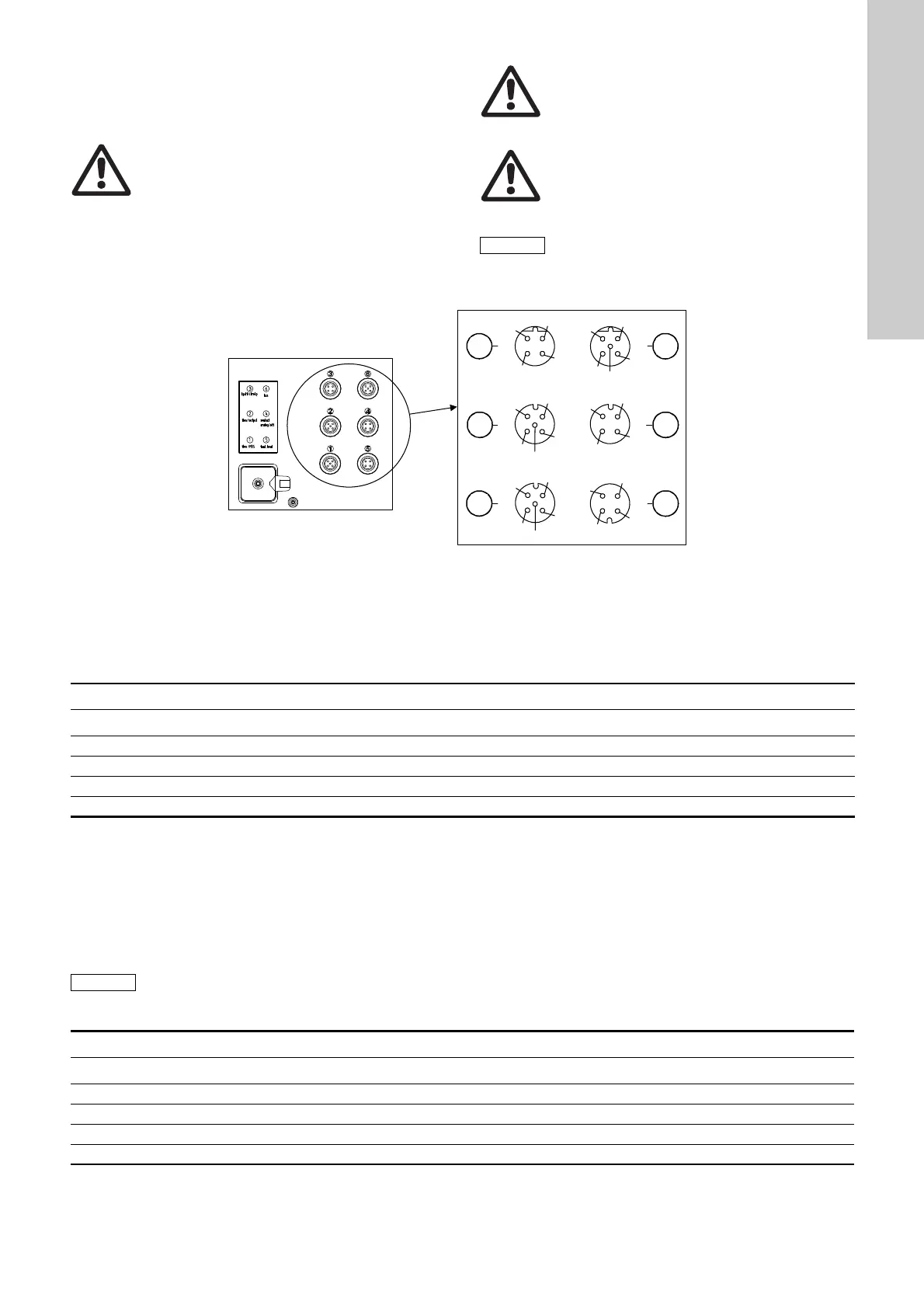

Şekil 16 DDI 222 bağlantı şeması
6.1.1 Diyafram kaçak sinyali / (basınç sensörü - Debi Monitörü)
Soket 1
Diyafram kaçak sinyali (MBS) ve/veya basınç sensörü (Debi Monitörü pompa opsiyonu) için.
Diyafram kaçak sinyali ile basınç sensörü, soket 1'in M12 fişiyle önceden takılı olarak gelir.
• Kabloları aşağıdaki tabloya göre takın.
6.1.2 Akım çıkışı / Debi Monitörü (basınç sensörü)
Soket 2
Debi Monitörü opsiyonunun basınç sensörü için.
Basınç sensörü, soket 2 veya soket 1 için M12 fişle hazı r olarak sağlanmaktadır.
Akım çıkışı mevcut dozlama debisini belirtir ve seçilen çalışma modundan bağımsız olarak ölçülebilir.
Bakınız bölüm
9.6.4 Akım giriş/çıkışı ölçme.
Uyarı
Elektrik bağlantıları sadece kalifiye personel
tarafından gerçekleştirilmelidir!
Elektrik kablosunu ve röle kontaklarını takmadan
önce elektrik beslemesini kesin!
Yerel güvenlik düzenlemelerine uyun!
Uyarı
Pompa gövdesi sadece Grundfos tarafından
yetkilendirilen kişilerce açılabilir!
Uyarı
Kablo bağlantılarını ve fişleri, korozyona ve neme
karşı koruyun.
Sadece kullanılan soketlerin koruyucu kapaklarını
çıkartın.
Güç beslemesi sinyal girişleri ve çıkışlarına karşı
elektrik yalıtımlı olmalıdır.
TM03 6583 4506
1
3
5
42
1
2
3
4
5
6
1
2
3
4
optional
5
1
2
3
4
2
1
4
3
1
2
3
4
5
1
2
4
3
Soket 1 Kullanım amacı / kablo renkleri
PIN Tahsis Diyafram kaçak sinyali (MBS) Basınç sensörü
1+ 5 V x
3Basınç sensörü girişi x
4MBS girişiSiyah
5Toprak Yeşil/sarı x
Basınç sensörü (Debi Monitörü):
Soket 2 akım çıkışı için de kullanılıyorsa, basınç
sensörü soket 1'e veya tercihen tapa takımı (ürün
numarası 96645265 (321-327)) kullanılarak akım
çıkışıyla birlikte soket 2'ye bağlanabilir.
Soket 2 Kablo Kullanım amacı
PIN Tahsis Kablo rengi +/- akım çı kışı Basınç sensörü
1 + 5 V Kahverengi x
3Basınç sensörü girişiMavi x
4Akım çıkışı Siyah +
5Toprak Yeşil/sarı -x
