Kalibrasyon sırasında dozlanan hacmi ölçerken çalışma karşı
basıncını ayarlama
Dozlanan hacmi ölçemezseniz, pompayı çalışma karşı basıncına
ayarlamak için aşağıdaki dozaj kapasitesi eğrilerinden
"kalibrasyon değeri"ni belirleyebilirsiniz.
Eğriler 200 strok temsil eder:
• Suya benzer viskozitedeki dozaj sıvısı
• 0,5 m taşmalı emiş.

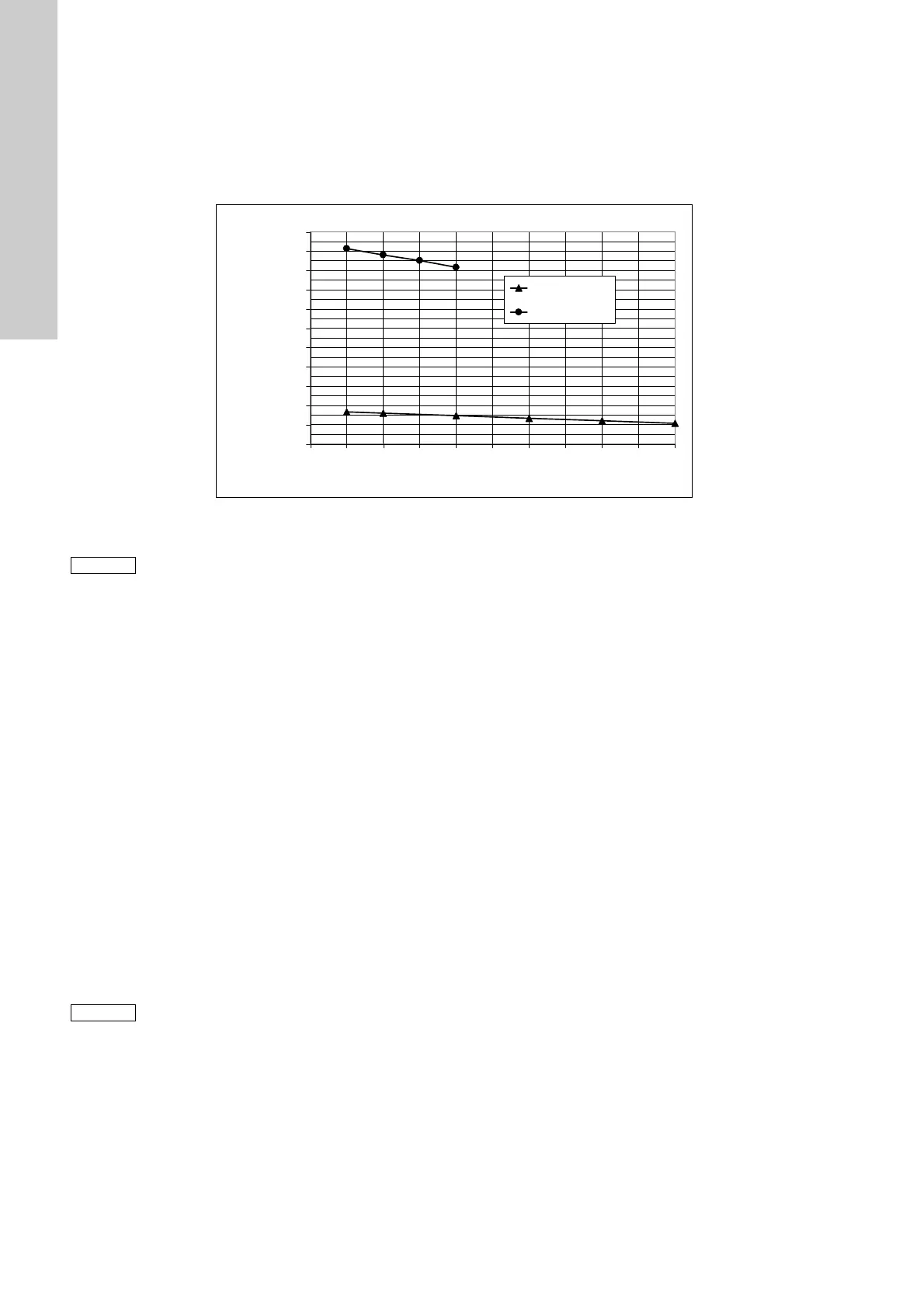

Şekil 31 Dozaj kapasitesi eğrileri
9.6.1 Debi Monitörü
Basınç sensörünün (varsa) bir dozaj kontrolörü olarak çalışması
için, dozaj kontrolörü açılmalıdır. Bakınız bölüm
9.10 Debi
Monitörü
.
9.6.2 Basınç kontrolü
Basınç kontrol menüsünde, basınç kontrol işlevi açılıp kapatılarak
durdurma karşı basıncı ayarlanır. Bakını z bölüm
9.10 Debi
Monitörü
.
9.6.3 Hafıza işlevi
Hafıza fonksiyonu, daha sonra işlemek üzere fazla kontak
sinyallerini saklamak için kullanılır. Bakınız bölüm
9.6.3 Hafıza
işlevi
.
• "Up" ve "Down ("Yukarı" / "Aşağı") ok düğmeleriyle hafıza
fonksiyonunu açın/kapatın.
• "Menu/Info" ("Menü/Bilgi") düğmesine basın (ayarı onaylayı n
ve bir sonraki menü öğesine geçin) veya
• "Start/Stop" ("Başlat/Durdur") düğmesine basın (ayarı
onaylayın ve ikinci fonksiyon seviyesini kapatın).
9.6.4 Akım giriş/çıkışı ölçme
Akım giriş/çıkı ş çalışmasında, dozaj kapasitesi akım sinyali
üzerinden kontrol edilir. Pompa, kontrol odaları veya ana/bağlı
uygulamalar için geri bildirim olarak akım sinyali verir.
9.6.5 Seri menü / seri modu
Seri modunda, belirlenen seri miktarı, belirlenen dozaj debisiyle
dozlanır. Seri, manuel olarak veya bir kontak ile dozlanabilir.
Bakınız bölüm
9.11 Seri menü / seri modu.
9.6.6 Zamanlayıcı menüsü / zamanlayıcı modu
Zamanlayıcı modunda, belirlenen dozaj debisi ve belirlenen
başlangıç süresiyle belirlenen seri miktarı dozlanır. Bakınız bölüm
9.12 Zamanlayıcı menüsü / zamanlayıcı modu.
TM03 6679 4506
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
3000
3200
012345678910
p
sys
[bar]
V
kal
[ml]
DDI 60 -10
DDI 150 - 4
p
sis.
[bar]
V
cal
[ml]
Not
Değerler yaklaşık değerlerdir ve VDMA 24284'e göre
yapı toleransından dolayı sapmalar göz önünde
bulundurulmamıştır.
Not
Akım giriş/çıkışını ölçmek için, 9.9 Akım sinyali
kontrolü 0-20 mA / 4-20 mA
bölümüne de bakınız.
