16
Änderungen vorbehalten

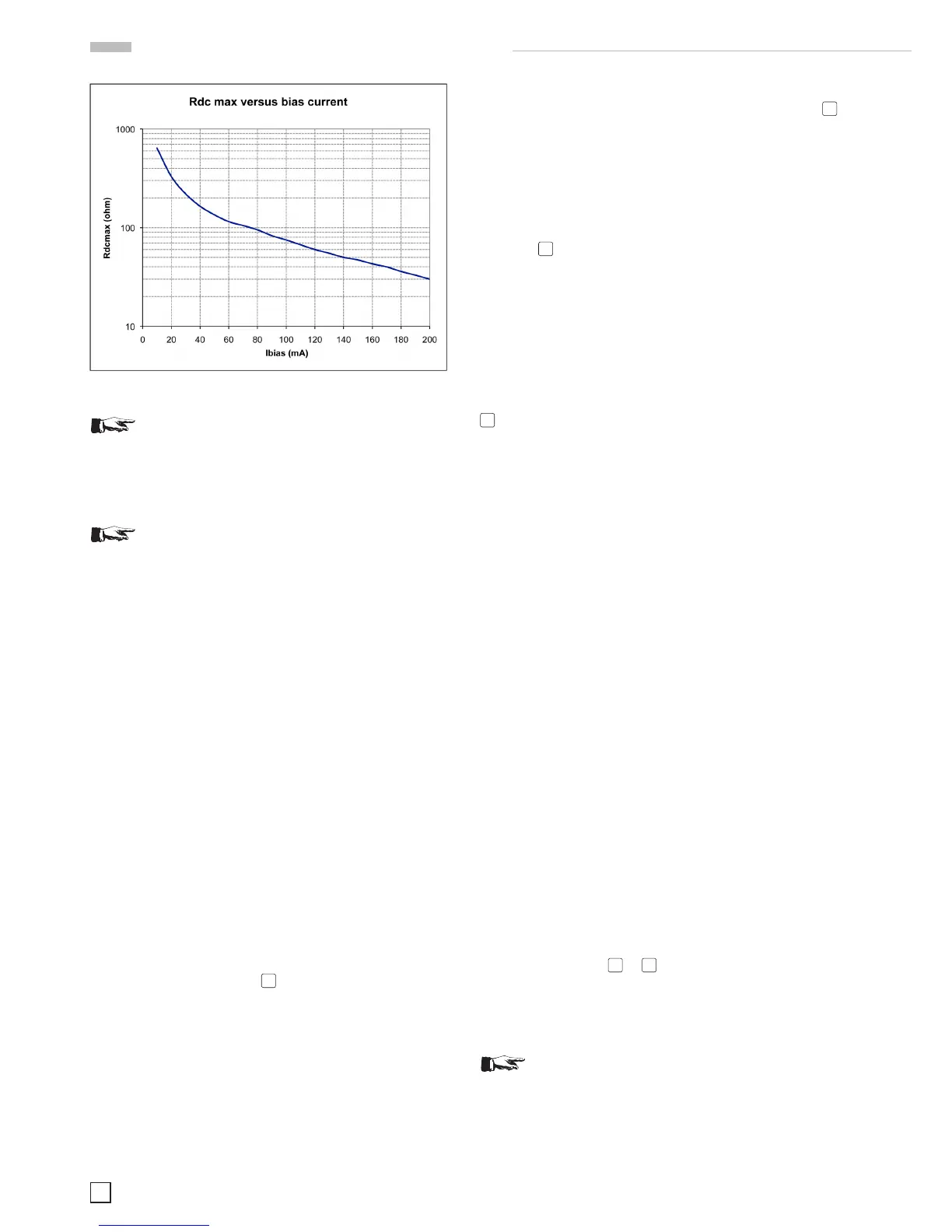

Abb. 5.2: Maximal einstellbarer Vorstrom in Verbindung mit der
angeschlossenen Last (typische Kurve)
Unipolare Kondensatoren müssen mit der richtigen
Polarität angeschlossen werden, d.h. der positive
Pol des Kondensators muss an den linken Kontakt
und der negative Pol an den rechten Kontakt ange-
schlossen werden. Die Vorspannung (BIAS) ist nur
bei der Kapazitätsmessung verfügbar.
Spulen müssen vor dem Entfernen entladen wer-
den, d.h. nach Abschalten des Vorstroms muss eine
Entladezeit abgewartet werden, bevor das Bau-
element vom Messgerät getrennt wird. Während
des Entladevorgangs wird im LCD Display „Please
wait...“ angezeigt. Der Vorstrom (BIAS) ist nur bei
der Induktivitätsmessung verfügbar.
5.1.4 Messbereich RNG:
Die Messbereichsautomatik oder der Messbereich kann manu-
ellimBereichvon3Ωbis500kΩeingestelltwerden.
5.1.5 Messgeschwindigkeit SPD:
Die LCR Messbrücke HM8118 stellt drei Messgeschwindigkeiten
zur Verfügung:
– SLOW (langsam),
– MED (mittel) oder
– FAST (schnell).
Die Anzahl der Messungen bei kontinuierlicher Triggerung
betragen etwa 1,5 pro Sekunde bei SLOW, 8 pro Sekunde bei
MED oder 14 pro Sekunde bei FAST.
Die Einstellung ist ein Kompromiss zwischen Messgenauig-
keit und Messgeschwindigkeit. Eine niedrige Messgeschwin-
digkeit (SLOW) bedeutet eine höhere Messgenauigkeit, eine
hohe Messgeschwindigkeit (FAST) entsprechend eine nied-
rige Messgenauigkeit. Bei sehr niedrigen Messfrequenzen
wird die Messgeschwindigkeit automatisch reduziert. Durch
Drücken der SELECT Taste
3
kann mit der Menüfunktion
SETUP und der Einstellung SPD (Speed) die Messgeschwindig-
keit eingestellt werden.
5.1.6 Triggerung TRIG:
Hier können die Triggerquelle und Triggerbetriebsart ausge-
wählt werden. Folgende Triggerbetriebsarten und Triggerquel-
len sind möglich:
– CONT (kontinuierlicher Trigger): Eine neue Messung wird
automatisch am Ende einer vorhergehenden Messung
durchgeführt.
– MAN (manueller Trigger): Eine Messung wird zu dem
Zeitpunkt durchgeführt, an dem die TRIG / UNIT Taste
27
gedrückt wird
– EXT (externer Trigger): Eine Messung wird zu dem Zeit-
punkt durchgeführt, an dem eine steigende Flanke am
externen Triggereingang anliegt. Während einer Messung
werden alle möglichen Signale am Triggereingang so lange
ignoriert, bis die aktuelle Messung vollständig beendet ist.
Wenn eine Messung ausgelöst wurde, leuchtet die TRIG
Taste
27
auf. Für jede ausgelöste Triggerung wird eine
einzelne Messung durchgeführt.
5.1.7 Verzögerung DELAY:
Hier kann die Triggerverzögerungszeit im Bereich von 0 ms bis
40000 ms (40 s) eingestellt werden.
5.1.8 Mittelwertbildung AVG:
Wenn die Funktion Mittelwert AVG eingeschaltet ist, wird aus
mehreren Einzelmessungen entsprechend der eingestellten
Periode ein Mittelwert gebildet. Durch Drücken der SELECT Taste
3
können mit der Menüfunktion SETUP und der Einstellung AVG
die Anzahl der Messperioden für die Mittelwertbildung im Bereich
von 2 bis 99 oder auf MED (mittel) eingestellt werden. Die Einstel-
lung MED (mittel) ist ein mittlerer Berechnungsmodus. Wenn die
Funktion Mittelwert eingeschaltet ist, wird dies im Display durch
das Symbol „AVG“ angezeigt. Die Messbrücke HM8118 führt hier
6 Messungen nacheinander durch, verwirft die niedrigsten und
höchsten Messwerte und bildet einen Mittelwert auf Basis der
vier verbleibenden Messungen. Diese Art der Mittelwertbildung
blendet einzelne falsche Messungen aus.
Wenn z.B. ein Bauelement in einen Messadapter eingesetzt
wurde, ist im Allgemeinen die erste Messung falsch und unter-
scheidet sich von den weiteren Messungen deutlich. Dadurch
wird z.B. diese erste falsche Messung verworfen, um eine
fehlerhafte Anzeige von Messwerten durch die Messung von
Einschwingvorgängen zu vermeiden.
Die Mittelwertbildung kann auch bei manueller oder externer
Triggerung verwendet werden. Die Anzahl der Messungen pro
ausgelöster Triggerung wird dann jedoch von der eingestellten
Anzahl der Mittelwerte (Perioden) vorgegeben.
5.1.9 Testsignalpegelanzeige
V
m
(Mess-Spannung) / I
m
(Mess-Strom):
Hier kann die Anzeige der am angeschlossenen Bauelement
gemessenen Spannung sowie die Anzeige des gemessenen
Stromes,der durch dasangeschlossene Bauelement fließt,
ein- und ausgeschaltet werden.
5.1.10 Guarding GUARD:
Hier können für das Guarding die vorgegebenen Betriebsarten
AUTO (automatisch) oder DRIVE (gesteuert) eingeschaltet
werden. Guarding wird bei niedrigen Spannungen verwendet.
Bei aktivierter GUARD-Funktion werden die Schirmmäntel
der BNC-Anschlüsse
20
...
23
mit einem internen Generator
verbunden und mit einer Nachbildung der Messspannung ge-
speist, wodurch in bestimmten Grenzen die Kapazität der Kabel
eliminiert wird, die sonst zu fehlerhaften Kapazitätsmessungen
führen würden.
Die GUARD-Funktion sollte aktiviert werden, wenn
Messadapter mit hoher Kapazität (z.B. HZ184) ver-
wendet werden, und wenn der Prüing Impedanzen
über 25 kΩ bei Frequenzen über 100 kHz aufweist.
– OFF (aus): Guarding wird nicht verwendet; der Schirmman-
tel der BNC-Anschlüsse wird mit Massepotential verbunden.
Einstellung von Messgeräteparametern
