Setting of instrument parameters
5 Setting of instrument parameters
The instrument parameters can be selected by pressing the
SELECT button
3
and by calling the menus SETUP, CORR, SYST
and BIN (only with built-in option HO118). The buttons L-R/2
36
,
C-D/3
34
, C-R/4
32
, R-Q/5
30
are used to select the associated
submenus. Depending on the function, the parameters may be
selected using the lighted arrow buttons
8
Änderungen vorbehalten
Bezeichnung der Bedienelemente
2 Bezeichnung der Bedienelemente
Gerätevorderseite
1
POWER (Taste)
Netzschalter; Netzanschluss auf der Geräterückseite
2
GATE (LED)
Die GATE-LED leuchtet während der gesamten Dauer einer
Messung. Dies entspricht der gewählten Torzeit und einer
Synchronisierungszeit.
3
REMOTE (LED und Taste)
Die REMOTE–LED leuchtet, sobald das Gerät über die Schnitt-
stelle angesprochen wird. Um zur manuellen Betriebsart
zurückzukehren, ist die REMOTE-Taste zu drücken.
4
Display (LCD-Anzeige)
Anzeige des Messergebnisses und verschiedener Zusatzin-
formationen
5
ESC (Taste)
Escape-Taste in der Menüsteuerung
6
ENTER (Taste)
Enter-Taste in der Menüsteuerung
7
SELECT (Taste)
Menüaufruf bzw. Auswahl eines Menüpunkts
8
   (Tasten)
Pfeiltasten zur Menüsteuerung und Parametereinstellung
9
Drehgeber
Drehknopf zur Parametereinstellung
10
GATE TIME (Taste)
Einstellung der GATE-Zeit
11
LEVEL B (Taste)
Einstellung des Triggerlevels von Kanal B
12
LEVEL A (Taste)
Einstellung des Triggerlevels von Kanal A
13 16
1 : 10 (Taste)
Eingangssignalabschwächer, Gesamtabschwächung 100-fach
14
DC (Taste)
Wahl der Kopplungsart des entsprechenden Kanals:
Taste DC leuchtet = DC-Kopplung
Taste DC aus = AC-Kopplung
15
Slope (Taste)
 DurchDrückendieserTastewirddieTriggerankegewählt.
Leuchtet die Taste, wird auf die negative Flanke getriggert. Ist
die Taste unbeleuchtet, erfolgt die Triggerung auf die positive
Flanke.
17
50 Ω (Taste)
 Zuschalteneines50Ω-WiderstandszumEingangzurAnpas-
sungbei50Ω-Systemen
18
LP 50 kHz (Taste)
 TiefpasslterzurVermeidungunerwünschterHF-Triggerung
bei niederfrequenten Signalen
19 23
TRIG (LEDs) Triggerindikatoren
20 22
INPUT A, INPUT B (BNC–Buchsen)
Messsignaleingänge DC-200 MHz
21
AUTO TRIG (Taste)
Aktivierung des Auto-Triggers. Die Taste AUTO TRIG leuchtet,
wenn die automatische Triggerung aktiv ist.
24
INPUT C (SMA-Buchse)
Messsignaleingang 100 MHz – 3 GHz
25
RESET · V
Taste mit Doppelfunktion:
1. Durch Drücken dieser Taste wird die laufende Messung
unterbrochen, die Anzeige gelöscht und die Messung neu
gestartet.
2. Bei Einstellung des Triggerlevels mit den Zifferntasten
wird
der eingegebene Wert mit der Einheit Volt (V) übernommen.
26
TRIG · GHz/s (Taste)
Taste mit Doppelfunktion:
1. Auslösen einer Messung im ARMED-Betrieb.
2. Bei Einstellung der Gatetime mit den Zifferntasten wird der
eingegebene Wert mit der Einheit Sekunde (s) übernommen.
27
HOLD · mV (Taste)
Taste mit Doppelfunktion:
1. Durch Drücken dieser Taste wird der zuletzt im Display
angezeigte Messwert eingefroren.
1 2 3 4 5 6 7 8 9
10 11 12
13
14 15
16
17 18
1920212223242526272829303132
7
and the
knob
6
. The parameter selected may be edited by pressing the
knob
6
. The display will show a blinking „E“ (for edit).
Numerical values may also be entered via the keyboard. After
the selection of the instrument parameters via SELECT button
3
, via TRIG MODE/ENTER button
25
or by pushing the knob
6
onceagainaeld(dependsupontheparameter)willopenin
the display. The preselected unit (after numerical entry) may be
changed by pressing TRIG/UNIT button
27
or with the knob
6
.
After the numerical entry the value will be stored upon pressing
TRIG/MODE/ENTER button
25
or the knob
6
. Use theBIAS /
button
26
to modify an incorrect entry.

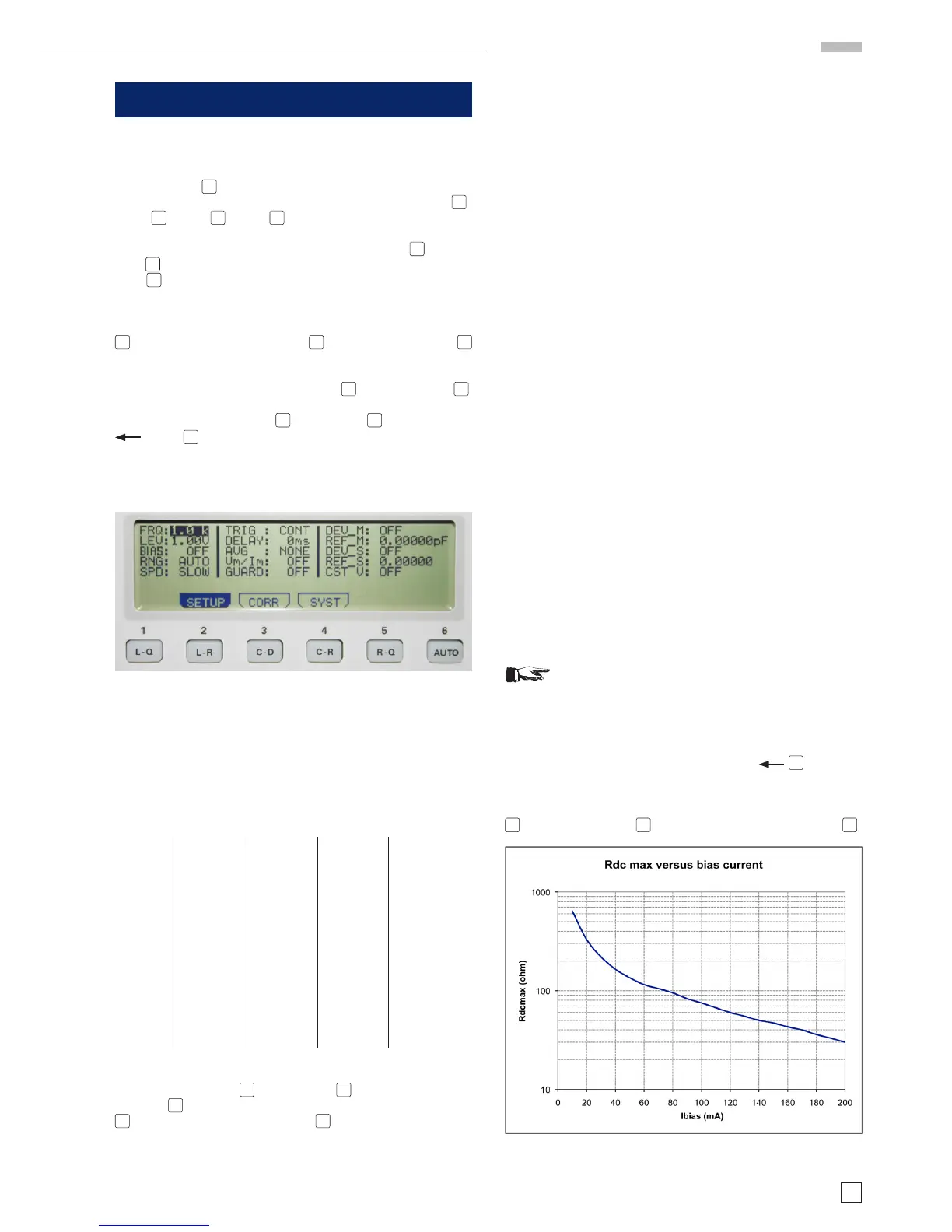

5.1 Menu function SETUP
