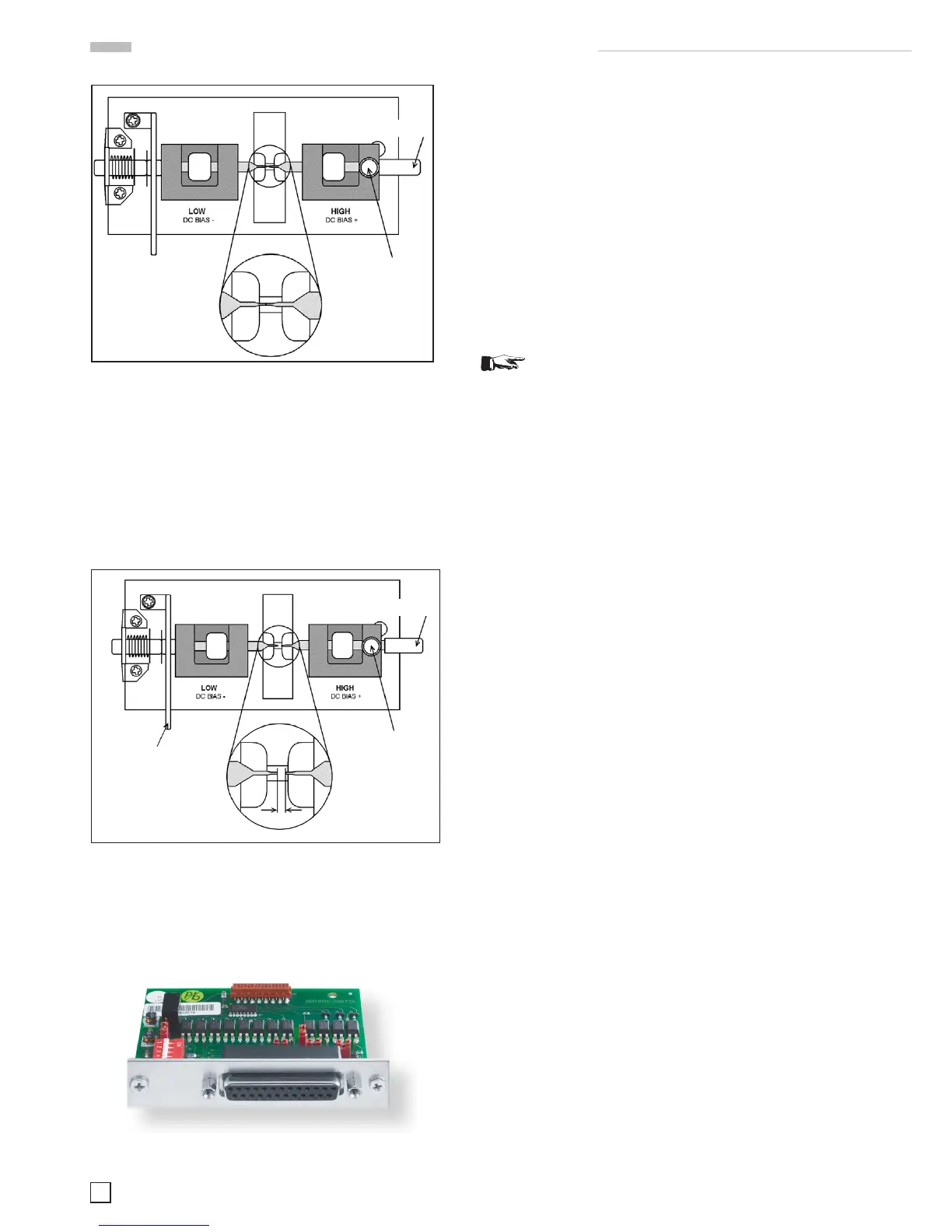

Abb. 7.9: Kurzschlussabgleich mit HZ188
Für den „Leerlaufabgleich“ ist bei dem Testadapter HZ188
die Schraube auf der rechten Seite gegen den Uhrzeigersinn
zu lösen und anschließend der rechte Kontaktstift nach rechts
zu drücken, bis beide Kontaktstifte elektrisch offen sind und
zwischen den Kontaktstiften ein Abstand vorhanden ist, der
den Abmessungen des zu messenden SMD-Bauelements
entspricht. Danach ist der rechte Kontaktstift durch Drehen
derSchraubeimUrzeigersinnzuxieren(sieheAbb.7.10).
Abb. 7.10: Leerlaufabgleich mit HZ188
7.5 Option HO118 Binning (Sortier) Interface zur
Bauelementsortierung
Abb. 7.11: Optionales Zubehör HO118 (Binning Interface)
Ein Binning-Interface (25 pol. Schnittstelle) ist für eine Produk-
tionsumgebung besonders nützlich:
– um ankommende Bauelemente z.B. in einer Warenein-
gangskontrolle zu prüfen,
– um Bauelemente nach Grenzwerten zu selektieren,
– oder wenn mehrfach Bauelemente, die ähnliche Werte
haben, zu prüfen sind.
Das Binning Interface für die LCR-Messbrücke HM8118 erlaubt
den Betrieb mit externer Hardware, die physische Arten von
Komponenten nach der Messung des HM8118 sortiert. Daten-
leitungen für die acht Sortier-Kästen sowie Steuerleitungen
sind vorgesehen (ALARM, INDEX, EOM,TRIG).
Wir empfehlen den Einbau der Option HO118 ab
Werk, da sonst durch das notwendige Öffnen des
Gerätes die Garantie erlischt.
7.5.1 Spezikation
Ausgangssignal:
Negativ TRUE, open collector, opto-isoliert, auswählbare pull-
ups.
Messarten:
Da das HM8118 zur Klasseneinteilung genutzt wird, ist die
Anzahl der Messarten auf die Modi beschränkt, welche zur
Bauteilcharakterisierung benötigt werden.
– R-Q: Widerstandswert und Güte
– C-D: Kapazitätswert und Verlustwinkel
– L-Q: Induktivität und Güte
Sortierbehälter (BINs):
– pass Behälter: Behälter 0...5 für primäre Parameter
– fail Behälter: Behälter 6 für sekundäre Parameter, Behälter
7 für generelle Fehler (General-failure BIN).
– Maximaler Strom bei einer Ausgangsspannung von 1 V sind
15 mA.
Index:
Analoge Messung abgeschlossen.
Messung beendet:
Vollständige Messung abgeschlossen.
Alarm:
Benachrichtigung, dass ein Fehler erkannt wurde.
Externer Trigger:
Opto-isoliert, wählbarer pull-up, Pulsbreite >10µs.
Eskönnenmaximal9Binning-KongurationenmitderSpei-
cher/Recall-Funktion festgelegt werden. Binning Kongura-
tionen lassen sich auch mit der Fernbedienungsschnittstelle
betreiben. Die Messbrücke HM8118 kann Komponenten in bis
zu 8 separaten Behältern sortieren: sechs Pass Sortierbehälter,
ein sekundärer Parameter Sortierbehälter und ein allgemeiner
Sortierbehälter für Fehler. Zu einem bestimmten Zeitpunkt ist
immer nur ein Sortierfach (BIN) aktiviert.
10
Änderungen vorbehalten
Für den „Kurzschlussabgleich“ ist bei dem Messadapter
HZ188 die Schraube auf der rechten Seite gegen den Uhr-
zeigersinn zu lösen und anschließend der rechte Kontaktstift
mit der Taste nach links zu drücken, bis beide Kontaktstifte
elektrisch verbunden sind. Danach ist der rechte Kontakt-
stift durch drehen der Schraube im Urzeigersinn zu xieren
(siehe Bild 2).
Bild 2 „Kurzschlußabgleich“
Schraube
sperren
10
Änderungen vorbehalten
Für den „Kurzschlussabgleich“ ist bei dem Messadapter
HZ188 die Schraube auf der rechten Seite gegen den Uhr-
zeigersinn zu lösen und anschließend der rechte Kontaktstift
mit der Taste nach links zu drücken, bis beide Kontaktstifte
elektrisch verbunden sind. Danach ist der rechte Kontakt-
stift durch drehen der Schraube im Urzeigersinn zu xieren
(siehe Bild 2).
Bild 2 „Kurzschlußabgleich“
Schraube
sperren
Hebel
Ohne
SMD-Bauelement
Anschließen von Bauelementen und Messzubehör
