7.2.2 Abgleich
Das Messkabel HZ184 hat zusammen mit den Anschlussklem-
men konstruktionsbedingt eine Streukapazität, Restinduktivität
und einen Restwiderstand, wodurch die Genauigkeit der gemes-
senenWertebeeinflusstwird.UmdieseEinflüssezuminimie-
ren, ist die Kompensation von adapter- und leitungsbedingten
Impedanzmessfehlern erforderlich.
Um diese Messfehler zu kompensieren oder zu eliminieren,
sollte ein Leerlauf- und Kurzschlussabgleich (OPEN/SHORT
Abgleich) an der LCR Messbrücke HM8118 durchgeführt wer-
den. Das Verfahren ist in Kapitel 6 ABGLEICH beschrieben. Die
Abgleichwerte, die während des Abgleichvorgangs gemessen
werden, werden im Speicher der LCR-Messbrücke HM8118
gespeichert und sind bis zum erneuten Abgleich gültig.
Für den „Leerlaufabgleich“ sind die beiden Anschlussklemmen
getrennt anzuordnen. Für den „Kurzschlussabgleich“ sind die
beiden Anschlussklemmen miteinander zu verbinden (siehe
Abb. 7.4).

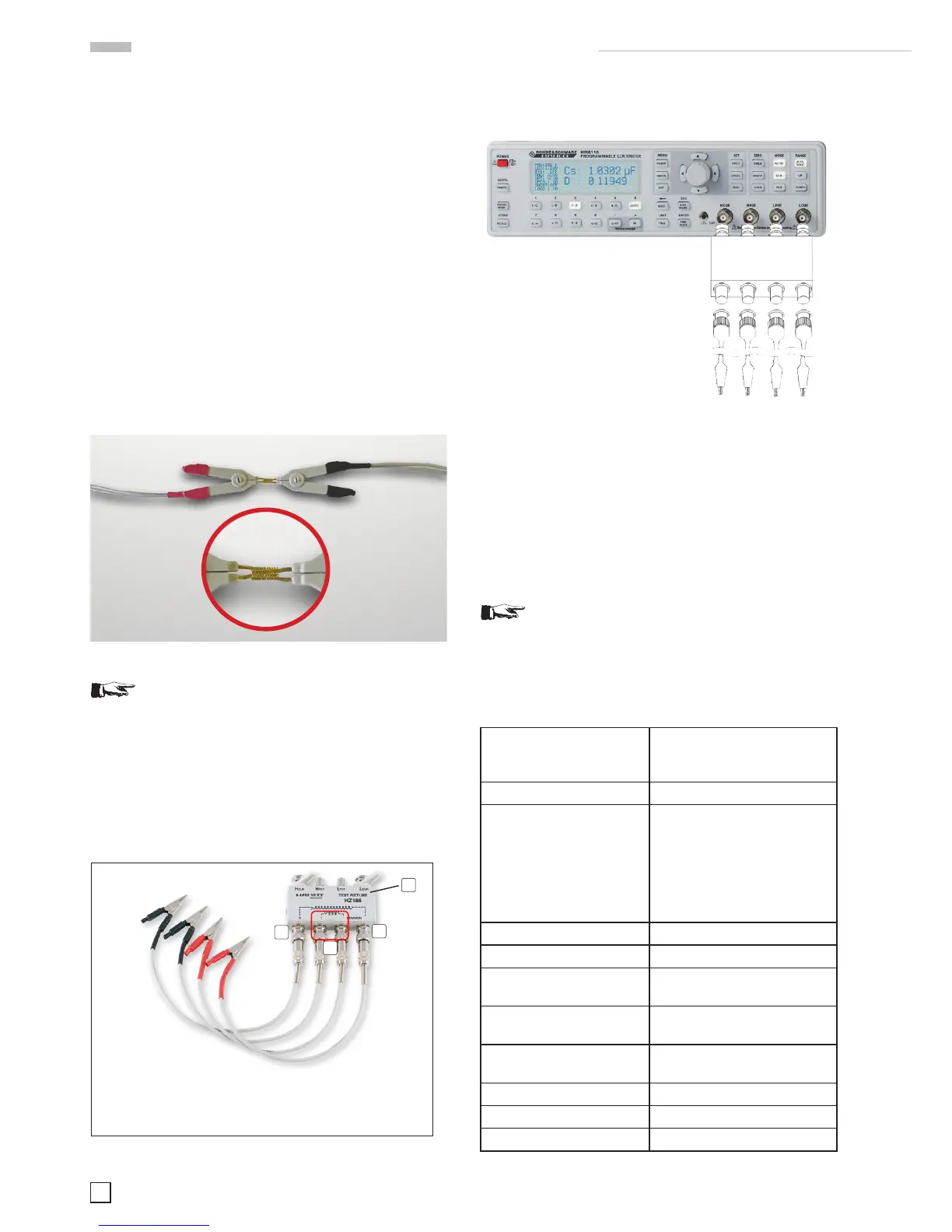

Abb. 7.4: Kurzschlussabgleich HZ184
Bei frequenzabhängigen Bauelementen ist darauf
zu achten, dass für jede der 69 Testfrequenzen ein
OPEN- und SHORT-Abgleich durchgeführt wird.
7.3 4-Draht Transformator-Messkabel HZ186
Der Messadapter HZ186 ist zur Messung von Transformatoren
bzw. Übertragern in Verbindung mit den Transformator-Mess-
funktionen der LCR-Messbrücke HM8118 konstruiert.
Abb. 7.5: 4-Draht Transformator-Messkabel
Der Messadapter wird direkt über die vier BNC-Stecker an
die frontseitigen BNC-Buchsen der LCR-Messbrücke ange-
schlossen.
Abb. 7.6: Anschluss des Messadapters
an der LCR-Messbrücke
Dieser Messadapter ist ein bequemes Hilfsmittel für die Mes-
sung der Gegeninduktivität (M), des Übersetzungsverhältnisses
(N) und des Phasenverschiebungswinkels
ϕ
im Frequenzbereich
von 20 Hz bis zu 200 kHz eines Transformators bzw. Übertra-
gers. Der Messadapter dient hierzu als Schnittstelle zwischen
der LCR-Messbrücke und den vier beiliegenden Messleitungen.
Zum Messen wird der zu messende Transformator / Übertrager
gemäß aufgedruckter Beschaltung auf der Primärseite und der
Sekundärseite über die Messleitungen mit dem Messadapter
verbunden.
Bei Falschmessung zeigt die LCR-Messbrücke
keinen Wert für N!
Dieses Zubehör ist nicht im Lieferumfang enthalten.
7.3.1 Spezikationen
Funktion: Messadapter zum Betrieb
(über 4-Draht Anschluss) an
LCR-Messbrücke HM8118
Messbare Bauelemente: Transformatoren, Übertrager
Messbare Parameter: Gegeninduktivität M
(1µH...100H),
Übersetzungsverhältnis N
(0,95...500),
Phasenverschiebungswinkel
ϕ
zwischen Primär- und Sekun-
därwicklung (-180°...+180°)
Frequenzbereich: 20 Hz...200 kHz
Länge der Messleitungen: ca. 35 cm
Anschlüsse: BNC-Stecker (4), BNC-
Buchsen (4)
Sicherheitsstandards: EN61010-1; IEC61010-1;
EN61010-031; IEC61010-031
Umgebungsbedingungen: Verschmutzungsgrad 2,
Innengebrauch
Arbeitstemperatur: +5° C...+40 °C
Lagertemperatur: -20 °C...+70 °C
Gewicht: ca. 240 g
Änderungen vorbehalten
Produktbeschreibung
Der Messadapter HZ16 ist zur Messung von Transforma-
toren bzw. Übertragern in Verbindung mit den Transforma-
tor-Messfunktionen der LCR-Messbrücke HM11 konstru-
iert. Der Messadapter wird direkt über die vier BNC-Stecker
an die frontseitigen BNC-Buchsen der LCR-Messbrücke an-
geschlossen. Zur besseren Bedienung der Messbrücke soll-
ten die Betätigungshebel der vier BNC-Stecker nach unten
zeigen.
Dieser Messadapter ist ein bequemes Hilfsmittel für die
Messung der Gegeninduktivität (M), des Übersetzungsver-
hältnisses (N) und des Phasenverschiebungswinkes im
Frequenzbereich von 20 Hz bis zu 200 kHz eines Transfor-
mators bzw. Übertragers. Der Messadapter dient hierzu als
Schnittstelle zwischen der LCR-Messbrücke und den vier bei-
liegenden Messleitungen. Zum Messen wird der zu messende
Transformator / Übertrager einfach auf der Primärseite und
der Sekundärseite über die Messleitungen mit dem Mess-
adapter verbunden.
