Der Messadapter wird direkt über die vier BNC-Stecker an die
frontseitigen BNC-Buchsen der LCR Messbrücke HM8118 an-
geschlossen. Zum Messen wird das zu messende Bauelement
einfach mit seinen Anschlussdrähten in die zwei vorgesehenen
Kontaktschlitze (Messkontakte) gesteckt. Dieses Zubehör ist
nicht im Lieferumfang enthalten. Die nachfolgende Abbildung
zeigt den Anschluss dieses Testadapters.

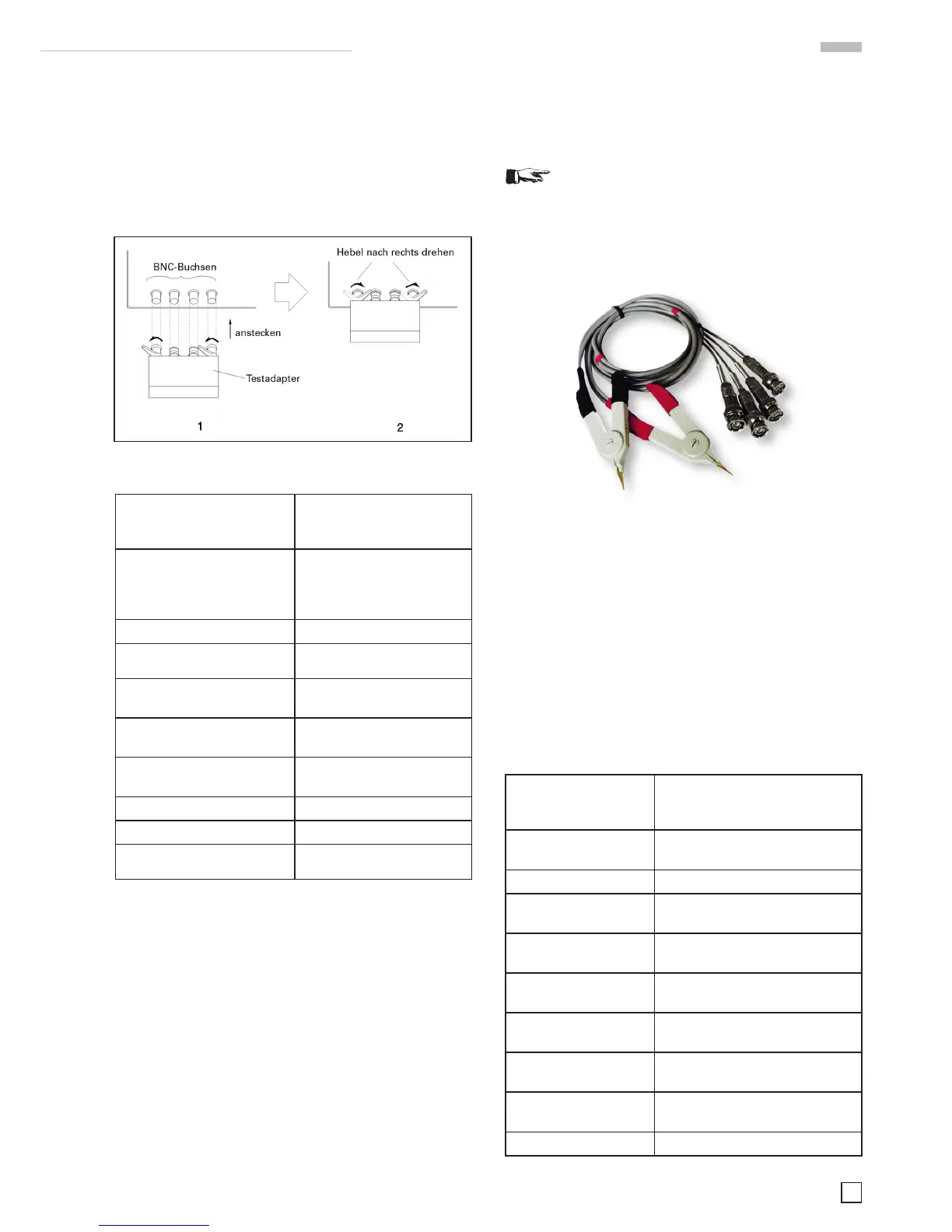

Abb. 7.2: Anschließen eines Testadapters
7.1.1 Spezikationen
Funktion:
Messadapter zum Betrieb
(über 4-Draht Anschluss) an
LCR Messbrücke HM8118
Messbare Bauelemente:
Widerstände, Spulen oder
Kondensatoren mit axialen
oder radialen Anschluss-
drähten
Frequenzbereich: 20 Hz...200 kHz
Maximale Spannung: ± 40 V Maximalwert (AC+DC)
Anschlüsse:
BNC-Stecker (4), Messkon-
takte (2)
Sicherheitsstandards:
EN61010-1; IEC61010-1;
EN61010-031; IEC61010-031
Umgebungsbedingungen:
Verschmutzungsgrad 2,
Innengebrauch
Arbeitstemperaturbereich: +5 °C ... +40 °C
Lagertemperaturbereich: –20 °C … +70 °C
Gewicht: ca. 200 g
7.1.2 Abgleich
Der Messadapter HZ181 hat konstruktionsbedingt eine Streu-
kapazität, Restinduktivität und einen Restwiderstand, wodurch
dieGenauigkeitdergemessenenWertebeeinflusstwird.Um
dieseEinflüssezuminimieren,istdieKompensationvonadap-
ter- und leitungsbedingten Impedanzmessfehlern erforderlich.
Um diese Messfehler zu kompensieren oder zu eliminieren,
sollte ein Leerlauf- und Kurzschlussabgleich (OPEN/SHORT
Abgleich) an der LCR Messbrücke HM8118 durchgeführt wer
-
den. Das Verfahren ist in Kapitel 6 ABGLEICH beschrieben.
Für den Kurzschlussabgleich ist dem Messadapter HZ181 eine
Kurzschlussplatte beigelegt. Vor Beginn des Kurzschlussab
-
gleichs ist dazu die Kurzschlussplatte in die beiden Kontakt-
schlitze (Messkontakte) zu stecken. Die Abgleichwerte, die
während des Abgleichvorgangs gemessen werden, werden
im Speicher der LCR-Messbrücke HM8118 gespeichert und
sind bis zum erneuten Abgleich gültig.
Bei frequenzabhängigen Bauelementen ist darauf
zu achten, dass für jede der 69 Testfrequenzen ein
OPEN- und SHORT-Abgleich durchgeführt wird.
7.2 Kelvin-Messkabel HZ184
Abb. 7.3: Kelvin Messkabel HZ184
Das Kelvin-Messkabel mit Kelvin-Klemmen ermöglicht die
Messung an Bauelementen, die, z.B. aufgrund ihrer Größe,
nicht mit konventionellen Testadaptern geprüft werden kön-
nen. Das Messkabel wird direkt über vier BNC-Stecker an
die frontseitigen BNC-Buchsen der LCR Messbrücke HM8118
angeschlossen. Die Kabel der roten Klemme werden an H CUR
und H POT, die Kabel der schwarzen Klemme an L POT und
L CUR angeschlossen. Dieses Zubehör ist im Lieferumfang
enthalten.
7.2.1 Spezikationen
Funktion: Kelvin-Messleitung zum Betrieb
(über 4-Draht Anschluss) an LCR
Messbrücke HM8118
Messbare
Bauelemente:
Widerstände, Spulen oder
Kondensatoren
Frequenzbereich: 20 Hz...200 kHz
Länge der
Messleitungen
ca. 35 cm
Anschlüsse BNC-Stecker (4), Anschluss-
klemmen (2)
Sicherheitsstandards: EN61010-1; IEC61010-1;
EN61010-031; IEC61010-031
Umgebungs-
bedingungen:
Verschmutzungsgrad 2,
Innengebrauch
Arbeitstemperatur-
bereich:
+5 °C ... +40 °C
Lagertemperatur-
bereich:
–20 °C … +70 °C
Gewicht: ca. 170 g
Anschließen von Bauelementen und Messzubehör
