– DRIVE (gesteuert): die Schirmmäntel werden mit dem
internen Generator mit LOW DRIVE Potential verbunden.
– AUTO (automatisch): die Außenkontakte der BNC-An-
schlüsse sind bei Frequenzen unterhalb 100 kHz und bei
den Messbereichen 1 bis 4 mit Erdpotential verbunden;
bei Frequenzen über 100 kHz und wenn die Messbereiche
5 oder 6 ausgewählt sind, werden die Außenkontakte der
BNC-Anschlüsse mit einer aktiven Schutzspannungsquelle
(zur Potentialsteuerung) verbunden.
5.1.11 Abweichung DEV_M:
Hier kann die Anzeige der Messwertabweichung der Haupt-
anzeige (Main) in
Δ%(Prozent)oderΔ ABS (Absolut) bezogen
auf den Referenzwert REF_M ein- bzw. ausgeschaltet werden.
5.1.12 Referenz REF_M:
Hier kann ein Messwert als Referenzwert in den Referenz-
speicher M (Main) gespeichert werden. Als Einheiten für den
MesswertkönnenH,mH,µH,nH,F,mF,µF,nF,pF, Ω,mΩ
,
kΩ,MΩ, oder S, kS, mS, µS, nS, pS gewählt werden. Solange
dieses Feld aktiviert ist, kann auch durch Betätigen der Taste
TRIG
der Wert des DUT (= Device Under Test) als Referenz
denertwerden.
5.1.13 Abweichung DEV_S:
Hier kann die Anzeige der Messwertabweichung der Neben-
anzeige (Sub) in
Δ%(Prozent)oderΔ ABS (Absolut) bezogen
auf den Referenzwert REF_S ein- bzw. ausgeschaltet werden.
5.1.14 Referenz REF_S:
Hier kann ein Messwert des Verlustfaktors bzw. Qualitäts-
faktors (Güte) als Referenzwert in den Referenzspeicher S
gespeichert werden. Als Einheiten für den Messwert können
Ω,mΩ
, kΩ,MΩ, S, kS, mS, µS, nS, pS oder ° gewählt werden.
Solange dieses Feld aktiviert ist, kann auch durch Betätigen
der Taste
TRIG
der Wert des DUT (= Device Under Test) als
Referenzdenertwerden.
5.1.15 Konstantspannung CST V:
Hier kann die Konstantspannung (AC) ein- bzw. ausgeschaltet
werden. Manchmal erfordert ein Test wegen des Quellwider-
standesdasVerwendeneinerspezischenMessspannung,
die mit dem normalen Quellwiderstand des jeweiligen Mess-
bereichs nicht möglich ist. Hierzu kann eine Konstantspan-
nung (CST V) mit der Menüfunktion SETUP eingeschaltet
werden.
Für Messungen mit Vorstrom (BIAS) oder externer
Vorspannung (BIAS) muss die Konstantspannung
(CST V) eingeschaltet sein!
Mit der Taste SELECT
3
wird die Menüfunktion SETUP
aufgerufen und mit den
8
Änderungen vorbehalten
Bezeichnung der Bedienelemente
2 Bezeichnung der Bedienelemente
Gerätevorderseite
1
POWER (Taste)
Netzschalter; Netzanschluss auf der Geräterückseite
2
GATE (LED)
Die GATE-LED leuchtet während der gesamten Dauer einer
Messung. Dies entspricht der gewählten Torzeit und einer
Synchronisierungszeit.
3
REMOTE (LED und Taste)
Die REMOTE–LED leuchtet, sobald das Gerät über die Schnitt-
stelle angesprochen wird. Um zur manuellen Betriebsart
zurückzukehren, ist die REMOTE-Taste zu drücken.
4
Display (LCD-Anzeige)
Anzeige des Messergebnisses und verschiedener Zusatzin-
formationen
5
ESC (Taste)
Escape-Taste in der Menüsteuerung
6
ENTER (Taste)
Enter-Taste in der Menüsteuerung
7
SELECT (Taste)
Menüaufruf bzw. Auswahl eines Menüpunkts
8
   (Tasten)
Pfeiltasten zur Menüsteuerung und Parametereinstellung
9
Drehgeber
Drehknopf zur Parametereinstellung
10
GATE TIME (Taste)
Einstellung der GATE-Zeit
11
LEVEL B (Taste)
Einstellung des Triggerlevels von Kanal B
12
LEVEL A (Taste)
Einstellung des Triggerlevels von Kanal A
13 16
1 : 10 (Taste)
Eingangssignalabschwächer, Gesamtabschwächung 100-fach
14
DC (Taste)
Wahl der Kopplungsart des entsprechenden Kanals:
Taste DC leuchtet = DC-Kopplung
Taste DC aus = AC-Kopplung
15
Slope (Taste)
 DurchDrückendieserTastewirddieTriggerankegewählt.
Leuchtet die Taste, wird auf die negative Flanke getriggert. Ist
die Taste unbeleuchtet, erfolgt die Triggerung auf die positive
Flanke.
17
50 Ω (Taste)
 Zuschalteneines50Ω-WiderstandszumEingangzurAnpas-
sungbei50Ω-Systemen
18
LP 50 kHz (Taste)
 TiefpasslterzurVermeidungunerwünschterHF-Triggerung
bei niederfrequenten Signalen
19 23
TRIG (LEDs) Triggerindikatoren
20 22
INPUT A, INPUT B (BNC–Buchsen)
Messsignaleingänge DC-200 MHz
21
AUTO TRIG (Taste)
Aktivierung des Auto-Triggers. Die Taste AUTO TRIG leuchtet,
wenn die automatische Triggerung aktiv ist.
24
INPUT C (SMA-Buchse)
Messsignaleingang 100 MHz – 3 GHz
25
RESET · V
Taste mit Doppelfunktion:
1. Durch Drücken dieser Taste wird die laufende Messung
unterbrochen, die Anzeige gelöscht und die Messung neu
gestartet.
2. Bei Einstellung des Triggerlevels mit den Zifferntasten
wird
der eingegebene Wert mit der Einheit Volt (V) übernommen.
26
TRIG · GHz/s (Taste)
Taste mit Doppelfunktion:
1. Auslösen einer Messung im ARMED-Betrieb.
2. Bei Einstellung der Gatetime mit den Zifferntasten wird der
eingegebene Wert mit der Einheit Sekunde (s) übernommen.
27
HOLD · mV (Taste)
Taste mit Doppelfunktion:
1. Durch Drücken dieser Taste wird der zuletzt im Display
angezeigte Messwert eingefroren.
1 2 3 4 5 6 7 8 9
10 11 12
13
14 15
16
17 18
1920212223242526272829303132
Tasten
7
und dem Dreh-
geber
6
kann der Parameter CST V auf ON gesetzt werden.
DadurchwirdderQuellwiderstand auf25Ωvoreingestellt.
Die am Bauelement anliegende Spannung ist dann für alle
Bauelemente,derenImpedanzwesentlichgrößeristals25Ω,
fast konstant. Wenn bei der Messbrücke der Konstantspan
-
nungsbetrieb eingeschaltet ist, ändert sich (je nach Impedanz
des angeschlossenen Bauelements) der Messbereich, um
eine Überlastung der Messbrücke zu vermeiden. Jedoch
verringert sich im Konstantspannungsbetrieb die Genauigkeit
um den Faktor 2.
Die folgende Tabelle zeigt die Impedanzmessbereiche bei ein-
geschaltetem Konstantspannungsbetrieb (CST V ON):
Mess- Quell- Impedanz des
bereich widerstand Bauelements
1 25Ω  10,0µΩ —  3,0Ω
2 25Ω
  3,0Ω —100,0Ω
3 25Ω
100,0Ω — 1,6kΩ
4 25Ω
1,6kΩ— 25,0kΩ
5 25Ω
 25,0kΩ —  2,0MΩ
6 25Ω
  2,0MΩ —100,0MΩ
Die folgende Tabelle zeigt die Änderung der Impedanzbereiche bei
ausgeschaltetem Konstantspannungsbetrieb (CST V OFF):
Messbereich Impedanz des Bauelements
1 bis 2 Z > 3,33Ω
2 bis 3 Z >400,00Ω
3 bis 4 Z > 6,67kΩ
4 bis 5 Z >100,00kΩ
5 bis 6 Z > 2,22MΩ
2 bis 1 Z < 2,7Ω
3 bis 2 Z <324,0Ω
4 bis 3 Z <  5,4kΩ
5 bis 4 Z < 81,0kΩ
6 bis 5 Z < 1,8MΩ
Unter bestimmten Bedingungen wird im Display „OVERRANGE“
angezeigt. Dies kann vorkommen, wenn bei der Messbrücke der
Konstantspannungsbetrieb eingeschaltet und die manuelle Mess-
bereichswahl ausgewählt ist. Um dies zu umgehen, wechseln Sie
einfach manuell in einen höheren Messbereich oder verwenden
die automatische Messbereichswahl.
5.2 Menüfunktion CORR

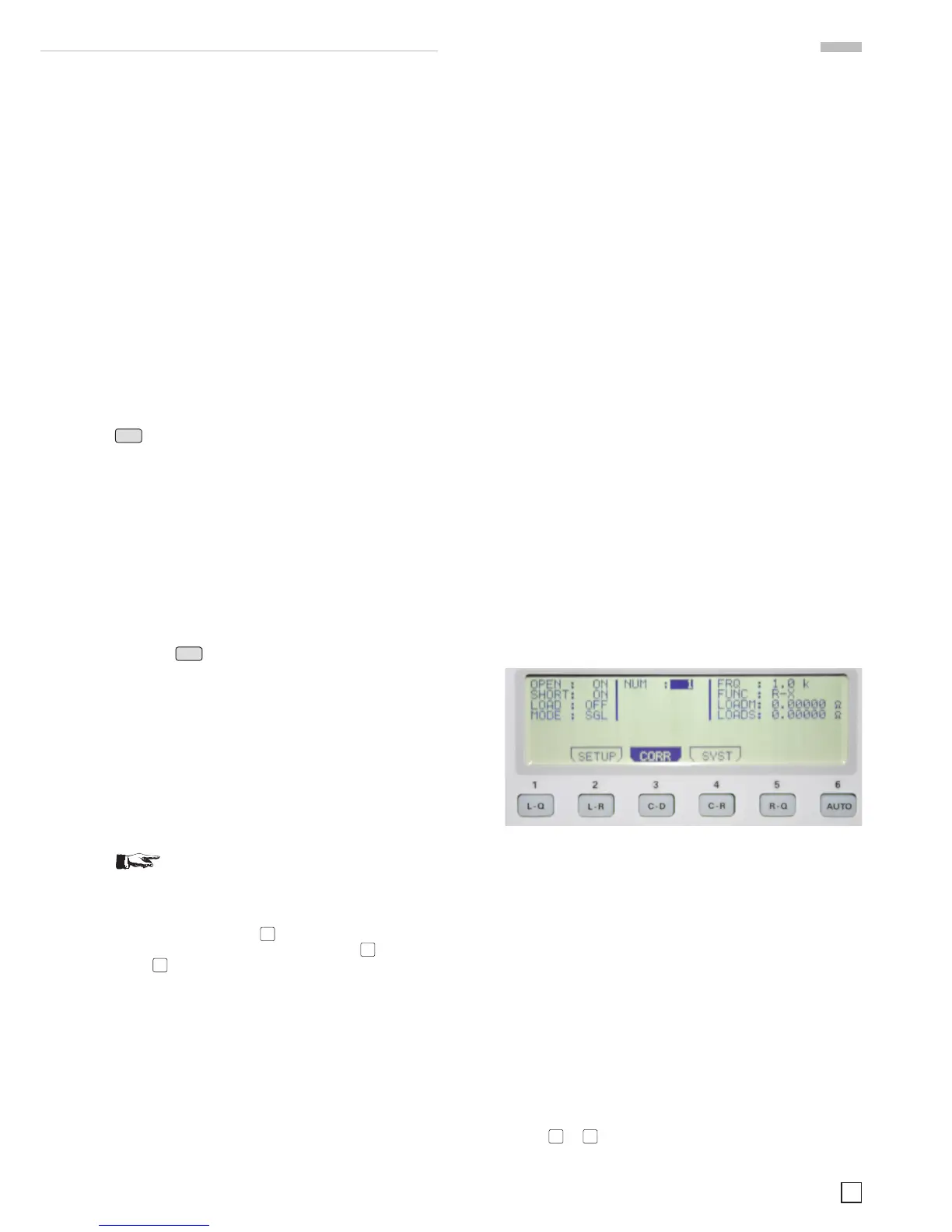

Abb. 5.3: Displayanzeige der Menüfunktion CORR
Im Untermenü der Menüfunktion CORR können folgende Ein-
stellungen vorgenommen werden:
5.2.1 Abgleich OPEN:
Hier kann der Leerlaufabgleich ein- bzw. ausgeschaltet werden
(Vorgehensweise siehe Abschnitt 6.1).
5.2.2 Abgleich SHORT:
Hier kann der Kurzschlussabgleich ein- bzw. ausgeschaltet wer-
den (Vorgehensweise siehe Abschnitt 6.1).
5.2.3 Abgleich LOAD:
Hier kann der Abgleich mit Anpassung (einer bekannten
Last-Impedanz) ein- bzw. ausgeschaltet werden. Bei Mes-
sungen mit einem Abgleich mit Anpassung muss die ge-
wünschte Messfunktion manuell durch Drücken einer der
Tasten
28
...
39
ausgewählt werden (Vorgehensweise siehe
Kapitel 6.3, Seite 20).
Einstellung von Messgeräteparametern
