6.2 Vorgehensweise beim Kurzschlussabgleich
6.3 Vorgehensweise beim Abgleich mit bekannter
Last
7 Anschließen von Bauelementen
und Messzubehör
Zur Messung von Bauelementen ist die Verwendung eines ge-
eigneten Messadapters erforderlich. Dieser wird über die vier
frontseitigen BNC-Buchsen mit der LCR-Messbrücke HM8118
fest verbunden. Zur Messung von bedrahteten Bauelementen
empfehlen wir das HZ181, für SMD-Bauelemente wird das im
Lieferumfang enthaltene HZ188 verwendet. Für hochgenaue
Messungen sollten Messadapter für 4-Draht-Messungen ver-
wendet werden. Eine 2-Draht-Messung ist nicht so genau wie
eine 4-Draht-Messung. Durch die Verwendung von geeigneten
Messadaptern werden parasitäre Impedanzen minimiert. Zur
Erzielung der maximalen Genauigkeit sollte nach jeder Verän-
derung der Messanordnung ein OPEN/SHORT/LOAD-Abgleich
durchgeführt werden. Dies ist ebenfalls bei einer Änderung der
Messfrequenz zu empfehlen.
Alternativ können statt eines Messadapters auch Messleitungen
verwendet werden. Das zu messende Bauelement kann dann
über ein geeignetes Messkabel an die LCR Messbrücke HM8118
angeschlossen werden. Das Messkabel wird über die vier
frontseitigen BNC-Buchsen mit der Messbrücke verbunden.
Auch hier ist zu beachten, dass eine 2-Draht-Messung nicht
so genau wie eine 4-Draht-Messung ist. Für hochgenaue Mes-
sungen sollte deshalb die im Lieferumfang enthaltene Kelvin-
Messleitung (HZ184), die für 4-Draht-Messungen geeignet ist,
verwendet werden.
HINWEIS!
Während einer Messung sollte das Bauelement
nicht mit den Händen oder anderen Gegenständen
in Berührung kommen, da dadurch das Messergeb-
nis verfälscht werden kann.
HINWEIS!
Alle Bauelemente müssen vor dem Anschließen
unbedingt entladen werden! An die Messeingänge
(BNC-Buchsen auf der Geräte-Vorderseite) dürfen
keine externen Spannungen angelegt werden.
HINWEIS!
Messzubehör wie z.B. Testadapter für Bauteilmes-
sung immer gerade nach vorne abziehen!
7.1 4-Draht Testadapter HZ181
(inkl. Kurzschlussplatte)
Der 4-Draht Testadapter (inkl. Kurzschlussplatte) wird zur
QualizierungvonbedrahtetenBauelementeneingesetzt.Der
MessadapterwandelthierzudieKongurationeiner4-Draht-
Messung in eine 2-Draht-Messung um.

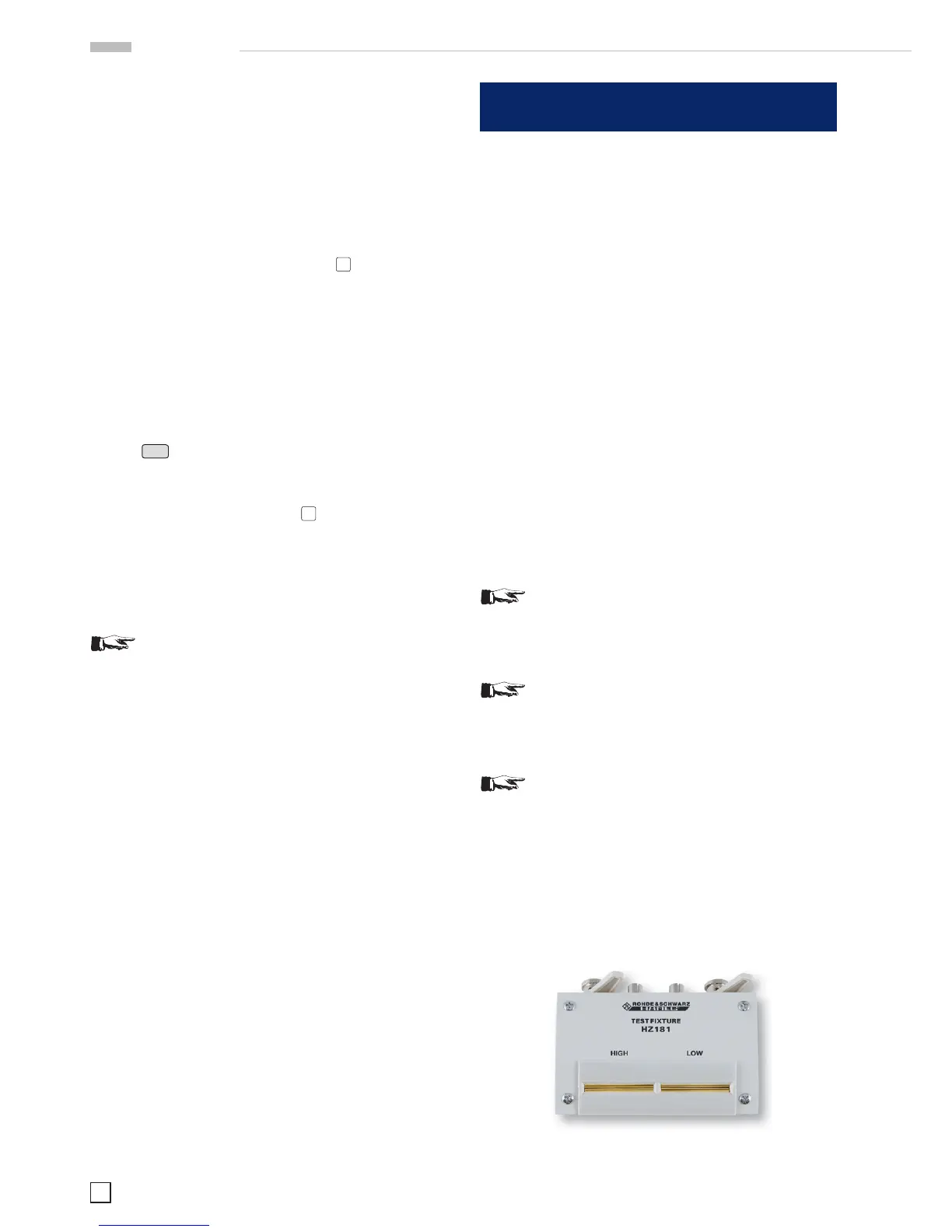

Abb. 7.1: 4-Draht Testadapter HZ181
Das Display zeigt „Opening: [Messfrequenz]“ an.
Bei nicht erfolgreichem Abgleich wird eine Fehlermeldung im
Display dargestellt. Der Leerlaufabgleich ist für Impedanzen
größer10kΩmöglich.
6.2 Vorgehensweise beim Kurzschlussabgleich
Um den Kurzschlussabgleich durchzuführen, dürfen nur die
am Ende kurzgeschlossenen Messleitungen ohne Bauelemente
angeschlossen sein! Um den Kurzschlussabgleich durchzufüh-
ren, drücken Sie die Abgleichtaste SHORT
12
.
Das Display zeigt „Shorting: [Messfrequenz]“ an.
Bei nicht erfolgreichem Abgleich wird eine Fehlermeldung im
Display dargestellt. Der Kurzschlussabgleich ist für Impedanzen
biszu15ΩundWiderständebis10Ωmöglich.
6.3 Vorgehensweise beim Abgleich mit bekannter
Last
Der Abgleich bei bekannter Last wird nach Wahl der Messfunk-
tion (z.B.
L-Q
) getrennt für die Hauptanzeige LOADM (Main) und
Nebenanzeige LOADS (Sub) eingegeben und sollte möglichst
nahe an dem erwarteten Messwert des DUT (= Device Under
Test) liegen. Um den Abgleich mit Anpassung durchzuführen,
drücken Sie die Abgleichtaste LOAD
13
.
Das Display zeigt „Load Cal: [Messfrequenz]“ an.
Bei nicht erfolgreichem Abgleich wird eine Fehlermeldung im
Display dargestellt. Der Abgleich bekannter Last ist für Impe-
danzen und Widerstände innerhalb des Messbereichs möglich.
HINWEIS!
Bei einem Abgleich mit bekannter Last muss in bei-
de Referenzspeicher (LOADM und LOADS) ein Wert
eingegeben werden (im obigen Beispiel der Wert
für die erwartete Induktivität in LOADM und der
erwartete Gütewert in LOADS). Dieser ist jeweils
nur für die eingestellte Messfrequenz gültig.
Abgleich
