Chapter 4 Parts 35

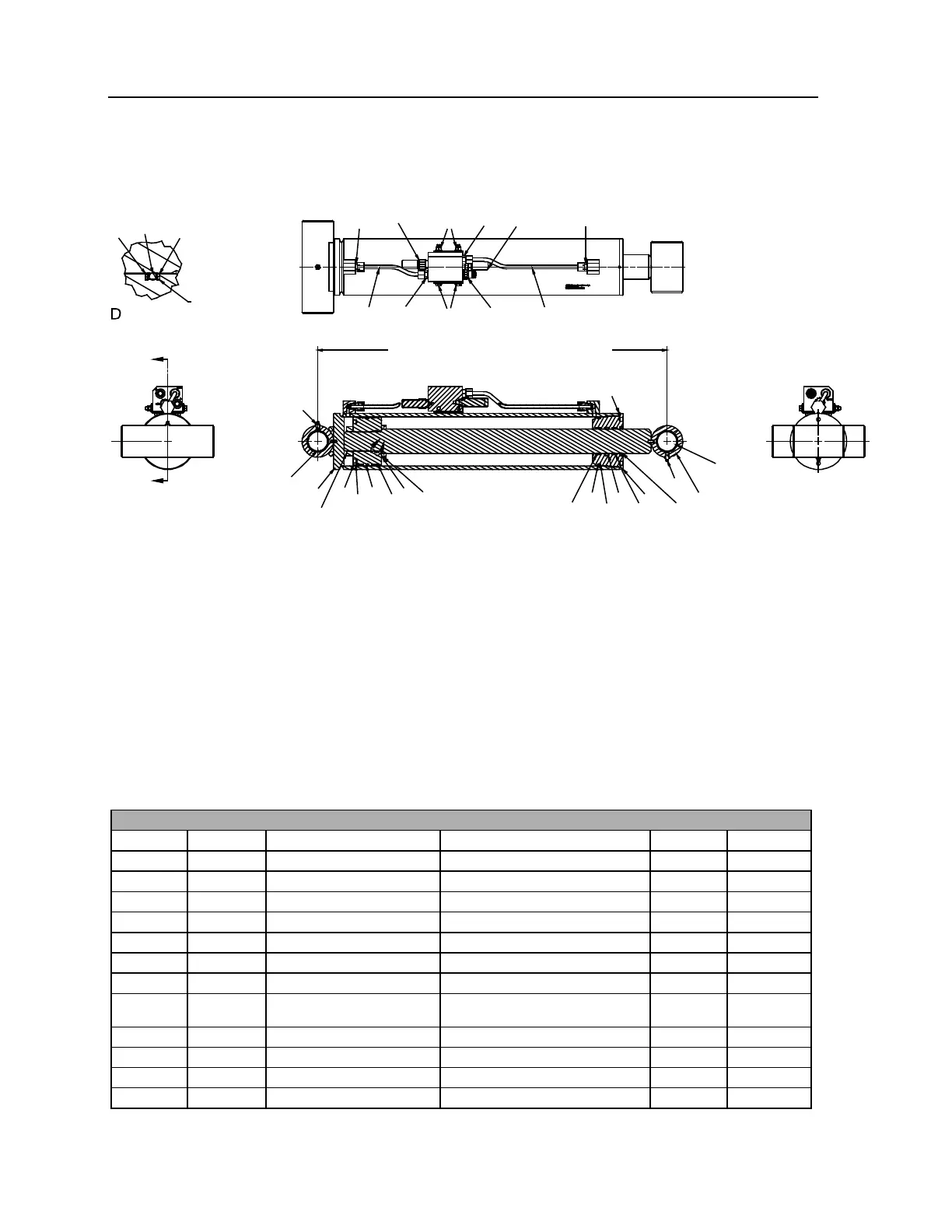

Cylinder, Lower, 6025 (51719015) (Eff. 4-13-07)
SECTION A-A
ETAIL B
A
A
B
515
3
17
11
18 16
10
2
6
12
19 7
7
6
14
6
18
9
12
9
26
22
22
22
28,2923 24
22
20
20
25
27
35.75" CLOSED - 56.87" OPEN
21.13" STROKE
28,30
USES 2
BACK-UP
RINGS
DRILL #15 HOLE
0.188" DEEP.
PRESS IN 60125699.
NOTES:
1 REPLACE ALL COMPONENTS OF THE SEAL KIT WHENEVER THE CYLINDER IS DISASSEMBLED. THIS
WILL REDUCE FUTURE DOWNTIME.
2 APPLY REGULAR GRADE ANTI-SEIZE AND LUBRICATING COMPOUND TO THREADS ON CYLINDER
HEAD ONLY. KEEP AWAY FROM ALL SEALS.
3 APPLY "LUBRIPLATE" NO. 630-2 MEDIUM HEAVY, MULTI-PURPOSE LUBRICANT, TO ALL PISTON, HEAD
GLAND, AND HOLDING VALVE SEALS, NYLON LOCK RING, CAST IRON PISTON RINGS, AND ROD
STINGER THREADS.
4 ITEM #8, STOP TUBE, REPLACES 6A025025 WAFER LOCK. USE STOP TUBE INSTEAD OF WAFER LOCK
WHEN RESEALING CYLINDER.
5 PRESS LOCKING PIN (ITEM #4) INTO #15 HOLE DRILLED 0.188” DEEP.
6 TORQUE PISTON TO 710-740 FT-LB, HEAD TO 500 FT-LB, CARTRIDGE TO 30-35 FT-LB, LOCKNUT TO 12
FT-LB, AND CAP SCREW TO 16 FT-LB.
51719015 PARTS LIST
ITEM
PART #
DESCRIPTION
DETAILS
KIT #
QUANTITY
1.
51744139
SEAL KIT
1
2.
52719016
CASE ASSEMBLY
5.00 BORE X 30.87 LG
1
3.
52719017
ROD ASSEMBLY
2.50 OD X 33.06LG 2.00 STGR
1
4.
60125699
PIN - LOCK TUBE
#1
1
5.
60127499
HEAD
5.00 BORE X 2.50 ROD
1
6.
60127500
PISTON
5.00 BORE X 2.00 STGR
1
7.
60127501
STOP TUBE
3.25OD X2.56ID X 0.25 LG
1
8.
60138276
STOP TUBE (WAS
6A025025)
2.50 ROD X 0.25 LONG
#1
1
9.
72053508
ZERK
NPT .12
2
10.
72062304
COLLAR-LOCK
2.00-12 THREADED 1-PC
1
11.
76396605
SEAL- ROD
2.50 ROD DZ
#1
1
12.
76396606
WEAR RING- PISTON
5.00 OD X .75 W
#1
2
