Joyner TROOPER-T2 - Chassis; Frame Assembly

179
3. CHASSIS

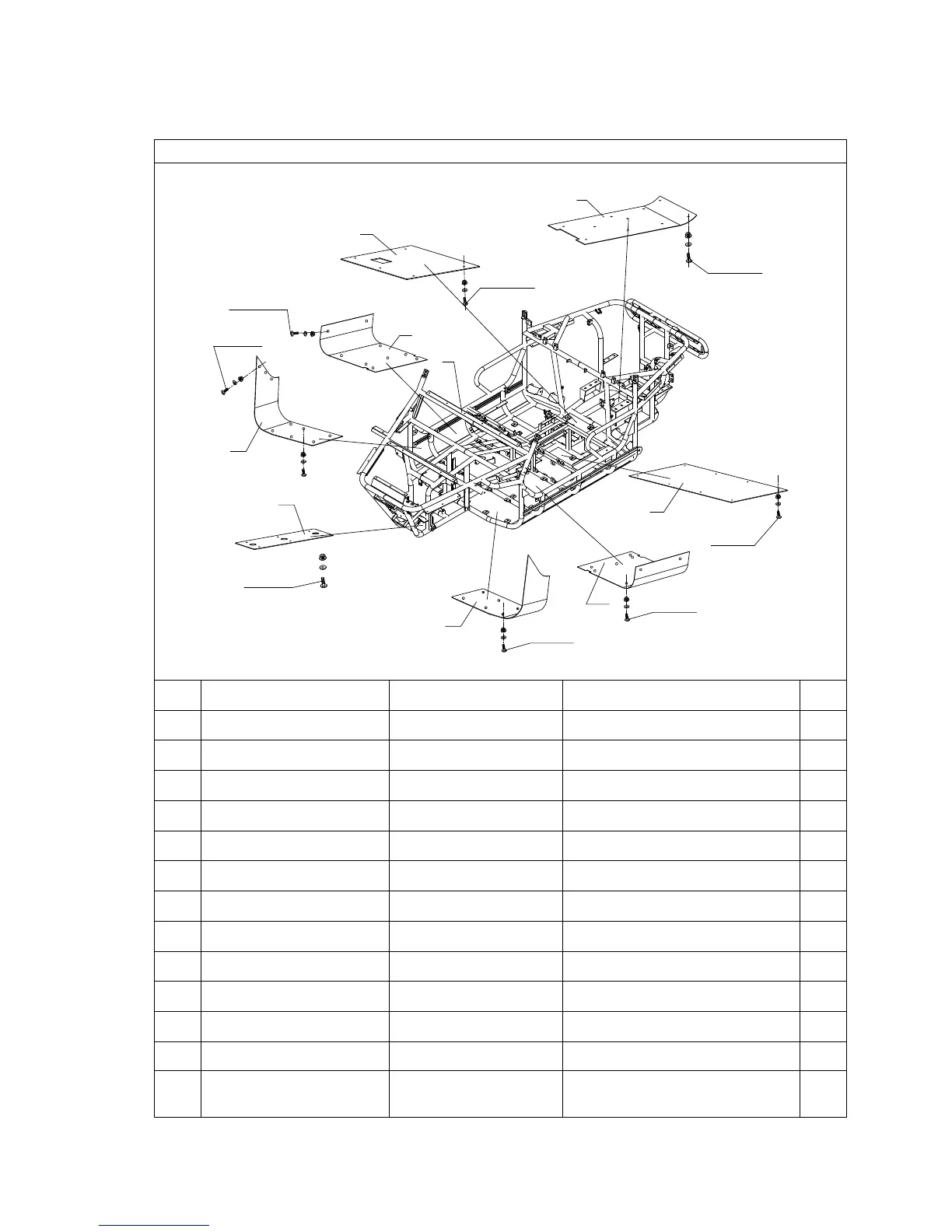

1.Frame assembly
8
11
12
six
、、
456
ten
1
2
3
、、
456
six
、、
756
three
、、
756
two
13
10
9
、、
456
、、
456
、、
456
、、
456
six
seven
eight
No.
ERP code
Code name Description Q'ty
1
02.TR1100.01.0100
TR1100.01.01.00.00 Frame component 1
2
02.TR1100.01.01.03.06
TR1100.01.01.03.06 Lower transmmision board 1
3
02.TR1100.01.01.03.07
TR1100.01.01.03.07 Lower engine board 1
4
03.01.D818-M6×16
818-M6*16 Cross head screw M6*16 48
5
02.JD.0900008
JD0900008-W6 Washer 6 53
6
03.02.6187,1-M6/05
6187.1-M6 Self-locking nut M6 53
7
03.01.D818-M6×20
818-M6*20 Cross head screw M6*20 5
8
02.TR1100.01.01.03.03
TR1100.01.01.03.03 Lower steering room board ,FR 1
9
02.TR1100.01.01.03.01
TR1100.01.01.03.01 Front differential lower board 1
10
02.TR1100.01.01.03.02
TR1100.01.01.03.02 Lower steering room board ,FL 1
11
02.TR1100.01.01.03.04
TR1100.01.01.03.04 Lower steering room board ,RL 1
12
02.TR1100.01.01.03.05
TR1100.01.01.03.05 Lower seat board 1
13
02.TR1100.01.01.03.04A
TR1100.01.01.03.04A
Lower steering room
board ,RR
1
