Joyner TROOPER-T2 - Front and Rear Suspension Assembly

195

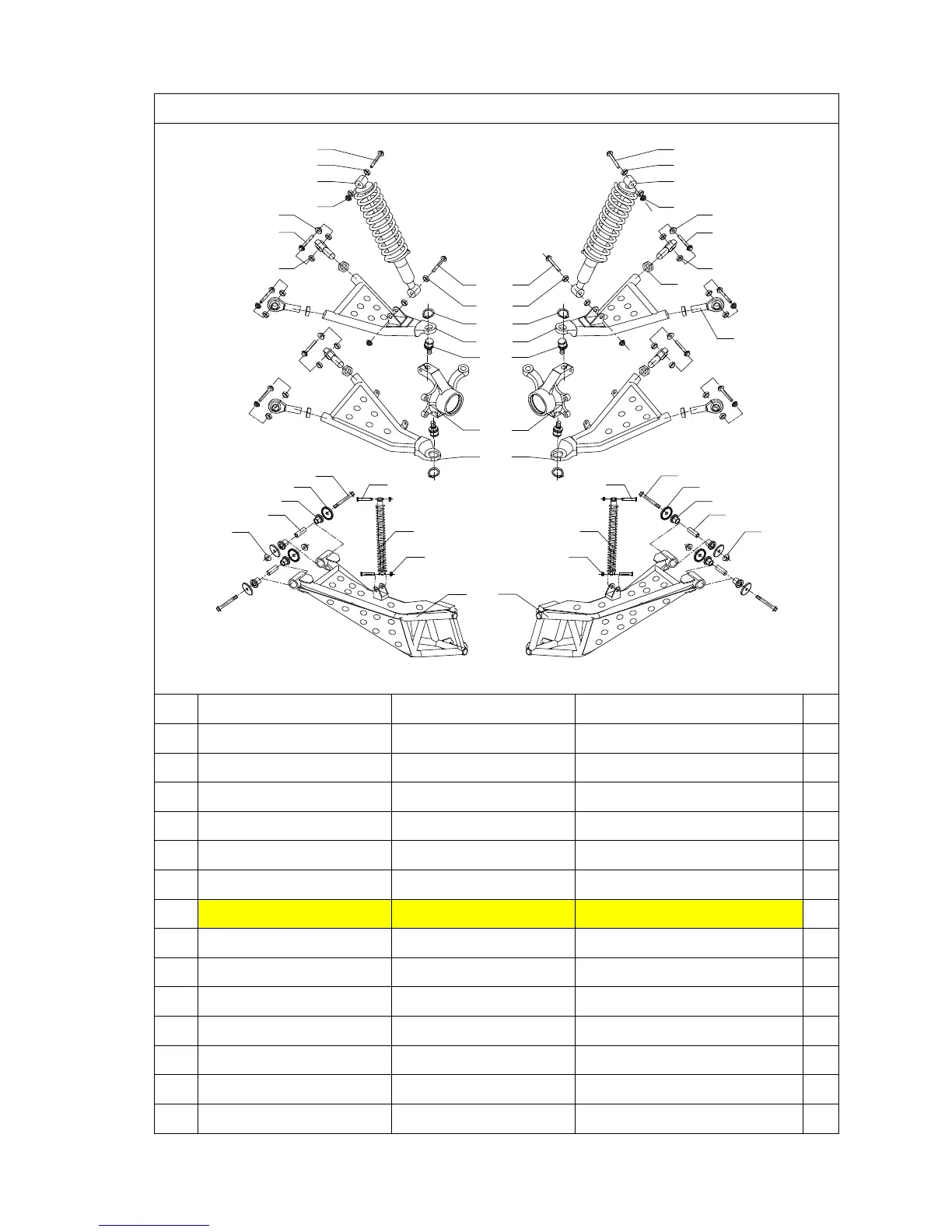

7. Front and rear suspension assembly
1
2
3
4
5
6
1
2
8
13
10
14
15
7
1
2
8
9
10
11
12
1
2
3
4
5
6
7
16
17
18
19
20
21
22
23
24 24
16
17
18
19
20
23
22
25
26
27
1
03.01.5782-M15×65/05
5787-M15*1.5*65*25 Hex-bolt M15*1.5*65*25 4
2
02.D800.02.03.0003
D800.02.03.00.03 Spacer φ15 8
3
02.TR1100.02.01.02A
TR1100.02.01.02.00A Front shock 2
4
03.02.2842-M15/05
6177.1-M15*1.5 Nut-washer M15*1.5 4
5
03.02.6185,1-M16/05
6177.1-M16*2 Nut-washer M16*2 2
6
03.01.5787-M16×65/05
5787-M16*2*65*25 Bolt-washer M16*2*65*25 8
7
02.D800.02.01.0004
D800.02.01.00.04 Spacer φ16 16
8
03.09.894，2-φ34
894.2-CΦ34 External circlip Φ34 4
9
02.TR1100.02.01.03A
TR1100.02.01.03.00A Upper suspension arm ,FL 1
10
02.S650.02.01.01
S650.02.01.01.00 Ball joint 4
11
02.TR1100.03.01.0001A
TR1100.03.01.00.01A Stub axle , left 1
12
02.TR1100.02.01.04A
TR1100.02.01.04.00A Lower suspension arm , FL 1
13
02.TR1100.02.01.06A
TR1100.02.01.06.00A Upper suspension arm, FR 1
14
02.TR1100.03.01.0002A
TR1100.03.01.00.02A Stub axle , right 1
15
02.TR1100.02.01.05A
TR1100.02.01.05.00A Lower suspension arm, FR 1
