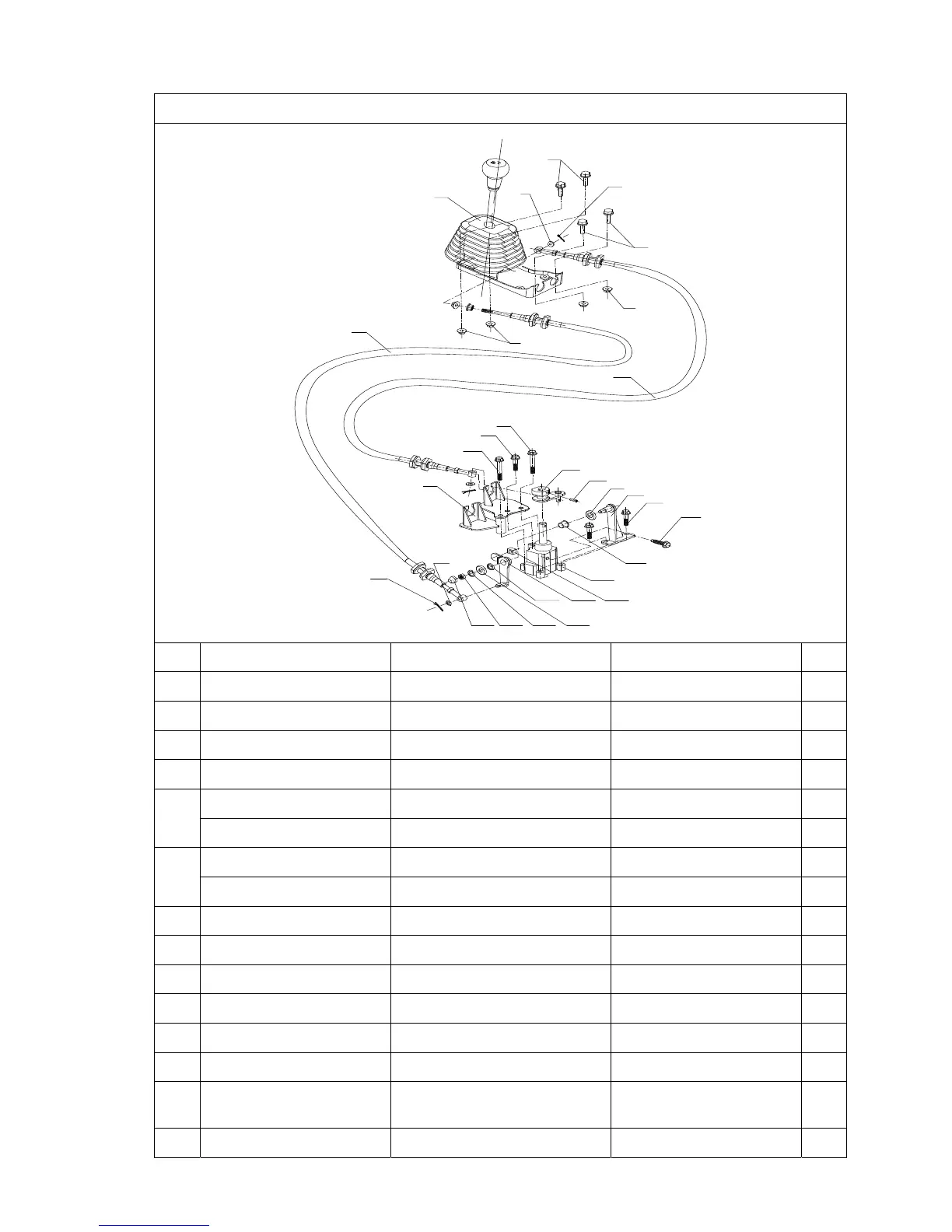

Joyner TROOPER-T2 - Gear-Shift Mechanism

183
4.Gear-shift mechanism
11
12
13
14
15
16
17
19
3
4
10
3
4
5
1
2
5
2
7
6
17
26
11
18
25 24 23
22
21 20
No.
ERP code
Code name Description Q'ty
1
02.S800.05.02.07
S800.05.02.07.00-R2 Gear shift assembly 1
2
03.01.5787-M6×125/05
5787-M6*25 Flange bolt M6*25 4
3
03.03.95-φ8×16×1，5/05
848 -FW8 Flat washer 8 3
4
03.08.91-φ2，5×25/05
91-CP2.5*25 Cotter pin 2.5*25 3
6
02.TR1100.05.02.01B
TR1100.05.02.01.00B Choosing gear cable 1
02.TR1100.05.02.01B
TR1100.05.02.01.00B-T4 Choosing gear cable 1
7
02.TR1100.05.02.02B
TR1100.05.02.02.00B Changing gear cable 1
02.TRB1100.05.02.02B
TR1100.05.02.02.00B-T4 Changing gear cable 1
10
02.S800.05.02.06
S800.05.02.06.00-R2 Gear cable mount 1
11
03.01.5787-M8×75/05
5787-M8*75 Flange bolt M8*75 2
12
03.01.5787-M8×20/05
5787-M8*20 Flange bolt M8*20 1
13
02.S800.05.02.04
S800.05.02.04.00-R1 Gear changing arm 1
14
03.07.879-5×28/05
879.1-SP5*28 Spring pin 5*28 1
15
02.DLJ.5T07-1702047
5T07-1702047 Rubber seal 1
16
02.S800.05.02.05
S800.05.02.05.00-R2
Choosing gear arm
mount
1
17
03.01.5787-M8×30/05
5787 -M8*30 Flange bolt M8*30 3
