Joyner TROOPER-T2 - Front and Rear Suspension Assembly

196

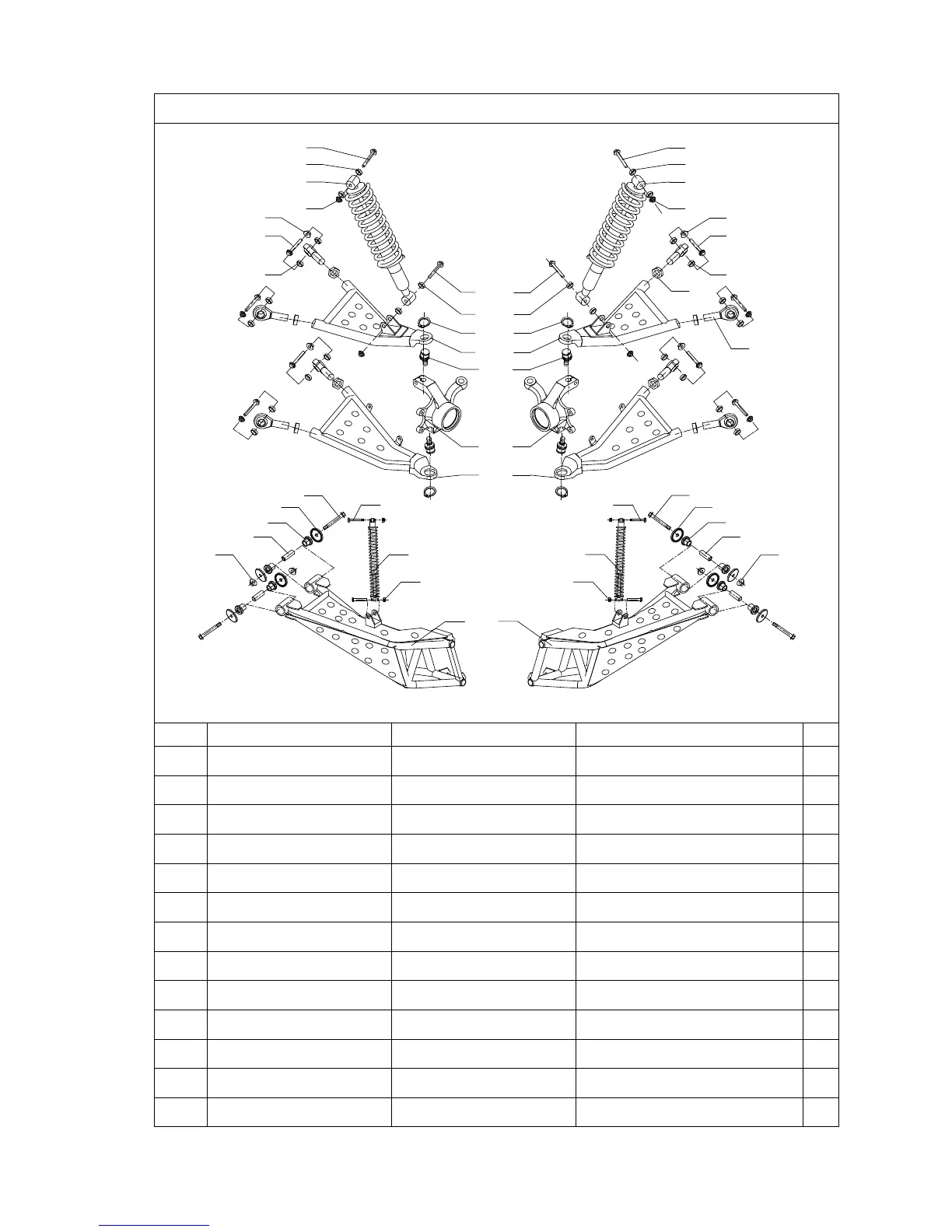

7.Front and rear suspension assembly
1
2
3
4
5
6
1
2
8
13
10
14
15
7
1
2
8
9
10
11
12
1
2
3
4
5
6
7
16
17
18
19
20
21
22
23
24 24
16
17
18
19
20
23
22
25
26
27
16
03.01.5782-M16×125/05
5782-M16*2*125*25 Hex-bolt M16*2*125*25 4
17
02.D800.02.02.0003
D800.02.02.00.03 Seal Φ46 8
18
02.D800.02.02.0002
D800.02.02.00.02 GK800 bearing 8
19
02.D800.02.02.0004
D800.02.02.00.04 Spacer 4
20
02.D650.02.01.0002
D650.02.01.00.02 Nut M16*2 4
21
02.TR1100.02.02.04B
TR1100.02.02.04.00B Suspension arm , RR 1
22
03.02.6185,1-M15/05
6185.1-M15*1.5 Nut M15*1.5 4
23
02.TR1100.02.02.01
TR1100.02.02.01.00 Rear shock 2
24
03.01.5782-M15×65/05
5782-M15*1.5*65*25 Hex-bolt M15*1.5*65*25 4
25
02.TR1100.02.02.02B
TR1100.02.02.02.00B Suspension arm ,RL 1
26
03.02.6172，1-M16-R/05
6171- M16 Thin nut M16 8
27
02.D800.02.01.0003
D800.02.01.00.03 Rod end bearing POSA16 8
