Joyner TROOPER-T2 - Engine Mount Assy

181

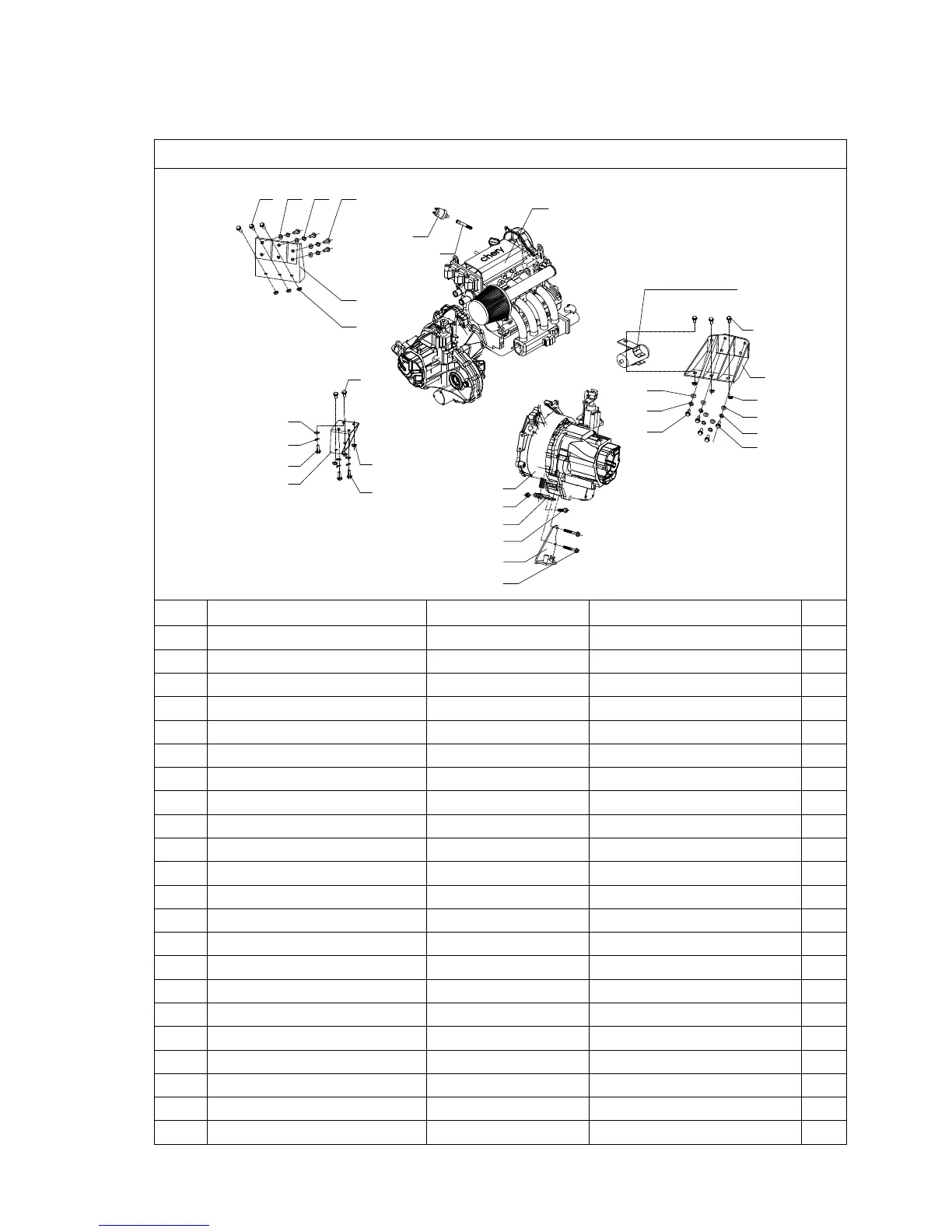

2.Engine mount assy
clip , fuel pump
1
231
4
5
6
7
1
3
2
8
9
10
11
12
1
13
14
8
15
16
3
2
1
18
19
20
21
22
17
No.
ERP code
Code name Description Q'ty
1
03.01.5787-M10×25/05
5787-M10X1.5X25 Bolt-washer M10X1.5X25 10
2
03.03.95-φ10×20×2/05
95 -W10(11*20*2) Washer 10(11*20*2) 13
3
03.04.93-φ10/05
93-SS10 Spring shim 10 13
4
02.TR1100.01.02.13
TR1100.01.02.13.00 Engine mount,right 1
5
03.02.2842-M10×1，25/05
6177.1-M10*1.25 Nut-washer M10*1.25 9
6
02.MV800.06.04.0001
MV800.06.04.00.01 Oil pressure sensor 1
7
02.SV800.04.07.0002
SV800.04.07.00.02 Connecting pipe 1
8
03.02.2842-M10/05
6177.1-M10*1.5 Nut-washer M10*1.5 1
9
02.TR1100.01.02.12
TR1100.01.02.12.00 Engine mount,left 1
10
03.01.5787-M8×25/05
5787-M8X25 Bolt-washer M8X25 1
11
03.04.93-φ8/05
93-SS8 Spring shim 8 1
12
03.03.95-φ8×24×2/05
95-W8 Washer 8 1
13
02.TR1100.04.01.0100
TR1100.04.01.01.00 Engine 1
14
03.01.5787-M10×1，25×30/05
5787-M10X1.25X30 Bolt-washer M10X1.25X30 2
15
02.TR1100.01.02.14
TR1100.01.02.14.00 Engine mount,front 1
16
03.01.5787-M10×1，25×25/05
5787-M10X1.25X25 Bolt-washer M10X1.25X25 9
17
02.TR1100.04.01.0200
TR1100.04.01.02.00 5T07S1 transmmision 1
18
03.02.6187,1-M8/05
6187.1-M8 Self-locking nut M8 1
19
02.TR1100.04.01.02.01
TR1100.04.01.02.01 Hydraulic clutch arm 1
20
03.01.5787-M8×35/05
5787-M8*35 Bolt-washer M8*35 1
21
02.TR1100.07.04.03
TR1100.07.04.03.00 Mount of hydraulic clutch 1
22
03.01.5787-M8×40/05
5787- M8*40 Bolt-washer M8*40 2
