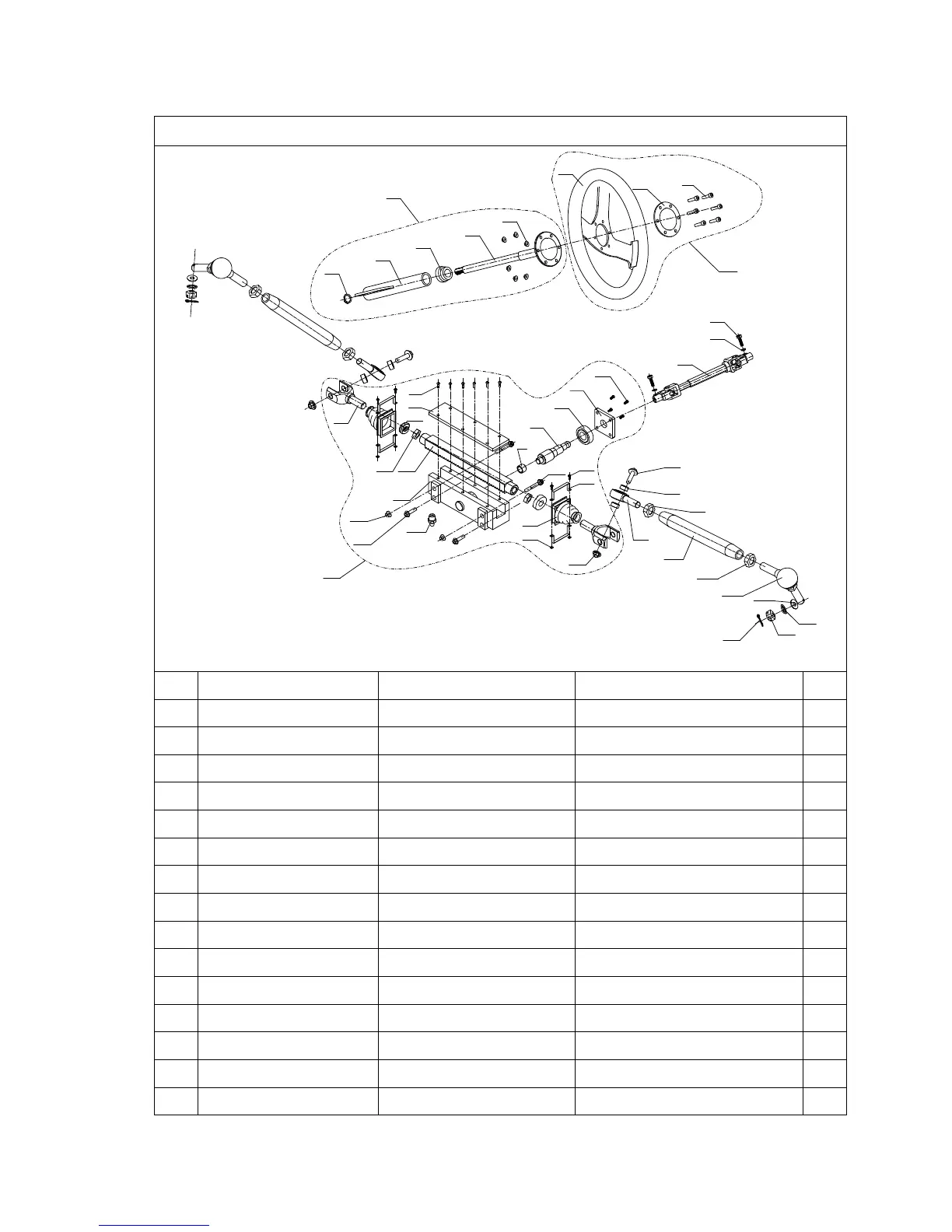

Joyner TROOPER-T2 - Steering Assembly

186
5.Steering assembly
46
47
48
49
2
5
6
8
9
10
11
12
17
18
19
20
21
22
23
24
25
26
27
7
13
29
14
15
16
28
34
35
37
38
39
36
40
41
42
43
44
33
45
31
30
32
No.
ERP code
Code name Description Q'ty
19
02.D800.05.01.03.09
D800.05.01.03.09 Ball bearing 20x42x12 1
20
02.D800.05.01.03.02
D800.05.01.03.02 Steering gear shaft 1
21
02.D800.05.01.03.10
D800.05.01.03.10 Oiliness bearing 14c7x18x12 1
22
02.DLJ.2672-M6X12
2672-M6*12 Socket head screw M6*12 6
23
02.SR2000.05.01.03.02
SR2000.05.01.03.02 Capping plate 1
24
02.SR2000.05.01.03.04
SR2000.05.01.03.04 Hook 2
25
02.TR1100.05.01.0001
TR1100.05.01.00.01 Location bush 2
26
02.SR2000.05.01.03.07
SR2000.05.01.03.07 Location nut M16X1.5 2
27
02.SR2000.05.01.03.03
SR2000.05.01.03.03 Gear rack 1
28
02.SR2000.05.01.03.01
SR2000.05.01.03.01 Socket 1
29
02.D800.05.01.03.08
D800.05.01.03.08 M8X1 nozzle tip 1
30
03.02.6183,1-M10/05
6177.1-M10*1.5 Nut-washer M10*1.5 2
31
03.01.5787-M10×10/05
5787-M10*1.5*10 Bolt-washer M10*1.5*10 2
32
03.01.5787-M10×75/05
5787- M10*1.5*75 Bolt-washer M10*1.5*75 2
33
02.SR2000.05.01.0300
SR2000.05.01.03.00 SR2000 steering gear box 1
