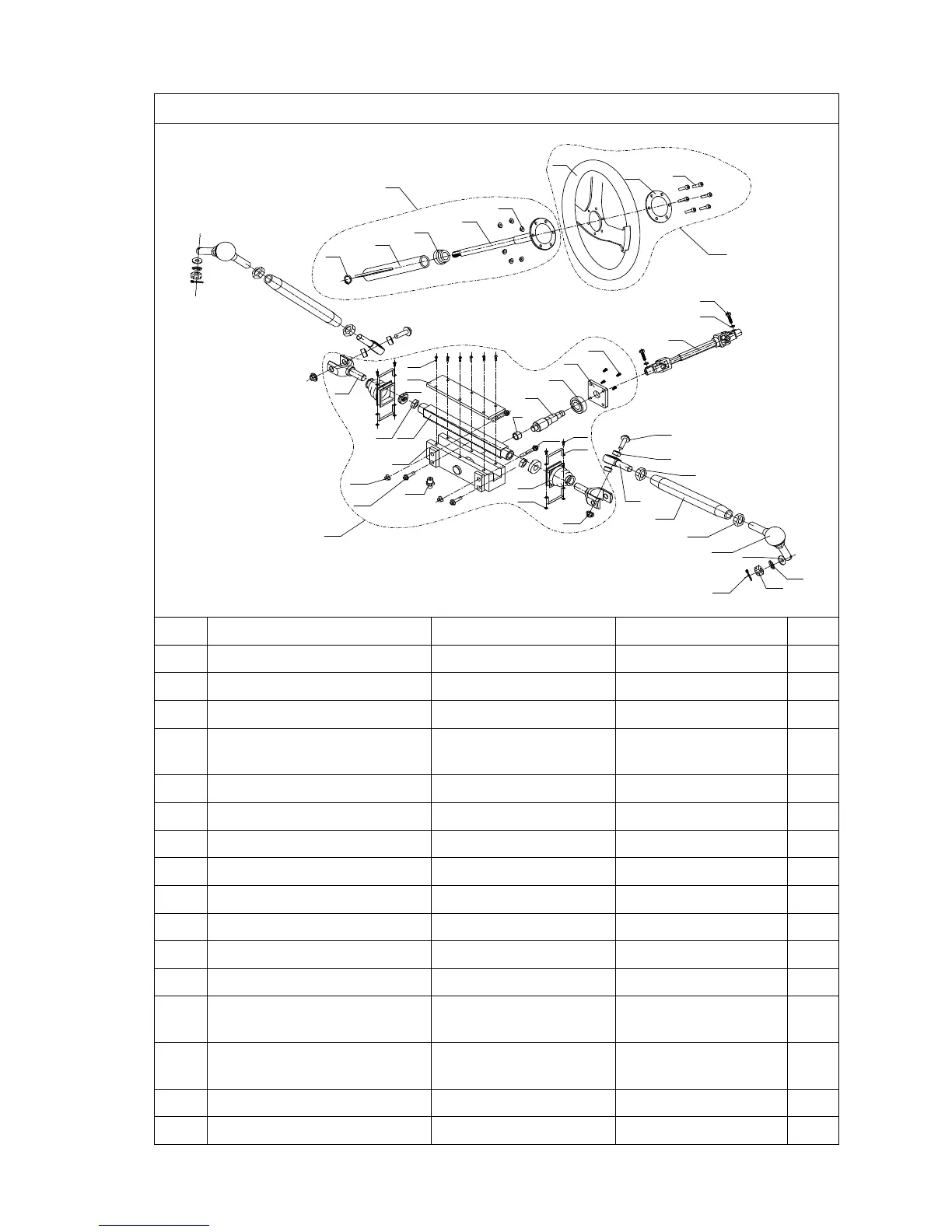

Joyner TROOPER-T2 - Steering Assembly

187
5. Steering assembly
46
47
48
49
2
5
6
8
9
10
11
12
17
18
19
20
21
22
23
24
25
26
27
7
13
29
14
15
16
28
34
35
37
38
39
36
40
41
42
43
44
33
45
31
30
32
No.
ERP code
Code name Description Q'ty
34
03.01.5782-M12×1，5×65/05
5782- M12*1.5*65 Hex bolt M12*1.5*65 2
35
02.D800.05.01.0003
D800.05.01.00.03 Spacer φ12 4
36
03.02.6172，1-M12×1，5-L/05
6173-M12*1.5L Jam nut M12*1.5L 2
37
02.D800.05.01.0002
D800.05.01.00.02
Rod end bearing
POSA12L
2
38
02.TR1100.05.01.03
TR1100.05.01.03.00 Steering cross rod 1
39
03.02.6172，1-M14×1，5-R/05
6173-M14*1.5 R Jam nut M14*1.5 R 2
40
02.S650.05.01.03.01
S650.05.01.03.01 Joint ball 2
41
03.03.95-φ14×28×2/05
95-W14 Washer 14 2
42
03.04.93-φ14/05
93-SS14 Spring shim 14 2
43
03.02.9457-M14×1，5/05
9457-M14*1.5 Slotted nut M14*1.5 2
44
03.08.91-φ3，2×30/05
91-CP3.2*30 Cotter pin 3.2*30 2
45
03.02.2842-M12×1，5/05
6177.1-M12*1.5 Nut-washer M12*1.5 2
46
03.01.823-M4×20/05
823- M4X20
Cross small panhead
screw M4X20
4
47
02.SR2000.05.01.03.06
SR2000.05.01.03.06
Anchor ear,dirt-proof
boot
4
48
02.TR1100.05.01.0003A
TR1100.05.01.00.03A Dirt-proof boot,socket 2
49
02.DLJ.39-M4
39-M4 Square nut M4 4
