Joyner TROOPER-T2 - Steering Assembly

185

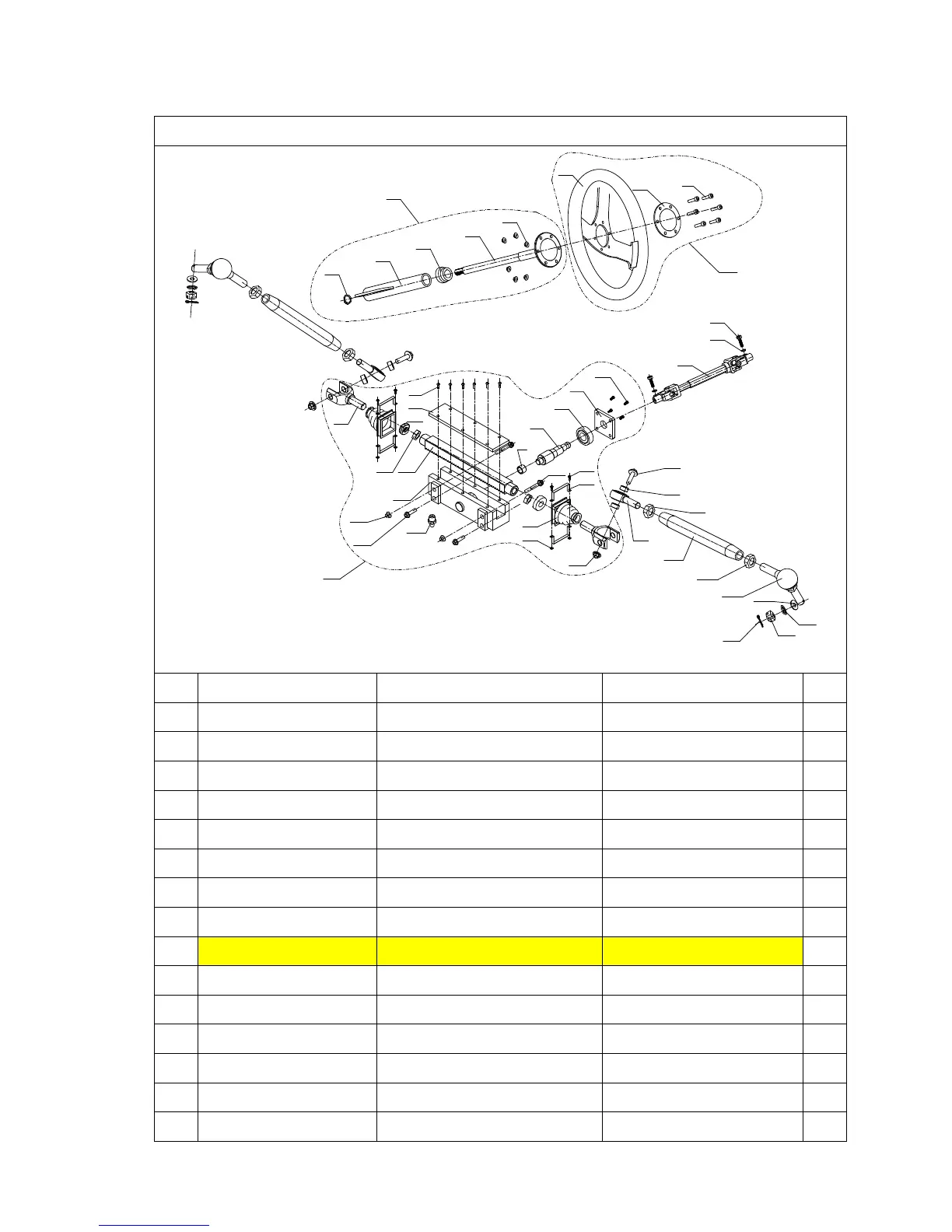

5.Steering assembly
46
47
48
49
2
5
6
8
9
10
11
12
17
18
19
20
21
22
23
24
25
26
27
7
13
29
14
15
16
28
34
35
37
38
39
36
40
41
42
43
44
33
45
31
30
32
No.
ERP code
Code name Description Q'ty
2
02.TR1100.05.01.0002-03
TR1100.05.01.00.02-03 Decoration cover 1
5
03.01.70，2-M6×20
70.1-2000-M6*20 Screw M6*20 6
6
02.TR1100.05.01.0002-04
TR1100.05.01.00.02-4 350 Steering wheel 1
7
02.TR1100.05.01.0002
TR1100.05.01.00.02 350 Steering wheel assy 1
8
03.02.6187,1-M6/05
6187.1-M6 Self locking nut M6 6
9
02.S650.05.01.01.01
S650.05.01.01.01 Steering wheel shaft 1
10
02.S650.05.01.01.03
S650.05.01.01.03 Rubber cover 1
11
02.S650.05.01.01.02
S650.05.01.01.02 Steering column housing 1
12
03.09.894，1-φ15
894.1-CΦ15 External circlip Φ15 1
13
02.TR1100.05.01.01
TR1100.05.01.01.00 Steering column assy 1
14
03.01.5782-M8×25/05
5782-M8*25 Hex bolt M8*25 2
15
03.03.95-φ8×24×2/05
93-SS8 Spring shim 8 2
16
02.TR1100.05.01.02
TR1100.05.01.02.00 Steering universal rod 1
17
03.01.5787-M6×12/05
5787-M6*12 Bolt-washer M6*12 4
18
02.D800.05.01.03.05
D800.05.01.03.05 Bearing cover 1
