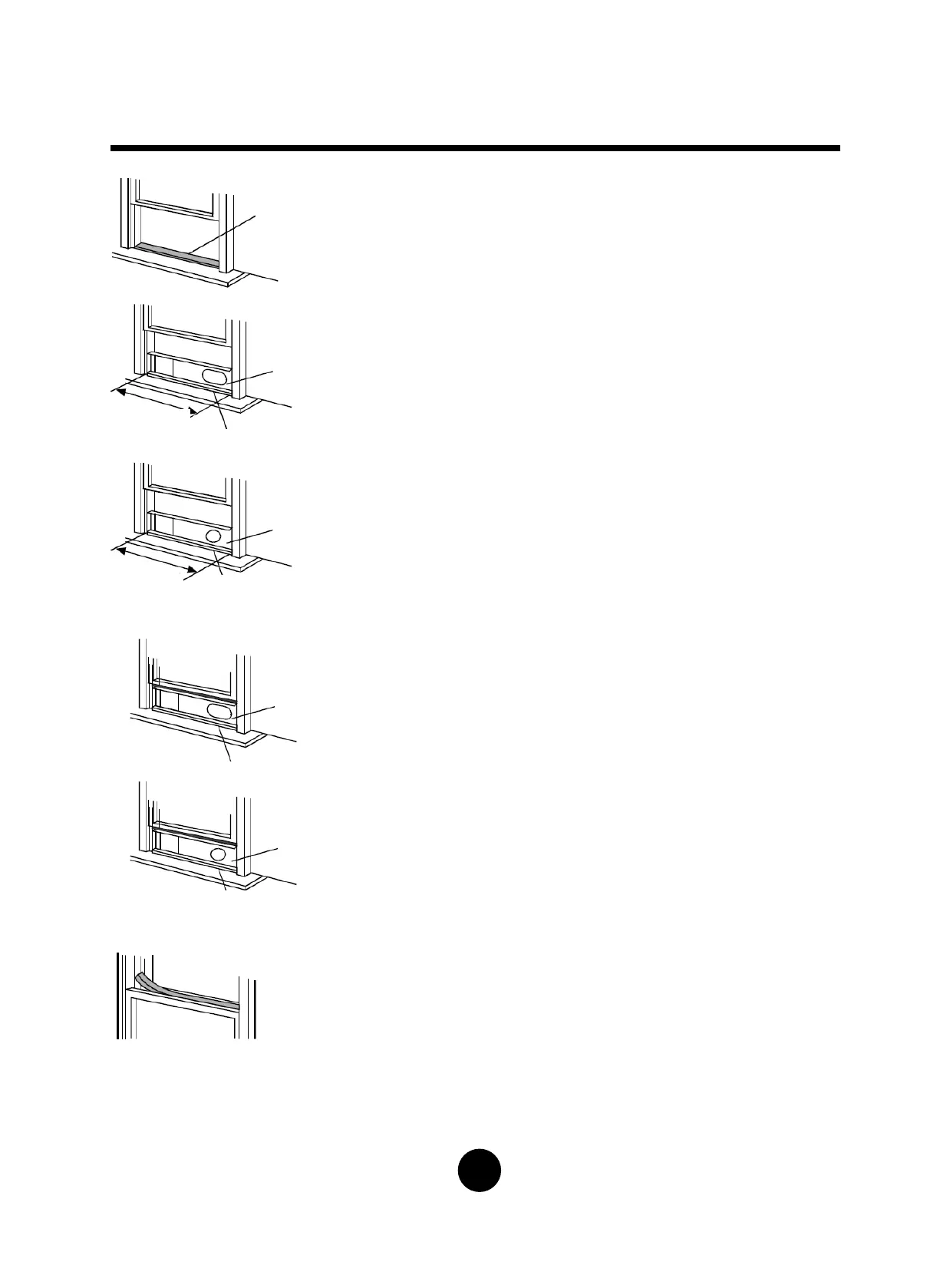

INSTRUCCIONES DE MONTAJE (opcional)
Montaje en una ventana corrediza
doble suspendida
1. Corte la guarnición de goma espuma
(autoadhesiva) para adaptarla a la longitud
adecuada y colóquela en la base de la
ventana. Fig.8
2. Coloque el juego de inserción en ventana
sobre la base de la ventana. Adapte la
longitud del juego de inserción en ventana de
acuerdo con el ancho de la ventana y acorte
el juego ajustable en caso de que el ancho de
la ventana sea inferior a 25,5 pulgadas. Abra
la hoja de la ventana y coloque el juego de
inserción en ventana sobre la base de la
ventana. Ver Fig.9.
3. Recorte la guarnición de goma espuma
(autoadhesiva) para adaptarla a la longitud
adecuada y colóquela en la parte superior de
la ventana. Representada en Fig.10.
4. Cierre la hoja de la ventana en forma segura
frente al marco de la ventana.
5. Recorte la guarnición de goma espuma para
adaptarla a la longitud adecuada y obture la
hendija abierta entre la hoja de la ventana
superior y la externa. Representada en
Fig.11.
INSTRUCCIONES DE MONTAJE (opcional)
Montaje en una ventana corrediza
lateral
1. Recorte la guarnición de goma espuma
(autoadhesiva) para adaptarla a la longitud
adecuada y colóquela en el marco de la
ventana, Fig. 12.
2. Coloque el juego de inserción en ventana
sobre la base de la ventana. Adapte la
longitud del juego de inserción en ventana de
acuerdo con el ancho de la ventana, recorte
el juego ajustable de ventana en caso de que
el ancho de la ventana sea inferior a 25,5
pulgadas. Abra la hoja de la ventana y
coloque el juego de inserción en ventana
sobre la base de la ventana. Ver Fig.13.
3. Recorte la guarnición de goma espuma
(autoadhesiva) para adaptarla a la longitud
adecuada y colóquela en la parte superior de
la ventana. Representada en Fig.14.
4. Cierre la hoja deslizable de la ventana en
forma segura respecto de la ventana.
5. Recorte la guarnición de goma espuma para
adaptarla a la longitud adecuada y obture la
hendija abierta entre la hoja de la ventana
superior y la externa. Representada en
Fig.15.
Guarnición de goma
espuma A
(autoadhesiva)
Fig. 8
Juego de ventana
26,5” ~ 48,0”
o
Base para la ventana
Juego de ventana
Base para la ventana
26,5” ~ 48,0”
Fig. 9
Juego de ventana
Juego de ventana
o
Base para ventana
Base para ventana
Fig. 10
Fig. 11
Guarnición de
goma espuma
Guarnición de goma
espuma A
(autoadhesiva)
Fig. 12
26,5” ~ 48,0”
26,5” ~ 48,0”
Fig. 13
Fig. 14
Fig. 15
o
o
