MONTAGE INSTRUCTIES (optioneel)
Installatie van de uitlaatslang:
Afhankelijk van het soort gebruik moeten uitlaatslang en adapter
geïnstalleerd of verwijderd worden.
Verwijder de
INSTALLATIE INSTRUCTIES
waterafvoer:
- in de droogmodus verwijdert u de afvoer -
Afb.16
Positie van de
expansiepin
Adapter A
Adapter-
kap
Afb.17
Afb.18
Bedrijfsmodi KOELEN, AUTO
Installeren
Bedrijfsmodi VENTILEREN, DROGEN
Verwijderen

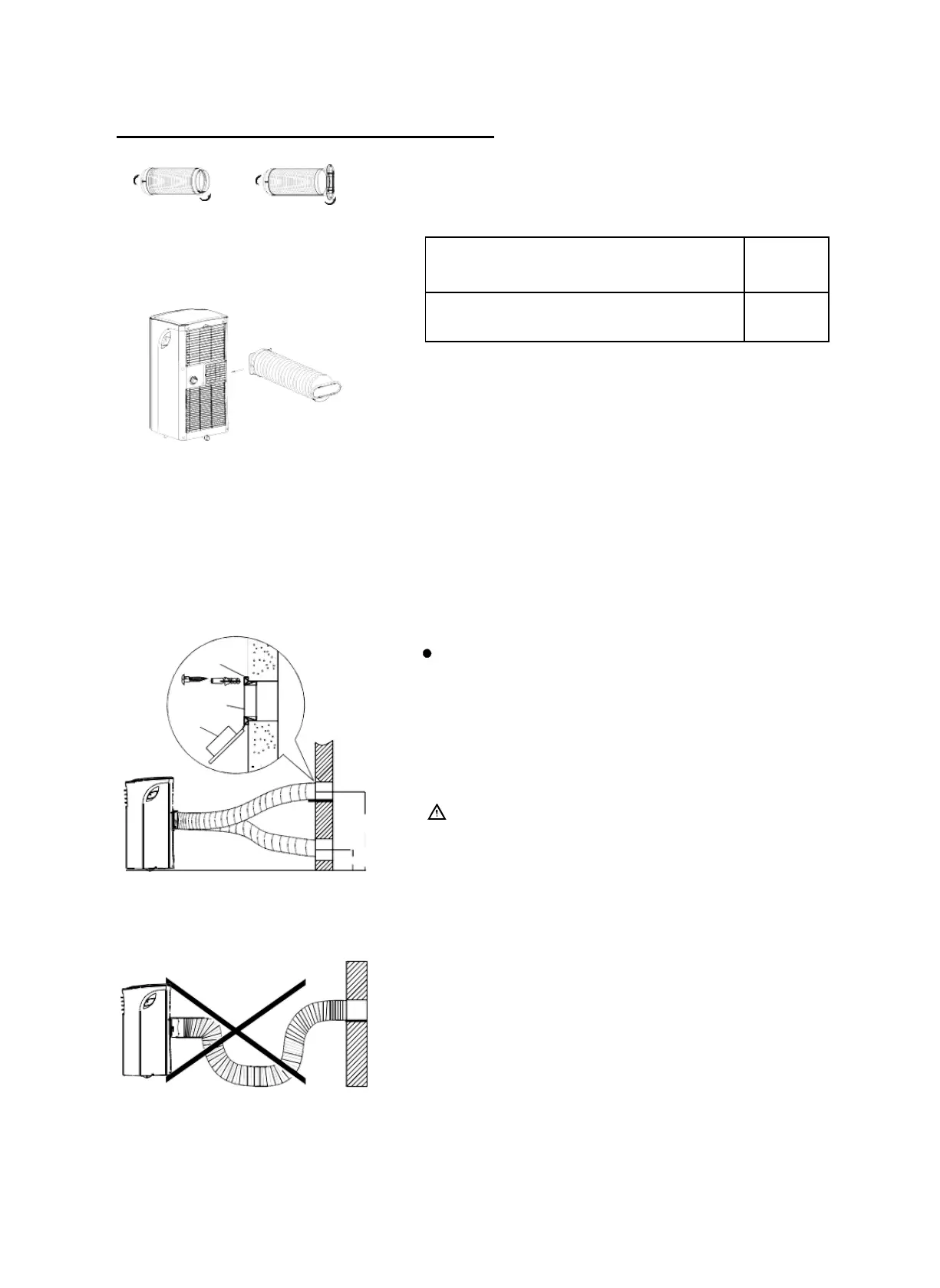

1. Installeer de raamuitlaat adapter B aan de uitlaatslang zoals
weergegeven in Afb.16. of Afb.17 getoond. Voor de montage van
de raamset op de vorige pagina kijken.
2. Druk op de uitlaatslang langs de richting van de pijl in de
ventilatieuitlaat opening (zie Afb..18).
De uitlaatslang kan in de wand worden gemonteerd
(Niet van toepassing op apparaten zonder adapter A,
expansiepinnen en houtschroeven voor accessoires) .
1. Boor een gat in de wand. Monteer de wanduitlaat adapter A aan
de muur (buitenkant) met 4 expansiepinnen en houtschroeven en
zorg voor een grondige bevestiging. (zie afb. 19)
2. Sluit de geïnstalleerde adapter B van de uitlaatslang (ronde
opening) met de wanduitlaat adapter A.
Opmerking:
Bedek de ongebruikte opening met de adapterkap.
Het ventilatiekanaal kan afhankelijk van de installatie
vereisten gemakkelijk gecomprimeerd of geëxpandeerd
worden, maar de kanaallengte moet zo mogelijk tot een
minimum worden beperkt.
BELANGRIJK:
BUIG HET VENTILATIEKANAAL NIET TE VER DOOR (ZIE
Afb.20)
VOORZICHTIG:
Afb.21
Afvoeraansluiting
Afb. 22
doppen aan de achterzijde van het apparaat
verbinden de afvoerconnector (5/8 inch universele
bus) met 3/4 inch slang (lokaal verkregen). Bij
modellen zonder afvoeraansluiting brengt u de
afvoerslang rechtstreeks op de opening aan. Voer het
open uiteinde van de slang direct via de vloerafvoer
in uw kelder. Zie daartoe Afb. 21 & 22.
- Als het waterpeil van de onderste opvangbak
een vooraf bepaald niveau bereikt, piept het
apparaat 8 keer en toont de digitale indicator
"P1". Op dat moment stopt de
airconditioning/ontvochting
onmiddellijk. De ventilatormotor loopt echter
door (dit is normaal).
Breng het apparaat voorzichtig naar een aftappunt,
verwijder de onderste vloeraftapplug en laat het water
weglopen (Afb.23). Plaats de aftapplug weer terug
en start het apparaat opnieuw tot het symbool "P1"
verdwijnt. Als de storing opnieuw optreedt, bel dan de
klantenservice.
OPMERKING: Vergeet niet, de vloer aftapplug weer
terug te plaatsen, voordat u het apparaat
opnieuw start.
max 120CM
min 30CM
Let er op, dat er geen obstakels bij de uitgang van de
uitlaatslang zitten (binnen het bereik van 500 mm), zodat
het uitlaatsysteem goed werkt.
Vloerafvoerplug
Afb.19
