heitõhuvoolik (tarnitud), liitmik B
(ümmargune või lapik ava, oleneb mudelist)
ja akna lükandkomplekt ja kruvi
( )
liitmik B (
ü
mmargune ava) ( )
laiendustihvt ja puidukruvi ( )
kaugjuhtimispult ja patarei (ainult
mudelid kaugjuhtimispuldiga)
DETAILID
Teie ohutuse nimel
Ärge ladustage ega kasutage bensiini või muid süttivaid aurusid ega vedelikke selle ega mõne
muu seadme läheduses.
Vältige elektrilöögist tulenevat tulekahjuohtu. Ärge kasutage pikendusjuhet ega adapteri pistikut.
Ärge eemaldage ühtegi toitekaabli kontakti.

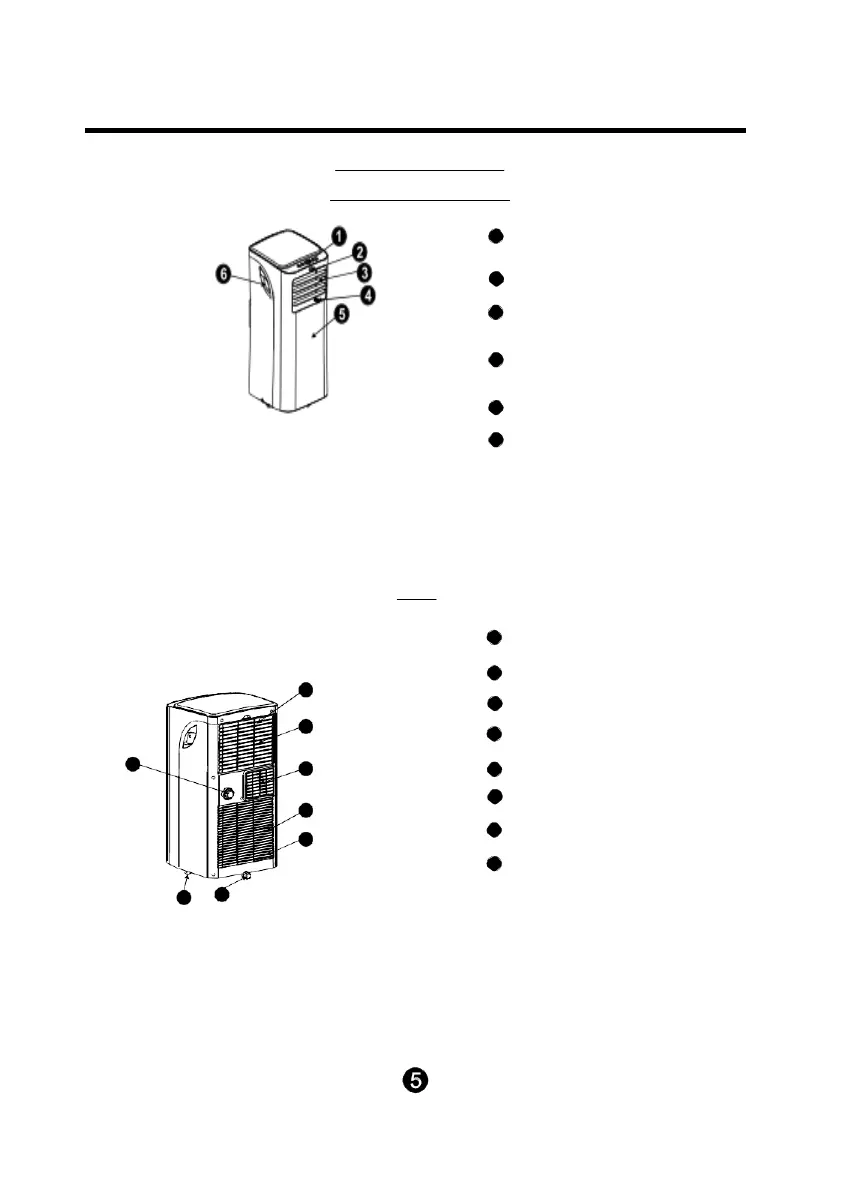

DETAILIDE TUVASTAMINE
DETAILIDE NIMED
Esikülg
1
2
HOIATUS
Elektrialane teave
Kontrollige, kas toide on sobiv teie valitud mudeli jaoks. Selle teabe leiate tüübisildilt, mis asub
korpuse küljel võre taga.
Kontrollige, kas kliimaseade on õigesti maandatud. Õige maandus on oluline, et vähendada tulekahju
ja elektrilöögi ohtu. Toitekaablil on kolmekontaktiline kaitsekontaktiga pistik kaitseks elektrilöögi eest.
Teie kliimaseadet tuleb käitada nõuetekohaselt maandatud pistikupesas. Kui ettenähtud pistikupesa
pole piisavalt maandatud või rikkevoolulülitiga või lahklülitiga kaitstud, laske elektrikul paigaldada õige
pistikupesa.
Jälgige, et pistikupesa oleks pärast paigaldamist ligipääsetav.
6 3
4
5
Joonis 1
1
Juhtpaneel
2
Kaugjuhtimispuldi vastuvõtja
3
Horisontaalne õhutusvõre
juhthoob (käsitsi reguleeritav)
4
Vertikaalne õhutusvõre
juhthoob (käsitsireguleeritav)
5
Ümbris
6
Kandekäepide
(mõlemal küljel)
Tarvikud
Tagakülg
7
7
ülemine õhufilter
(võre taga)
8
õhusisend
9
õhuväljund
8
14
9
10
11
13
12
10
alumine õhufilter
(võre taga)
11
õhusisend
12
alumise kausi äravool
13
ratas
14
äravoolu ühendus
MÄRKUS. Valikulised osad ( ), pole kõikidel mudelitel.
Kontrollige, kas tarnekomplektis on kõik detailid olemas ja jälgige nende käsitsemisel
paigaldamisjuhiseid.
MÄRKUS.
Kõik joonised selles käsiraamatus on ainult näiteks. Teie kliimaseade võib vähesel
määral erineda. Tegelik kuju on olulisem.
Joonis 2
