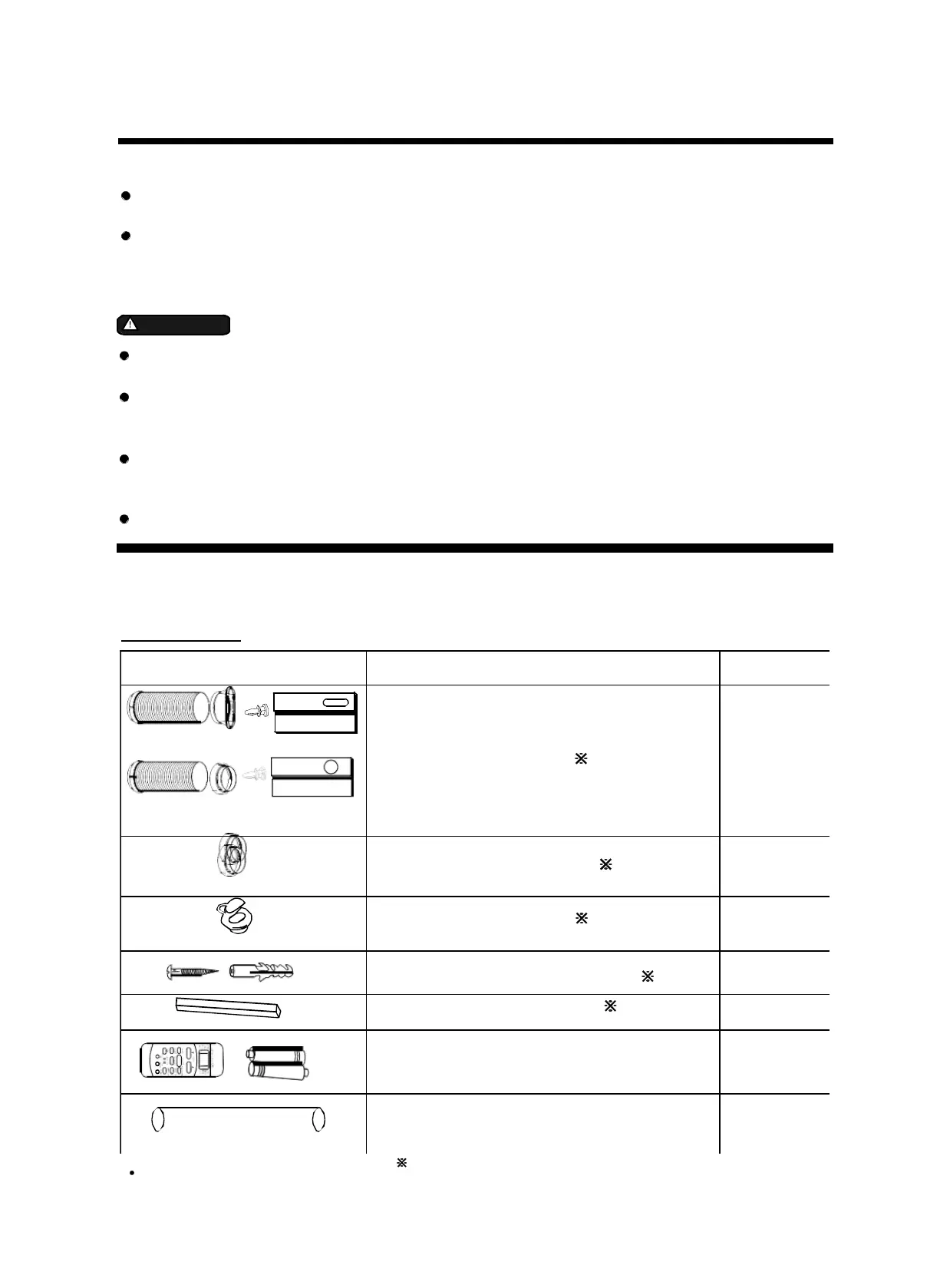

ONDERDELEN :
NAMEN VAN ONDERDELEN:
HOEVEELHEID :
of
UItlaatslang (meegeleverd), adapter B (ronde
of platte opening afhankelijk van het model) &
raam schuifset en schroef
( ) )
1 set
Adapter B (ronde opening) ( )
1 set
Muur uitlaatadapter A( )
1 stuks
Expansiepin en houten schroef ( )
4 stuks
Kunstof schuim afdichting ( )
3 stuks
Afstandsbediening en batterij (alleen
modellen met afstandsbediening)
1 set
Uitlaatslang
1 stuks
IDENTIFICATIE VAN DE ONDERDELEN
Voor uw eigen veiligheid
Bewaar of gebruik geen benzine of andere brandbare dampen en vloeistoffen in de buurt van dit
of welk ander apparaat maar ook.
Vermijd het risico op brand door een elektrische schok. Gebruik geen verlengsnoer of een
adapterstekker. Verwijder geen pool van de elektriciteitskabel
IDENTIFICATIE VAN DE
ONDERDELEN
NAMEN VAN DE
ONDERDELEN
Voorzijde
1
2
WAARSCHUWING
Elektrische Informatie
Overtuig uzelf ervan, dat de stroomvoorziening voor het door u gekozen model geschikt is. Deze
informatie staat op het typeplaatje, dat zich op de behuizingszijde achter het rooster bevindt.
Let er op, dat de airconditioner goed geaard is. Een juiste aarding is belangrijk,om het risico op brand
en elektrische schok te minimaliseren. Het elektriciteitssnoer heeft een drie-polige geaarde stekker
als bescherming tegen een elektrische schok.
Uw airconditioning moet worden aangesloten op een goed geaard stopcontact. Laat, als het
aangebrachte stopcontact niet voldoende geaard is of door een aardlekschakelaar of
stroomonderbreker beveilgd is, een erkende elektricien het juiste stopcontact aanleggen.
Let er op, dat het stopcontact toegankelijk is na de montage van het apparaat.
6 3
4
5
Afb. 1
1 Bedieningspaneel
2 Ontvanger afstandsbediening
3 Horizontale ventilatierooster
bedieningshendel (handmatig
verstelbaar)
4 Verticale ventilatierooster
bedieningshendel (handmatig
verstelbaar)
5 Bekleding
6 Draaggreep
(aan beide
zijden)
Toebehoren
Achterzijde
7 Bovenste
ventilatiefilter
(achter het
rooster)
8 Luchtinlaat
9 Luchtuitlaat
8
14
9
10
11
13
12
10 Onderste
ventilatiefilter
(achter het
rooster)
11 Luchtinlaat
12 Afvoer van de onderste opvangbak
13 Wiel
14 Afvoeraansluiting
OPMERKING: Optionele onderdelen( ), sommige modellen zonder.
Controleer of alle accessoires zijn inbegrepen in het pakket en neem voor het gebruik, de installatie-
instructies in acht.
OPMERKING:
Alle afbeeldingen in deze handleiding zijn alleen ter illustratie. Uw airconditioner
kan enigszins afwijken. De werkelijke vorm vormt de hoofdtoon.
Afb. 2
4
7
8
9
10
11
12
13
