Jumbo PH Series - Информация За Електрическото Захранване; Описание На Частите; Аксесоари; Наименование На Частите

Панел за управление
Сензор за сигнала от
дистанционното
управление
Лост за управление на
хоризонталните жалузи
(регулират се ръчно)
Лост за управление на
вертикалните жалузи
(регулират се ръчно)
Панел
Дръжка за пренасяне
(от двете страни)
6
1
5
2
3
4
НАИМЕНОВАНИЕ НА ЧАСТИТЕ
Отпред
1
2
Фиг. 1
3
4
5
6

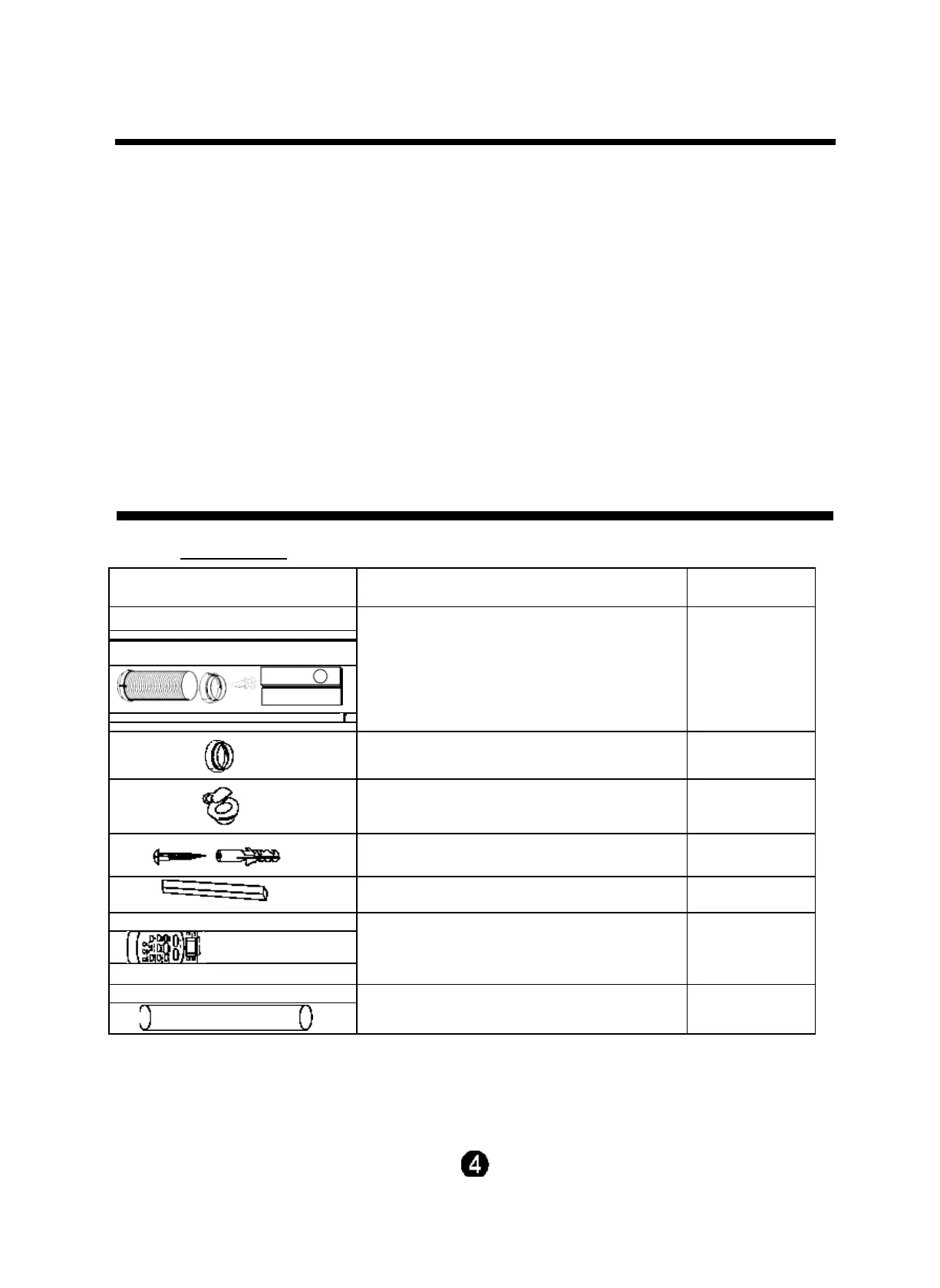

ЧАСТИ:
НАИМЕНОВАНИЕ НА ЧАСТИТЕ:
КОЛИЧЕСТВО:
Тръба за изходящия въздух (в
комплекта), преходник В (кръгъл или
плосък: в зависимост от модела) и
планка за прозорец и болт ( )
1
комплект
или
Преходник В (кръгъл) ( )
1
комплект
Преходник за стена за изходящия
въздух A ()
1 бр.
Дюбел ( )
4 бр.
Пенесто уплътнение ( )
3 бр.
Дистанционно управление и батерия
(само за моделите с дистанционно
управление)
1
комплект
Дренажна тръба
1 бр.
ЗАБЕЛЕЖКА: Допълнителни части( ), при някои модели липсват.
Отзад
7
8
14
9
10
11
13
12
Фиг. 2
7
Горен въздушен филтър
(зад решетката)
8
Входове за засмукване на
въздух
Изходни отвори за
въздух
Долен въздушен филтър
(зад решетката)
Входове за засмукване на
въздух
Изход за дренаж на долната
тава
Колело
Изход за дренаж
9
10
11
12
13
14
ОПИСАНИЕ НА Ч АСТИТЕ
ОПИС АНИ Е НА Ч АСТ ИТЕ
За вашата безопасност
 Не съхранявайте и не използвайте бензин или други запалими изпарения и течности в
близост до този или друг уред.
 Избягвайте опасност от пожар или токов удар. Не използвайте удължителен кабел или
адаптер за щепсела. Не отстранявайте никой от щифтовете на захранващия кабел.
П Р Е Д У П Р Е Ж Д Е Н И Е Ин фо рм ация за елект ри че ск от о за хранва не
 Уверете се, че електрическата мрежа е подходяща за модела, който сте избрали. Тази информация
може да бъде намерена на табелката със серийния номер, която е разположена отстрани на кожуха и зад
решетката.
 Уверете се, че климатикът е правилно заземен. За да се сведе до минимум опасността от възникване
на токов удар или пожар, правилното заземяване е важно. Захранващият кабел е снабден с трищифтов щепсел
със заземяване за защита срещу опасности от токов удар.
 Вашият климатик трябва да бъде включван в правилно заземен стенен електрически контакт. Ако
стенният електрически контакт, който възнамерявате да използвате, не е правилно заземен или защитен чрез
предпазител със закъснение на сработване или автоматичен изключвател, нека квалифициран електротехник да
инсталира надеждно заземен контакт.
 Уверете се, че електрическият контакт е достъпен след монтирането на уреда.
Аксесоари
Проверете дали всички аксесоари са включени в комплекта и вижте инструкциите за
монтиране относно тяхната употреба.
ЗАБЕЛЕЖКА
:
Всички илюстрации в това упътване са само за целите на по
-доброто обяснение.
Вашият климатик може леко да се различава от тях. Действителният външен вид е с
приоритет.
