Jumbo PH Series - Denominazione Dei Componenti

利用pdfFactory测试版本创建的PDF文档www.pdffactory.com
5
4
IDENTIFICAZIONE DEI COMPONENTI
Per la sua sicurezza

qualsiasi altro apparecchio.

rete
Informazioni sulle caratteristiche elettriche
 Si accerti che l'alimentazione di corrente sia adatta al modello da Lei scelto. Queste
informazioni sono riportate sulla targhetta di identificazione che si trova sul lato della
struttura portante, dietro alla griglia.

scarica elettrica. Il ca
protezione dalle scariche elettriche.
 Il suo impianto di condizionamento deve essere collegato a una presa elettrica con
collegamento di terra a norma. Nel caso che la presa elettrica ch
o da un sezionatore, faccia installare la presa a norma da un elettricista autorizzato.
 Faccia attenzione che la presa di corrente sia
Accessori
COMPONENTI:
DENOMINAZIONE DEI COMPONENTI:
oppure
Tubo flessibile di scarico dell'aria (fa parte
della fornitura), adattatore B (apertura rotonda
o oblunga, a seconda del modello), dispositivo
di scorrimento della finestra e vite ()
Adattatore B (apertura rotonda) ()
Adattatore A di scarico dell'aria, da parete ()
Tassello ad espansione e vite da legno ()
Guarnizione di tenuta in resina espansa ()
Telecomando e batteria (solo per i modelli con
telecomando)
Tubo flessibile di scarico dell'aria
INDICAZIONE: Componenti a richiesta(  ), alcuni modelli non ne sono provvisti.
 Verifichi che nell'imballaggio
per la loro installazione.
INDICAZIONE:
grafica. Il suo impianto di condizionamento può esse
fare testo la forma effettiva.

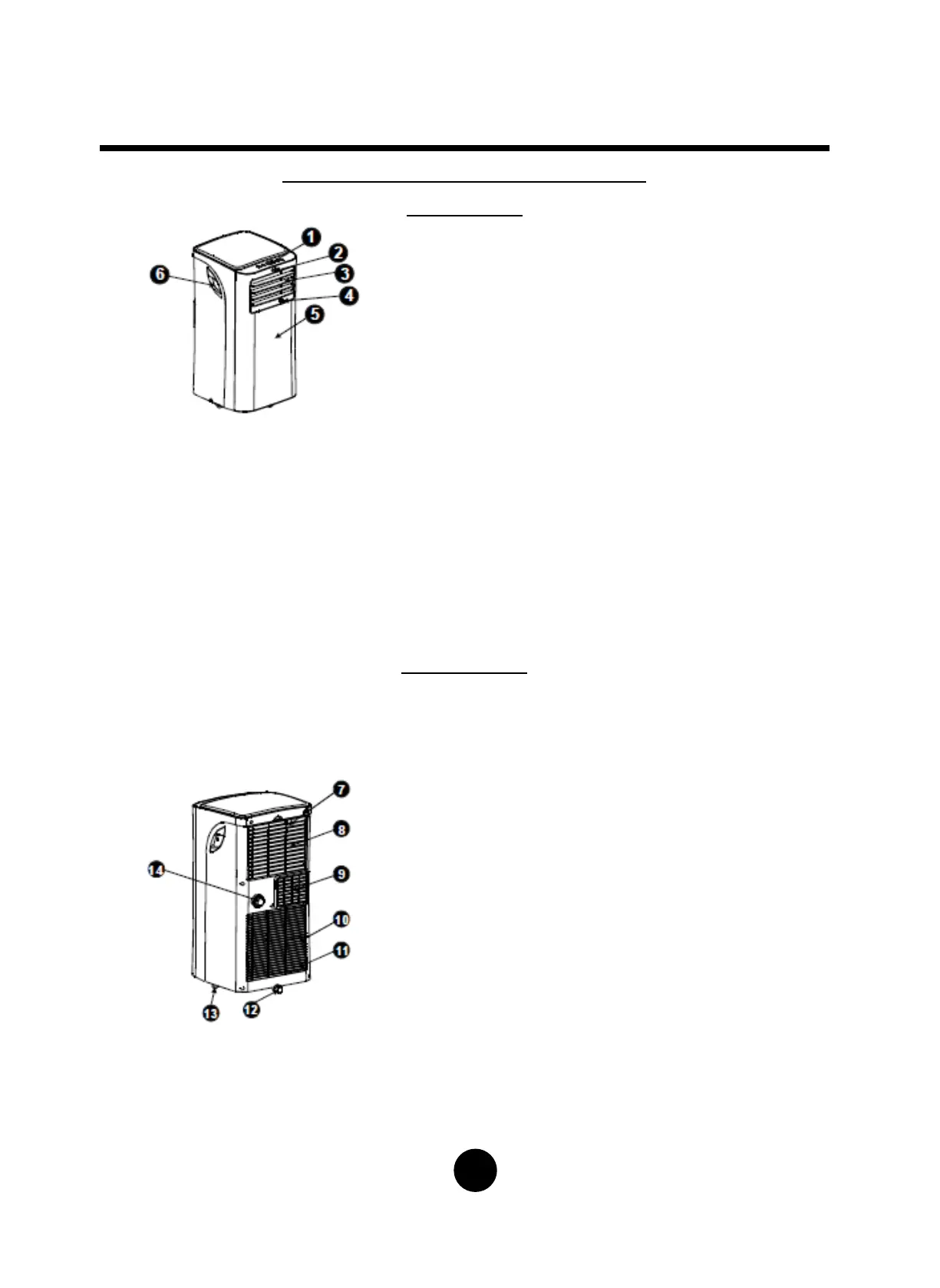

IDENTIFICAZIONE DEI COMPONENTI
DENOMINAZIONE DEI COMPONENTI
Lato anteriore
1 Quadro di comando
2 Ricevitore del telecomando
3 Leva di comando orizzontale della
griglia di ventilazione
(regolabile manualmente)
4 Leva di comando verticale della
griglia di ventilazione
(regolabile manualmente)
5 Struttura portante
6 Maniglia per iltrasporto
(su ambedue i lati)
Lato posteriore
7 Filtro dell'aria superiore
(dietro la griglia)
8 Entrata dell'aria
9 Uscita dell'aria
10 Filtro dell'aria inferiore
(dietro la griglia)
11 Entrata dell'aria
12 Scarico della bacinella inferiore
13 Ruota
14 Collegamento dello scarico
AVVERTENZA
Fig. 1
Fig. 2
