MONTERINGSANVISNINGAR (tillva006C)
Installation av frånluftsslangen:
I enlighet med avsedd användning måste frånluftsslang och
adapter monteras eller avlägsnas.
Driftarterna KYLNING, AUTO
Driftarterna VENTILATION, TORKNING

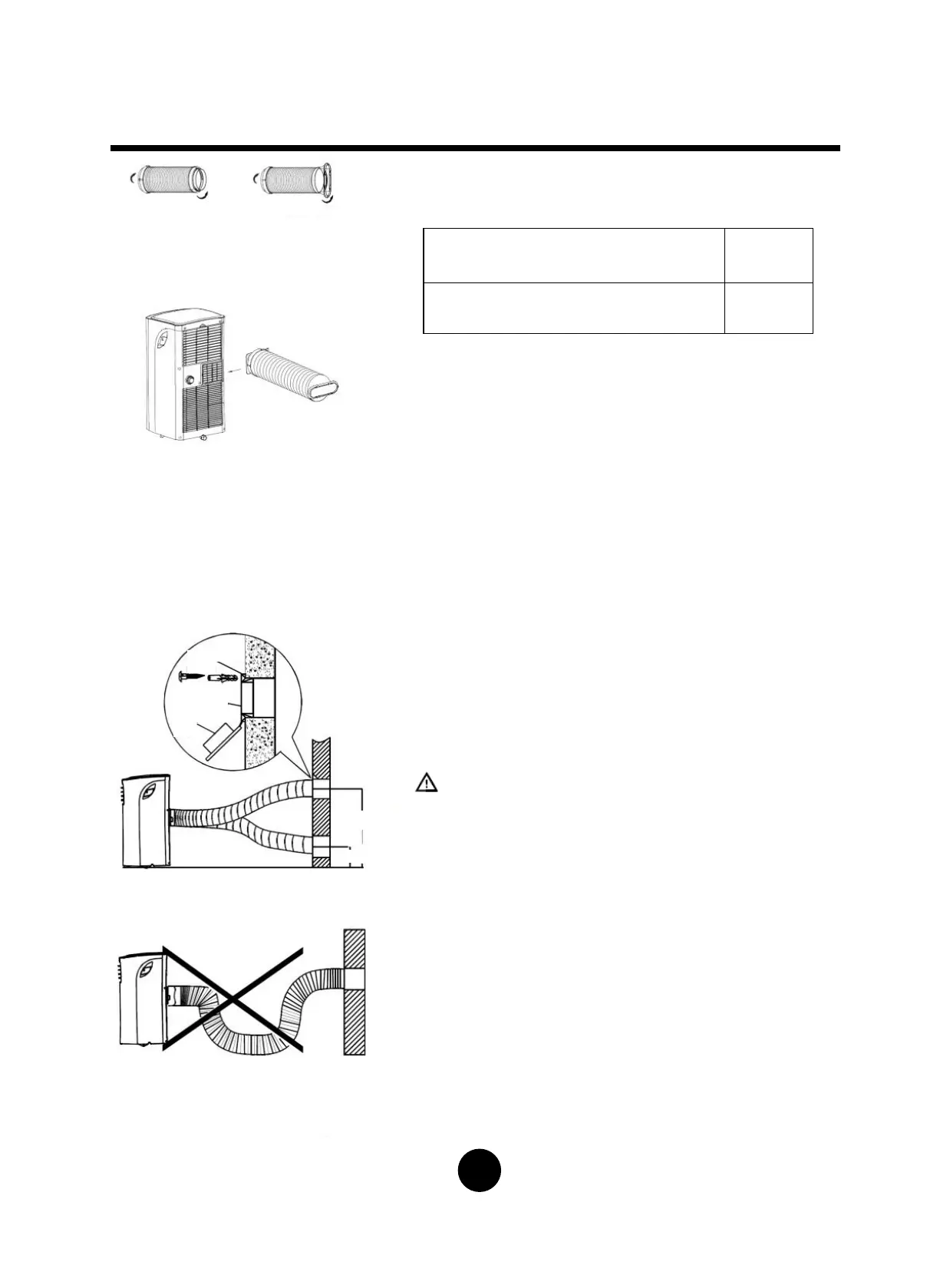

1. Installera fönsterfrånluftsadaptern B på frånluftsslangen så
som visas på bild 16 eller 17. För montering av fönstersetet
hänvisas till föregående sidor.
2. Tryck in frånluftsslangen längs pilriktningen i
luftutloppsöppningen (se bild 18)
Frånluftsslangen kan installeras i vägg
(gäller inte för anläggningar utan adapter A, utökningsstift och
träskruvar som tillbehör).
1. Borra ett hål i väggen. Montera väggutloppsadapter A på
väggen (utsida) med hjälp av 4 utökningsstift och träskruvar
och var noga med att fästa ordentligt. (se bild 19)
2. Anslut frånluftsslangens installerade adapter B (rund
öppning) till väggfrånluftsadapter A.
OBS :
Täck över den oanvända öppningen med adapterkåpan.
Luftkanalen kan allt efter montagekraven lätt komprimeras
eller tänjas ut men kanallängden bör hållas så liten som
möjligt.
VIKTIGT :
BOCKA INTE LUFTKANALEN FÖR MYCKET (SE bild 20)
FÖRSIKTIGHET :
Se till att inga hinder finns vid frånluftsslangens utlopp (inom ett
område av 500 mm), utan att frånluftssystemet kan fungera
korrekt
INSTALLATIONSANVISNINGAR
Vattenutlopp :
- I samband med torkningsdrift avlägsnas
frånluftspluggen, Pluggen från anläggningens
baksida, montera utloppsskarven (5/8 tum
universalhylsa) med ¾ tums slang (anskaffas
lokalt). På modeller utan utloppsanslutning ska
utloppsslangen sättas direkt på öppningen.
Placera slangens öppna ände direkt ovanför
golvbrunnen i din källare. Se härvid bild 21 och
22.
- Om vattennivån i undre skålen når upp till en
förinställd nivå, avger anläggningen 8 ljudsignaler
och digitaldisplayen visar ”P1”. Vid denna
tidpunkt stoppas klimatiseringen/avfuktningen
omgående. Fläktmotorn arbetar emellertid vidare
(detta är normalt).
Flytta anläggningen försiktigt till ett
avtappningsställe, ta bort bottenutloppspluggen
och låt vattnet rinna ur (bild 23). Sätt åter tillbaka
bottenutloppspluggen och starta anläggningen på
nytt tills symbolen ”P1” försvinner. Ring
kundtjänst, om felet återkommer.
Kundtjänst.
OBS : Glöm inte att sätta tillbaka botten
utloppspluggen, innan du använder
anläggningen på nytt.
Placering av
utvidgningsfil
g
3
