11
10

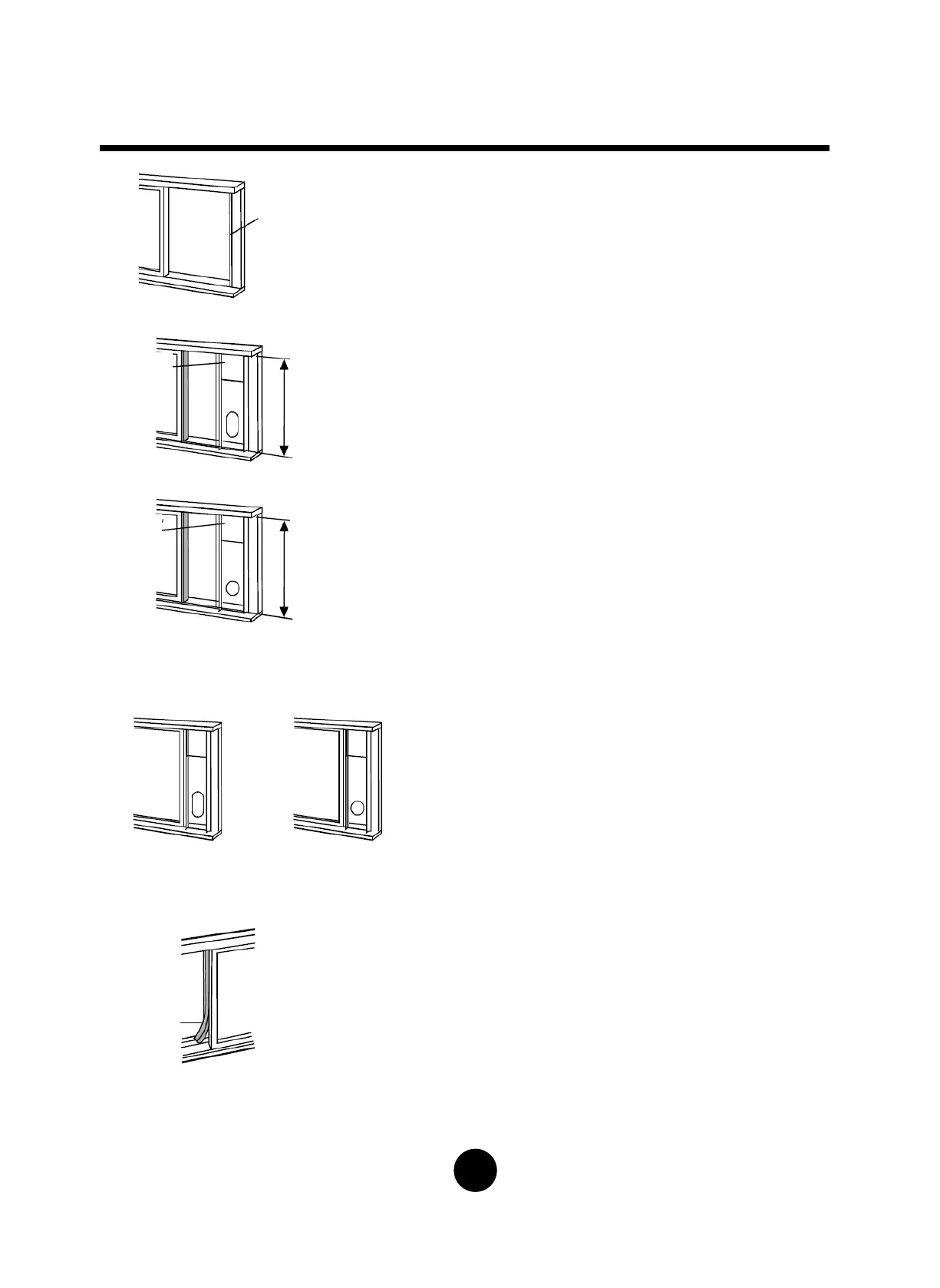

MONTERINGSANVISNINGAR (tillval)
skjutfönster
1.
Bild 8
2. För fram fönsterracksetet till
fönstersockeln. Se bild 9.
3.
Visas på bild 10.
4.
fönsterramen.
5.
täta den öppna spalte
fönsterblad. Visas på bild 11.
MONTERINGSANVISNINGAR (tillval)
Montage i ett sidoplacerat
skumfönster
1. Skär till skumpackningen (självhäftande) till
rät längd och för fram den till fönstersockeln.
2. För fram fönsterracksetet till fönstersockeln.
Anpassa längden på fönsterracksetet
motsvarande Anpassa längden på
fönsterracksetet i enlighet med
fönsterbredden och korta av det ställbara
fönstersetet, om fönsterbredden uppgår till
mindre än 25,5 tum. Öppna fönsterbladet och
för fram fönsterracksetet på fönstersockeln.
Se bild 13.
3. Skär till skumpackningen (självhäftande) till
rät längd och för fram den upptill på fönstret.
Visas på bild 14.
4. Stäng till skjutfönsterbladet säkert mittför
fönstret.
5. Skär skumpackningen till passande längd och
täta den öppna spalten mellan övre och undre
fönsterblad. Visas på bild 15.
Skumpackning A
(självhäftande)
Bild 8
Fönsterset
26,5” ~ 48,0”
eller
Fönstersockel
Sada okien
Fönstersockel
26,5” ~ 48,0”
Bild 9
Fönsterset
Fönstersockel
eller
Fönsterset
Fönstersockel
Bild 10
Bild 11
Skumpackning
Skumpackning A
(självhäftande)
Bild 12
26,5” ~ 48,0”
26,5” ~ 48,0”
Bild 13
Fönsterskiva
fönsterskiva
Bild 14
Bild 15
Skumpack
ning
eller
eller
