UPUTE ZA MONTIRANJE (opcionalne)
Postavljanje crijeva za odvod zraka:
Sukladno vrsti upotrebe treba montirati ili ukloniti crijevo za
odvod zraka i adapter.
Uklonite
NAPOMENE O POSTAVLJANJU
Odvod vode:
- U načinu rada sušenje uklonite čep
Sl. 16
Polo ž aj
pro š irene igle
Adapter A
Poklopac
adaptera
Sl. 17
Sl. 18
Na č ini rada HLA Đ ENJE, AUTOMATSKI
Postavljanj
e
Na č ini rada PROZRA Č IVANJE, SU Š ENJE
Uklanjanje

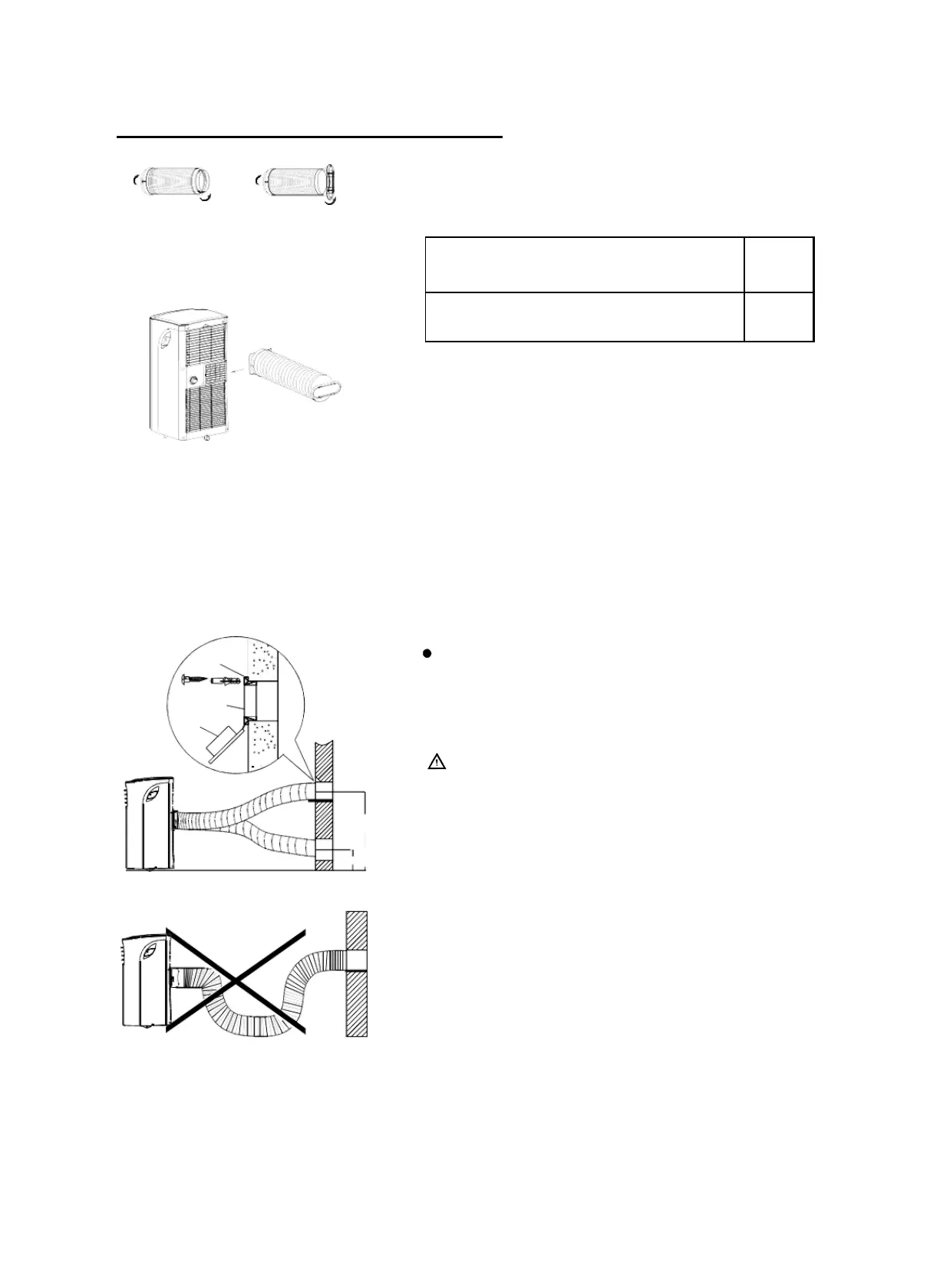

1. Postavite prozorski adapter za odlazni zrak B na crijevo za
odvod zraka kako je prikazano na sl. 16 ili sl. 17. Za montažu
prozorskog seta provjerite na prethodnim stranicama.
2. Pritisnite crijevo za odvod zraka duž smjera strelice u otvor za
odvod zraka (vidi sl. 18).
Moguće je postavljanje crijeva za odvod zraka u zid
(Ne odnosi se na uređaje bez adaptera A, proširenih igli i vijaka
za drvo za pribor).
1. Izbušite rupu u zidu. Montirajte adapter za zidni ispust A na zid (s
vanjske strane) s pomoću 4 proširene igle i vijaka za drvo te
pazite da je dobro pričvršćen. (Vidi sl. 19)
2. Povežite postavljeni adapter B crijeva za odvod zraka (okrugli
otvor) s zidnim adapterom za odvod zrak A.
Napomena:
Zaklopite nekorišteni otvor poklopcem adaptera.
Zračni kanal može se ovisno o zahtjevima montiranja malo
stisnuti ili proširiti, no duljina kanala mora biti što manja.
VAŽNO:
NE SAVIJAJTE PREVIŠE ZRAČNI KANAL (VIDI Sl. 20)
OPREZ:
Sl. 21
priključak za
otjecanje
Sl. 22
sa stražnje strane uređaja, montirajte ispusni spojnik
(univerzalna utičnica 5/8 inča) s crijevom od 3/4 inča
(nabaviti lokalno). U slučaju modela bez priključka za
otjecanje odvodno crijevo montirajte izravno na otvor.
Otvoreni kraj crijeva dovedite izravno putem podnog
odvoda u svojem podrumu. Za to vidi sl. 21 i 22.
- Kada razina vode donje posude dosegne prethodno
određenu razinu, uređaj se oglasi 8 puta, a digitalni
prikaz pokazuje „P1“. U tom trenutku odmah se
zaustavlja klimatizacija/odvlaživanje
. No motor ventilatora i dalje radi (to je
normalno).
Oprezno donesite uređaj na mjesto otjecanja, uklonite
čep podnog odvoda i pustite da vode otječe (sl. 23).
Ponovno umetnite čep i opet pokrenite uređaj sve dok
ne nestane simbol „P1“. Ako se pogreška opet pojavi,
pozovite
Službu za korisnike.
NAPOMENA: Nemojte zaboraviti ponovno staviti čep
podnog odvoda prije nego se ponovno koristite
uređajem.
maks. 120 CM
min 30 CM
Pazite da nema zapreka na ispustu crijeva za odvod zraka
(u podru č ju od 500 mm) kako bi ispu š ni sustav ispravno
radio.
Čep podnog odvoda
Sl. 19
Sl. 20
