UPUTE ZA MONTIRANJE (opcionalne)
UPUTE ZA MONTIRANJE (opcionalne)
Pjenasta brtva
A
(samoljepljiva)

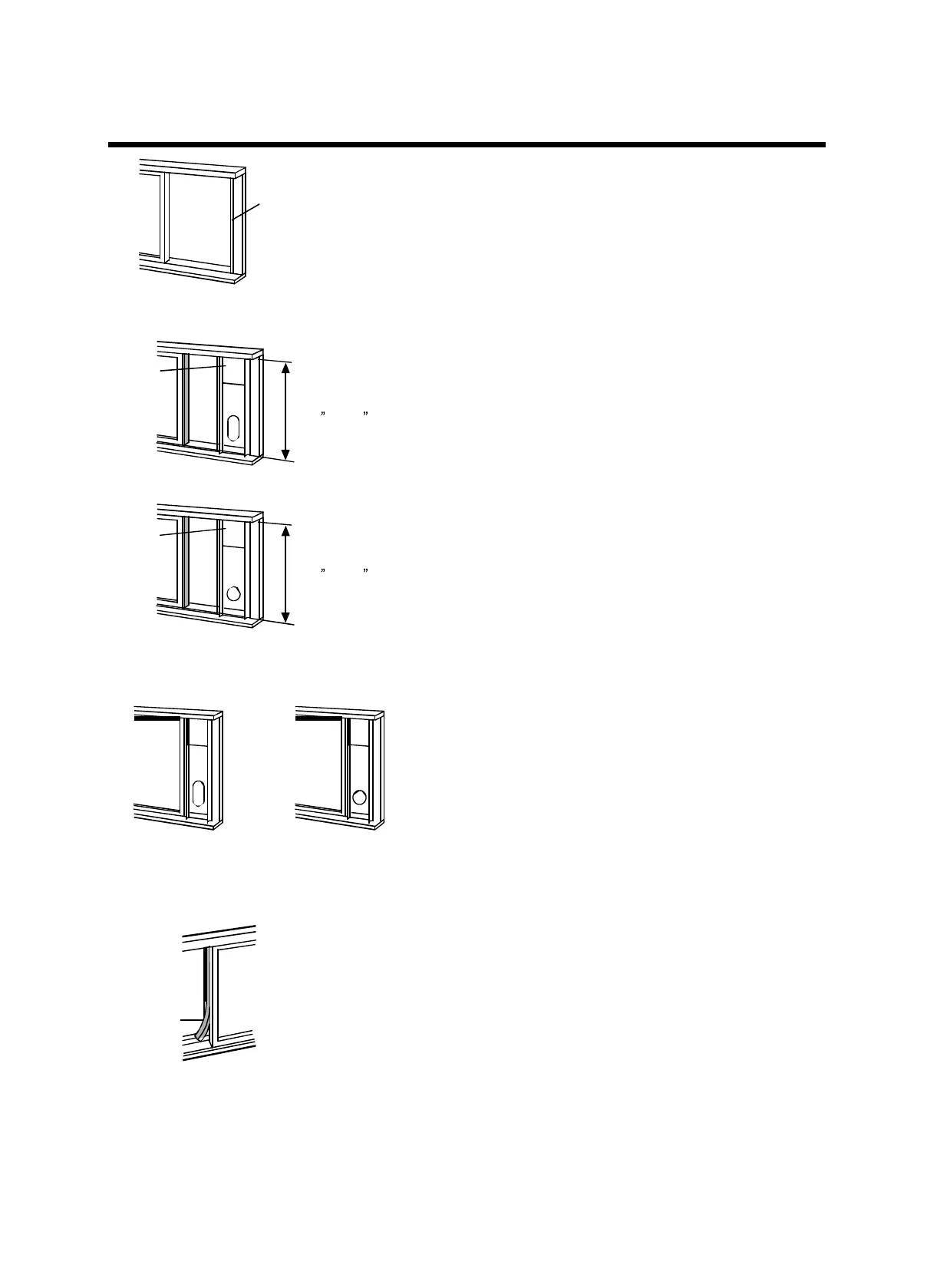

Montaža u dvostruko ovješeni
klizni prozor
Pjenasta brtva
A
(samoljepljiva)
Montaža u bočni klizni
prozor
26,5 ~ 48,0
ili
26,5 ~ 48,0
Sl. 8
Prozorski set
Podgradnja prozora
Prozorski set
Podgradnja prozora
Sl. 9
1.
duljinu i stavite je na podgradnju prozora. Sl. 8
2.
prozora.
prozora iznosi manje od 25,5 inča. Otvor
Vidi sliku 9.
3.
4. Zatvorite prozorsko krilo čvrsto uz prozorski
okvir.
5.
krila. Prikazano na sl. 11.
Prozorski
panel
ili
Prozorski
panel
Sl. 12
26,5 ~ 48,0
26,5 ~ 48,0
Sl. 13
1. Narežite pjenastu brtvu (samoljepljivu) na pravilnu
duljinu i stavite je na prozorski okvir, sl. 12.
2. Pričvrstite set za umetanje u prozor na podgradnju prozora.
Prilagodite duljinu seta za umetanje u prozor prema
širini prozora, skratiti podesivi prozorski set ako širina
prozora iznosi manje od 25,5 inča. Otvorite prozorsko krilo
i stavite set za ugradnju u prozor na podgradnju prozora.
Vidi sliku 13.
3. Narežite pjenastu brtvu (samoljepljivu) na
pravilnu duljinu i stavite je gore na prozor.
Prikazano na sl. 14.
4. Zatvorite krilo kliznog prozora čvrsto uz prozor.
5. Narežite pjenastu brtvu na odgovarajuću duljinu i
izolirajte otvorenu pukotinu između gornjeg i
vanjskog prozorskog krila. Prikazano na sl. 15.
Prozorski set
ili
ili
Podgradnja prozora
Pjenasta brtva
Prozorski
set
Podgradnja prozora
Sl. 10
Sl. 14
Pjenasta
brtva
Sl. 11
Sl. 15
