OSIEN TUNNISTUS
Oman turvallisuutesi vuoksi
Äilytä
laitteen läheisyydessä.
piikkvirtajohtosta.
Sähkötiedot
Varmista, että sähköasennus on riittä valitsemallesi mallille. Tiedot löytyvät sarjakilvestä, joka
sijaitsee kaapin sivulla ja ristikon takana.
Varmista, että ilmastointilaite on asianmukaisesti maadoitettu. Sähköiskujen ja tulipalovaaran
minimoimiseksi asianmukainen maadoitus on tärkeää. Virtajohto on varustettu kolmipiikkisellä
maadoituspistokkeella sähköiskuvaaroilta suojaamiseksi.
Ilmastointilaitetta on käytetvä asianmukaisesti maadoitetussa seinäpistorasiassa. Jos
seinäpistorasia, jota aiot käyttää, ei ole riittävästi maadoitettu tai suojattu viivesulakkeella tai
automaattisulakkeella, anna pätevän sähköasentajan asentaa asianmukainen pistorasia.
Varmista, että pistorasia on käytettävis yksikön asennuksen jälkeen.
Kuva 1
OSIEN TUNNISTUS

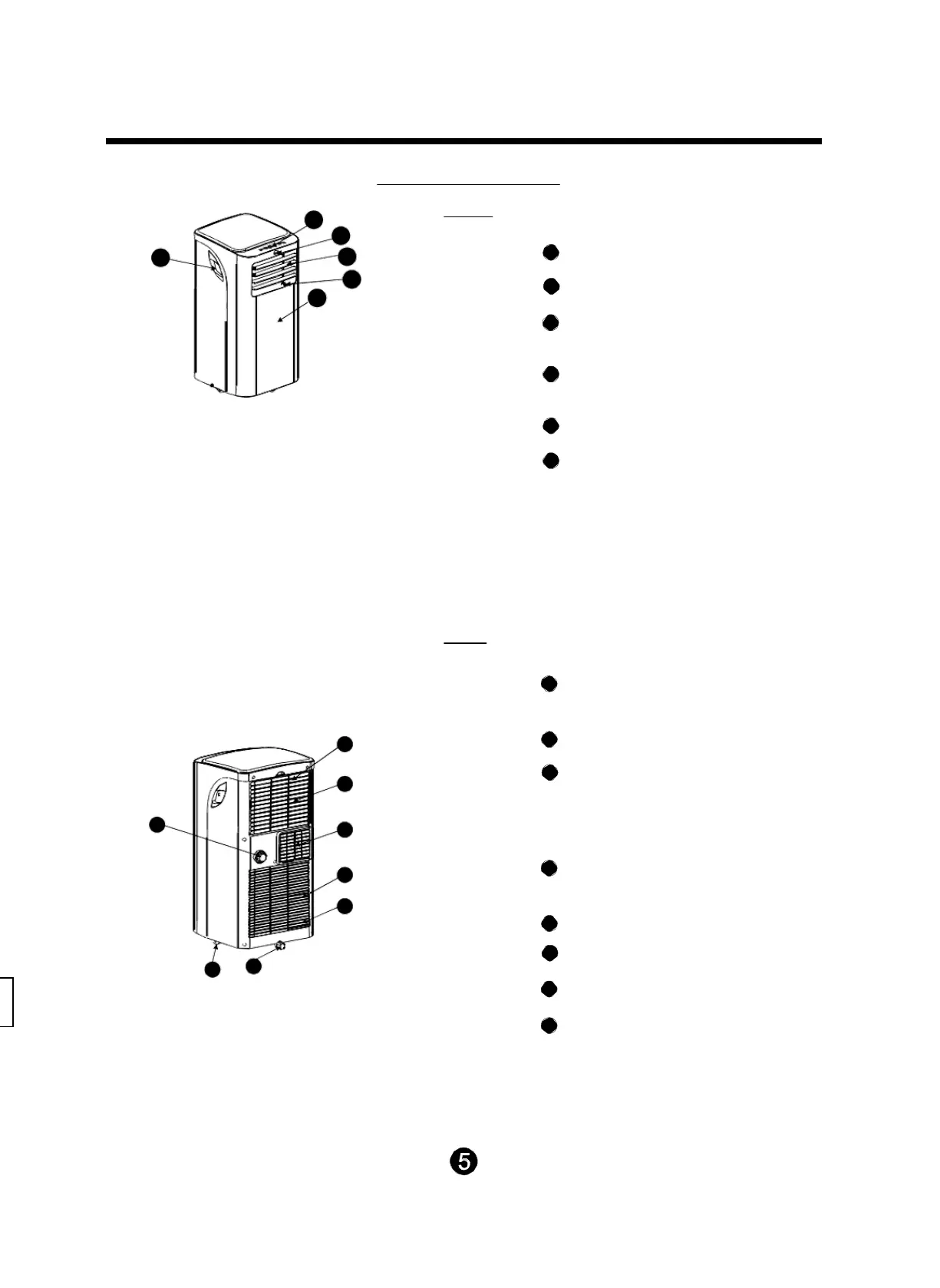

OSIEN NIMET
Edusta
Toimintapaneelin
etäsignaalin vastaanotin
Vaakasuuntainen säleventtiilin
säätövipu (säädä käsin)
Pystysuuntainen säleventtiilin
säätövipu (säädä käsin)
Paneeli
Kantokahva
(molemmilla sivuilla)
Lisävarusteet
7
8
14
9
10
11
13
12
Tausta
Ylempi
ilmansuodatin
(ristikon takana)
Ilman
sisäänott
o Ilman
ulostulo
10 Alempi
ilmansuodatin
(ristikon takana)
Ilman sisäänotto
12
Pohjalevyn poistoaukko
13
Pyörä
14
Poistoaukko
HUOMAA: Lisävarusteosat ( * ), eivät sisälly joihinkin malleihin.
Tarkasta, että kaikki livarusteet sisältyvät pakkaukseen ja katso asennusohjeet niiden käyttöön.
HUOMAA:
Kaikki tämän käyttöoppaan kuvat annetaan vain selitykseksi. Ilmastointilaitteesi voi olla
hieman erilainen. Todellinen malli hallitsee.
VAROITUS
1
2
3
8
9
11
4
7
1
6
2
3
4
5
5
6
OSAT:
OSAN NIMI:
M
ÄÄ
R
Ä
:
tai
Poistoletku (toimitetaan mukana), sovitin B
(pyöreä suu tai litteä suu: riippuen mallista)
ja ikkunan liukusäädinsarja ja pultti (x)
Sovitin B (pyöreä suu) (x)
Seinän poistoilman sovitin A ( x )
Laajennusliitin ja puuruuvi ( x)
Vaahtomuovitiiviste(x)
Kaukosäädin ja paristo (vain
kaukosäätimellisiin malleihin) (X)
Poistoletku
1 kpl
