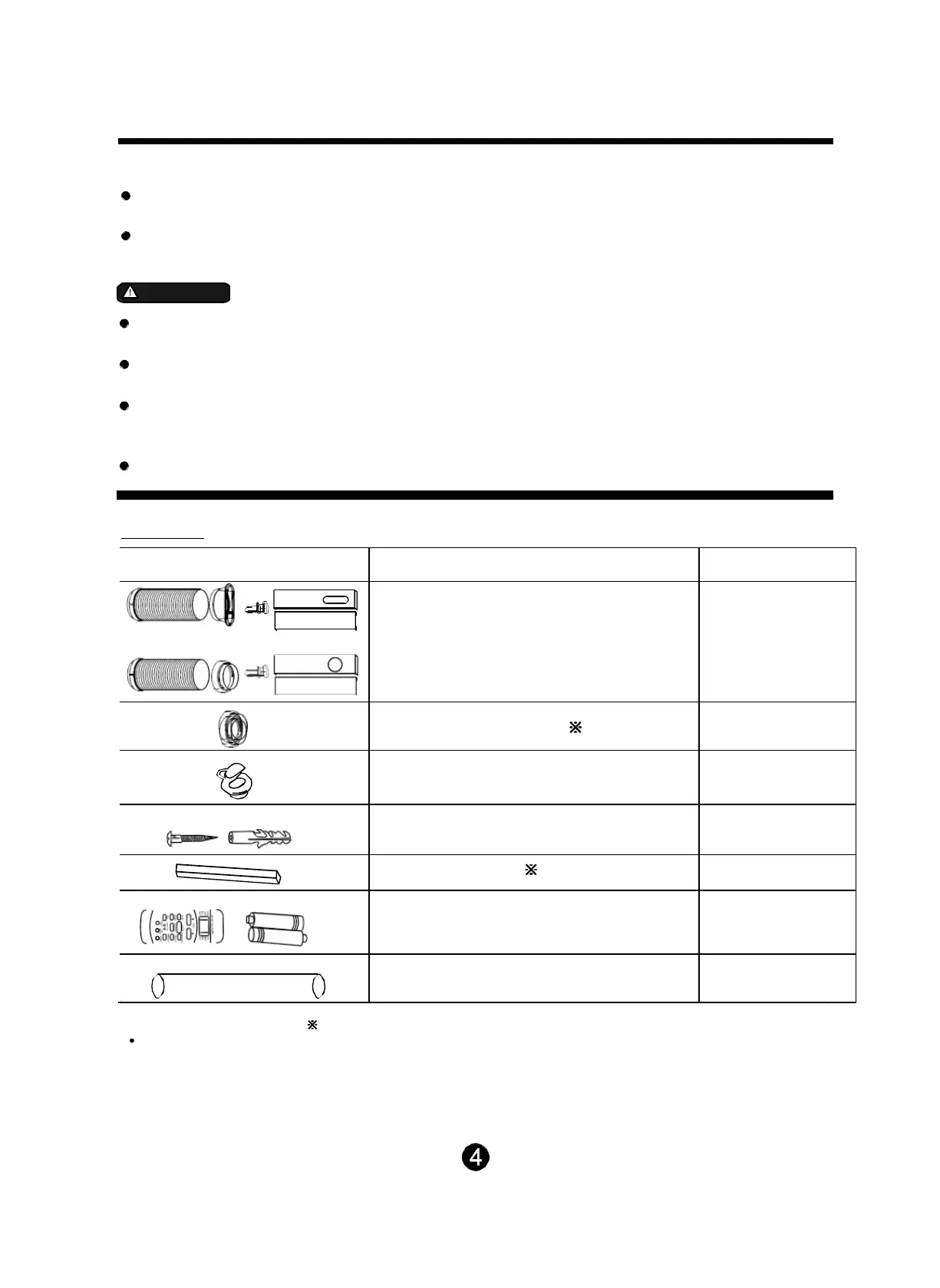

DELE :
DEL-NAVN:
ANTAL :
ell
er
Udstødningsslange (leveret), adapter
B(rund mund eller flad mund:afhængigt af
modeller) og vindueskyder-sæt
og bolt (X)
1 sæt
Adapter B(rund mund) ( )
1 sæt
Vægudstødning Adapter
1 stk.
Ekspansionsprop og træ-skrue( X)
4/ stk.
Skumpakning ( )
3/stk.
Fjernbetjening og batteri
(kun til modeller med fjernbetjening)
1 sæt
Afløbsslange
1 stk.
IDENTIFICERING AF DELE
For din sikkerhed
Opbevar eller brug ikke benzin eller andre brændbare dampe og væsker i nærheden af dette eller
noget andet apparat.
Undgå brandfare eller elektrisk stød. Brug ikke en forlængerledning eller et adapterstik. Fjern ikke
IDENTIFICERING AF DELE
NAVNE PÅ DELE
Front
1
2
ethvert ben fra ledningen.
ADVARSEL
Elektrisk information
Vær sikker på at strømforsyningen er tilstrækkelig til den model du har valgt. Denne information kan
findes på typeskiltet, som er placeret på siden af kabinettet og bag gitteret.
Vær sikker på at klimaanlægget er korrekt jordet. For at minimere stød- og brandfare, er korrekt jording
vigtigt. Den elektriske ledning er udstyret med et trebenet jordingsstik, til beskyttelse mod stød-fare.
Dit klimaanlæg skal bruges i en korrekt jordet vægkontakt. Hvis vægkontakten du påtænker at bruge,
ikke er korrekt jordet, eller beskyttet af en tidsforsinket sikring eller kredsløbsafbryder, få en kvalificeret
elektriker til at installere den korrekte kontakt.
Sørg for at kontakten er tilgængelig efter enhedsinstallation.
6
3
4
5
Fig.1
1 Betjeningspanel
2 Fjernbetjening signalmodtager
3 Horisontalt luftspjæld Kontrolhåndtag
(justér manuelt)
4 Vertikal luftspjæld Kontrolhåndtag
(justér manuelt)
5
Panel
6
Bærehåndtag
(begge sider)
Tilbehør
Bag
s7
7 Øvre luftfilter
(Bag risten)
8
Luftindtag
9
Luftudløb
8
14
9
10
11
13
12
10 Nedre luftfilter
(Bag risten)
11
Luftindtag
12
Bundbakke drænudløb
13 Hjul
14 Drænudløb
BEMÆRK: Valgfrie dele( ), nogle modeller uden.
Kontrollér alt tilbehør inkluderet i pakken, og se venligst installationsinstruktionerne med hensyn
tilderes anvendelse.
BEMÆRK:
Alle illustrationer i denne manual er kun til forklarende formål. Dit klimaanlæg kan være en
smule anderledes. Den faktiske form skal have forrang.
Fig.2
