Jumbo PH Series - Identifikacija Delov; Oprema

利用 pdfFactory 测试版本创建的PDF文档 www.pdffactory.com

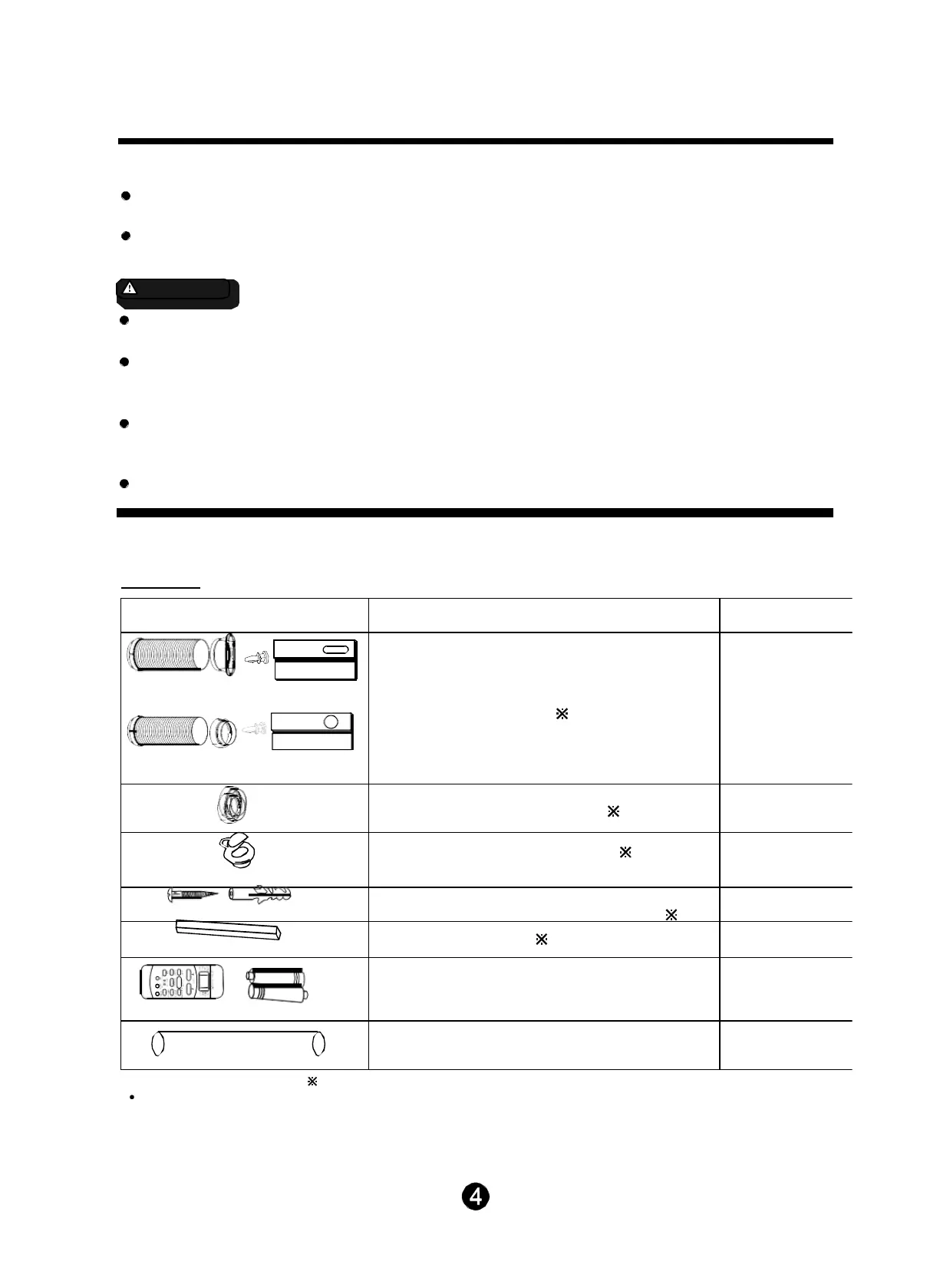

DELI:
IMENA DELOV:
KOLI Č INA:
ali
Odzračevalna cev (priložena), adapter B (okrogla ali
ravna odprtina, odvisno od modela) in komplet
okenskega vstavka ter vijak ( )
1 komplet
Adapter B (okrogla odprtina) ( )
1 komplet
Adapter A za stenski izhod( )
1 kos
Razširitveni nastavek in lesni vijak ( )
4 kosi
Penasto tesnilo ( )
3 kosi
Daljinski upravljalnik in baterija (samo
modeli z daljinskim upravljalnikom)
1 komplet
Odvodna cev
1 kos
IDENTIFIKACIJA DELOV
Za vašo varnost
V bližini te naprave ter drugih naprav ne shranjujte ali uporabljajte bencina oz. drugih vnetljivih
hlapov in tekočin.
Preprečite nevarnost požara zaradi električnega udara. Ne uporabljajte kabelskega podaljška in
adapterskega vtiča. Iz omrežnega kabla ne odstranjujte roglja.
IDENTIFIKACIJA DELOV
IMENA DELOV
Sprednja stran
1
2
OPOZORILO
Informacije o elektri č ni napeljavi
Zagotovite, da bo električno napajanje ustrezalo izbranemu modelu naprave. Ti podatki so navedeni
na tipski ploščici, ki je na stranskem delu ohišja, za rešetom.
Zagotovite, da bo klimatska naprava pravilno ozemljena. Pravilna ozemljitev je pomembna, da se
omeji nevarnost požara in električnega udara. Omrežni kabel ima tripolni varnostni vtič za zaščito
pred električnim udarom.
Klimatska naprava mora biti priključena v ustrezno ozemljeno vtičnico. Če predvidena vtičnica ni
ustrezno ozemljena oz. je zavarovana z zaščitnim FI-stikalom ali s prekinjalom, naj usposobljeni
električar namesti primerno vtičnico.
Pazite na to, da bo vtičnica dostopna tudi po namestitvi naprave.
6 3
4
5
Slika 1
1 Upravljalna plošča
2 Sprejemnik daljinskega signala
3 Krmilna ročica za vodoravno
prezračevalno rešeto (ročno
nastavljivo)
4 Krmilna ročica za navpično
prezračevalno rešeto (ročno
nastavljivo)
5 Obloga
6 Nosilni ročaj (na
obeh straneh)
Oprema
Hrbtna stran
7
7 Zgornji zračni
filter (za rešetom)
8 Dovod zraka
9
Odvod zraka
8
14
9
10
11
13
12
10 Spodnji zračni
filter (za rešetom)
11 Dovod zraka
12
Odvod za spodnji vložek
13 Kolo
14 Odvodni priključek
OPOMBA: Opcijski deli( ), nekateri modeli so brez.
Preglejte, ali je vsa oprema v paketu, in pri uporabi opreme upoštevajte navodila za njeno namestitev.
OPOMBA: Vse slike v tem priročniku so namenjene zgolj ponazoritvi. Vaša klimatska naprava se
lahko nekoliko razlikuje od prikazov. Prednost naj ima dejanska oblika.
Slika 2
