ASENNUSOHJEET (lisävaruste)
Poistoletkun asennus:
Poistoletku ja sovitin on asennettava tai poistettava
käyttötilan mukaisesti.
Poista
ASENNUSOHJEET
Veden tyhjennys:
- Kosteudenpoistotiloissa poista tyhjennysletku
Kuva 16
Laajennusliitti
men paikka
Sovitin A
Sovittimen
korkki
Kuva
17
Kuva 18
COOL, AUTO (VIILEÄ, AUTOM.) -tila
Asenna
FAN,DEHUMIDIFY (PUHALLIN,
KUIVATUS) -tila
Poista

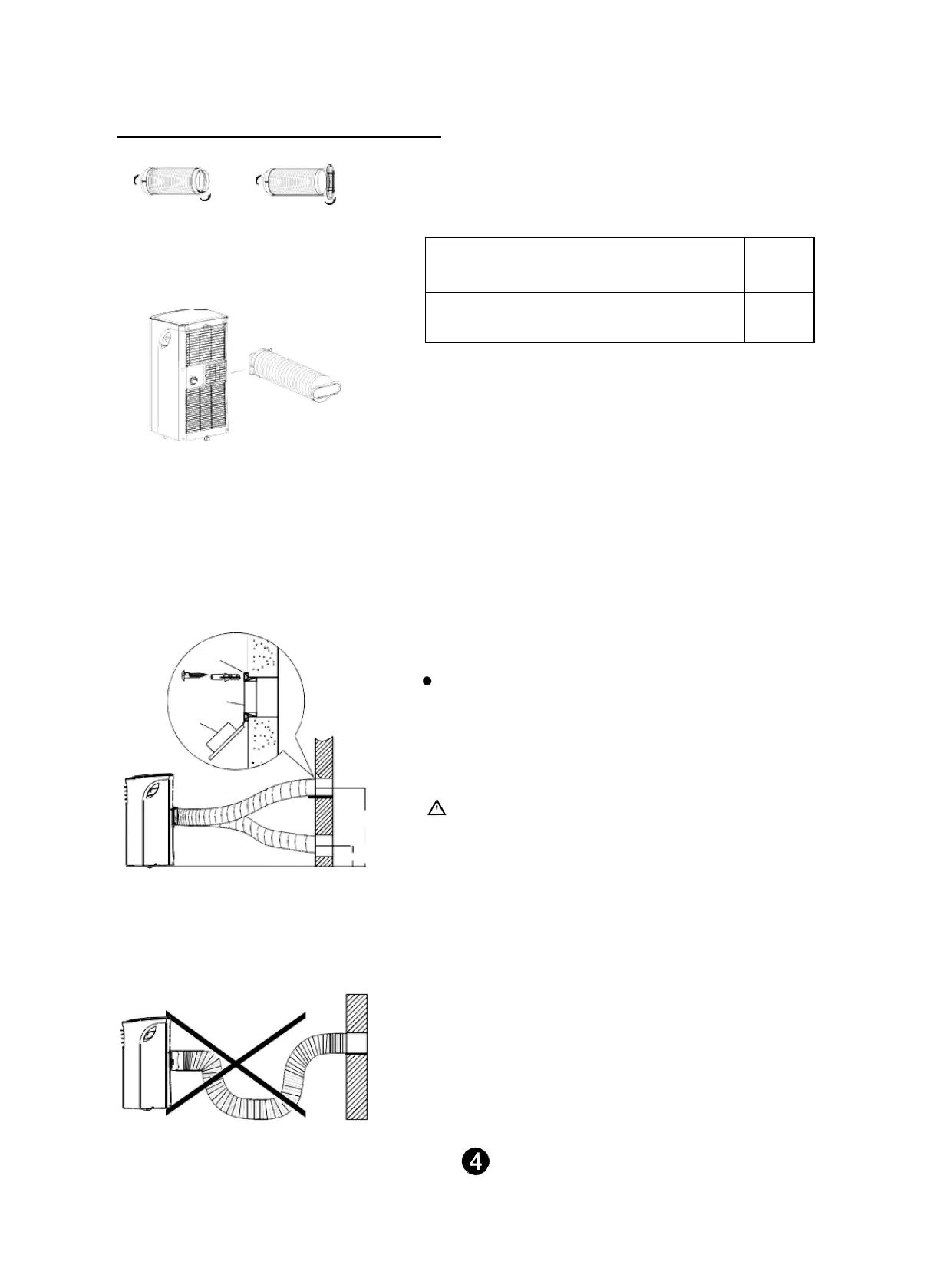

1. Asenna ikkunan poistosovitin B poistoletkuun kuten on
näytetty kuvassa 16 tai 17. Katso aiemmilta sivuilta
ikkunasarjan asennus.
2. Työnnä poistoletku ilman ulostuloaukkoon nuolen
suuntaan (katso kuva 18).
Poistoletku voidaan asentaa seinään
(Ei sovellettavissa yksikköihin, joissa ei ole sovitinta A,
laajennusliitintä ja puuruuveja lisävarusteista).
1. Valmistele reikä seinään. Asenna seinän poistoliitin A
seinään (ulkopuolelle) käyttämällä 4 laajennusliitintä ja
puuruuvia. Varmista kiinnittää huolellisesti. (Katso kuva 19)
2. Kiinnitä poistoletku asennettuna sovittimeen B (pyöreä
suu) seinän poistosovittimeen A.
Huomaa:
Peitä reikä käyttämällä sovitinkorkkia, kun se ei ole
käytössä.
Putkea voidaan kutistaa tai laajentaa kohtuullisesti
asennusvaatimusten mukaisesti, mutta on suositeltavaa
pitää putken pituus minimissään.
TÄRKEÄÄ:
ÄLÄ TAIVUTA PUTKEA (KATSO kuva 20)
NOUDATA VAROVAISUUTTA:
Kuva
21
Jatkuva
tyhjennyslet
ku
poistoliitin
Kuva 22
pistoke yksikön takaa, asenna tyhjennysliitin
(5/8 yleisnaaraskiinnitin) 3 4 letkulla (ostetaan
paikallisesti). Malleille, joissa ei ole
tyhjennysliitintä, kiinnitä vain tyhjennysletku
reikään. Aseta letkun avoin pää suoraan
tyhjennysalueen yli kellarikerroksessasi. Katso
kuvia 21 ja 22.
- Kun pohjalevyn vedentaso ulottuu ennalta
määritellylle tasolle, yksikkö antaa äänimerkin 8
kertaa, digitaalinäytössä lukee 'P1'. Tällöin
ilmastointi/kuivatusprosessi pysähtyy
välittömästi. Puhallinmoottori jatkaa
toimintaansa (tämä on normaalia).
Liikuta yksikkö varovaisesti tyhjennyspaikkaan,
poista pohjan poistoliitin ja anna
veden tyhjentyä (kuva 23). Asenna pohjan
poistoliitin takaisin ja käynnistä kone, kunnes "P1"-
symboli häviää. Jos virhe toistuu, soita
huoltoon.
HUOMAA: Varmista, että asennat pohjan
poistoliittimen takaisin ennen yksikön
käyttöä.
maks. 120
cm min. 30
cm
Varmista, että poistoletkun ilman ulostulon ympärillä ei ole
esteitä (500 mm:n alueella), jotta poistojärjestelmä toimisi
asianmukaisesti.
Pohjan poistoliitin
Kuva 19
Kuva 23
