Jumbo PH Series - Identificarea Pieselor; Accesorii

利用 pdfFactory 测试版本创建的PDF文档 www.pdffactory.com

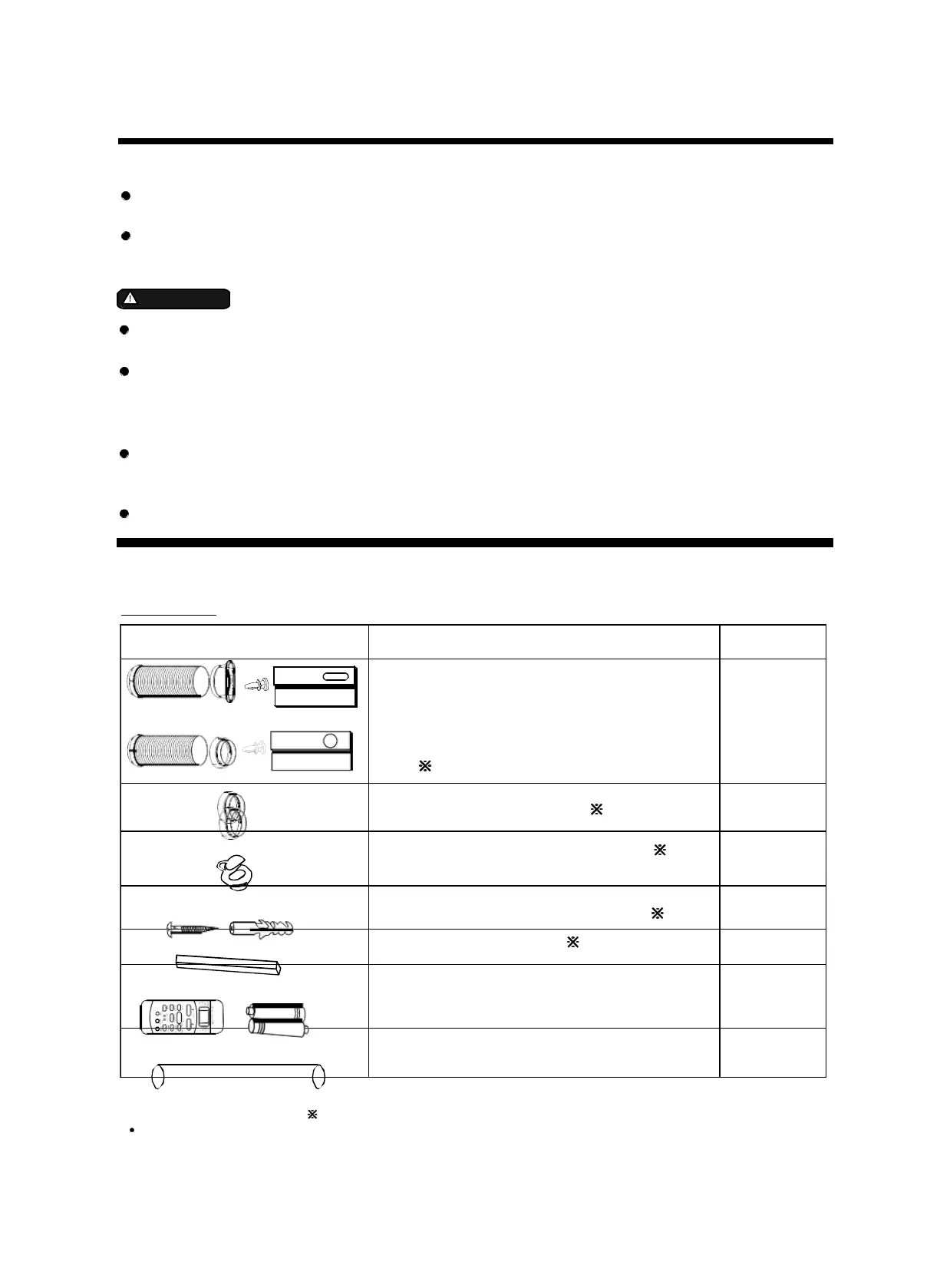

PIESE:
NUMELE PIESEI:
CANTITATE
:
sau
Furtun de evacuare aer (livrat în cutie),
adaptor B (orificiu rotund sau plat, în funcție
de model) & kit culisant pentru fereastră &
șurub
( )
1 set
Adaptor B (orificiu rotund) ( )
1 set
Adaptor de perete evacuare aer A( )
1
buc.
Știft de extindere și șurub de lemn ( )
4 buc.
Garnitură din spumă ( )
3 buc.
Telecomandă și baterii (numai
modelele cu telecomandă)
1 set
Furtun de evacuare
1 buc.
IDENTIFICAREA PIESELOR
Pentru siguranța dumneavoastră
Nu depozitaţi sau folosiţi benzină sau alte lichide şi vapori inflamabili în apropierea acestui aparat
sau a altor aparate.
Evitaţi riscurile de incendiu prin electrocutare. Nu folosiţi un prelungitor sau un adaptor de priză.
Nu scoateţi niciun pin de la cablul de alimentare.
IDENTIFICAREA PIESELOR
DENUMIREA
PIESELOR
Partea din față
1
2
AVERTIZARE
Informa ț ii electrice
Asiguraţi-vă că alimentarea electrică este adecvată pentru modelul pe care l-aţi ales. Aceste informaţii
se găsesc pe plăcuța de identificare, amplasată pe latura unităţii în spatele grilajului.
Asiguraţi-vă că instalația de climatizare dispune de o împământare corespunzătoare. Pentru a
minimiza riscul de electrocutare şi incendiu, este important ca aparatul să dispună de o împământare
adecvată. Cablul de alimentare este echipat cu un ştecher cu trei contacte protejate, pentru protecţie
împotriva electrocutării.
Instalația de climatizare trebuie alimentată la o priză cu împământare corespunzătoare. Dacă priza
existentă nu dispune de împământare corespunzătoare sau este protejată cu un întrerupător RCD
sau un disjunctor, chemaţi un electrician calificat să instaleze o priză corespunzătoare.
Asiguraţi-vă că priza de perete este accesibilă după instalarea unităţii.
6 3
4
5
Fig. 1
1 Panou de comandă
2 Receptor telecomandă
3 Pârghie de comandă grilaj
orizontal de ventilație (reglabil
manual)
4 Pârghie de comandă grilaj
vertical de ventilație (reglabil
manual)
5 Carcasă
6 Mâner pentru
transport
(ambele laturi)
Accesorii
Partea din spate
7
7 Filtru de aer
superior (în
spatele grilajului)
8 Admisie aer
9
Evacuare aer
8
14
9
10
11
13
12
10 Filtru de aer
inferior (în spatele
grilajului)
11 Admisie aer
12
Scurgerea tăviței inferioare
13 Rotiță
14 Racord scurgere
NOTĂ: Piese opționale( ), unele modele fără.
Verificaţi dacă sunt incluse toate accesoriile în pachet şi consultaţi instrucţiunile de instalare pentru a
le utiliza.
NOTĂ:
Toate ilustraţiile din acest manual sunt doar în scop informativ. Instalația dvs. de climatizare
poate fi uşor diferită. Forma actuală trebuie să domine.
Fig. 2
