ALKATRÉSZEK AZONOSÍTÁSA
Az Ön biztonsága érdekében
 Ne használjon vagy tároljon
berendezés vagy egyéb más berendezés közelében.

adaptereket. Ne távolítsa el egyik sarkot sem a hálózati vezetékről.
Elektromos tudnivalók

található.
 Ügyeljen
vezeték hárompólusú érintésvédett dugasszal van ellátva az áramütésveszély
elkerüléséhez.
 Klímaberendezését szakszerűen földelt konnektorról kell üzemeltetni. Ha a tervezett
konnektor nincs megfelelően földelve, vagy FI-
biztosítva, szakképzett villanyszerelő által telepítsen megfelelő konnektort.
 Ügyeljen arra, hogy a konnektorhoz könnyen hozzáférjen a berendezés telepítését
követően.
Tartozék
RÉSZEK :
MEGNEVEZÉS :
vagy
Légelvezető tömlő (mellékelve), B adapter
(kerek vagy lapos nyílás modelltől függően) &
Ablakkészlet & Csavarok ()
1
B adapter (kerek nyílás) ()
1
Fali légelvezető adapter A ()
1
Kibővítőcsap és facsavar ()
4
Műhab szigetelés ()
3
Távvezérlő és elemek (csak távvezérlős
modellekben)
1
Leeresztő tömlő
1
TUDNIVALÓ: Opcionális részek (  ),egyes modelleken nem adott.

esetében a telepítési útmutatásokat.
TUDNIVALÓ: Az útmutatóban található összes ábra csupán
kell figyelembe venni.
ALKATRÉSZEK AZONOSÍTÁSA

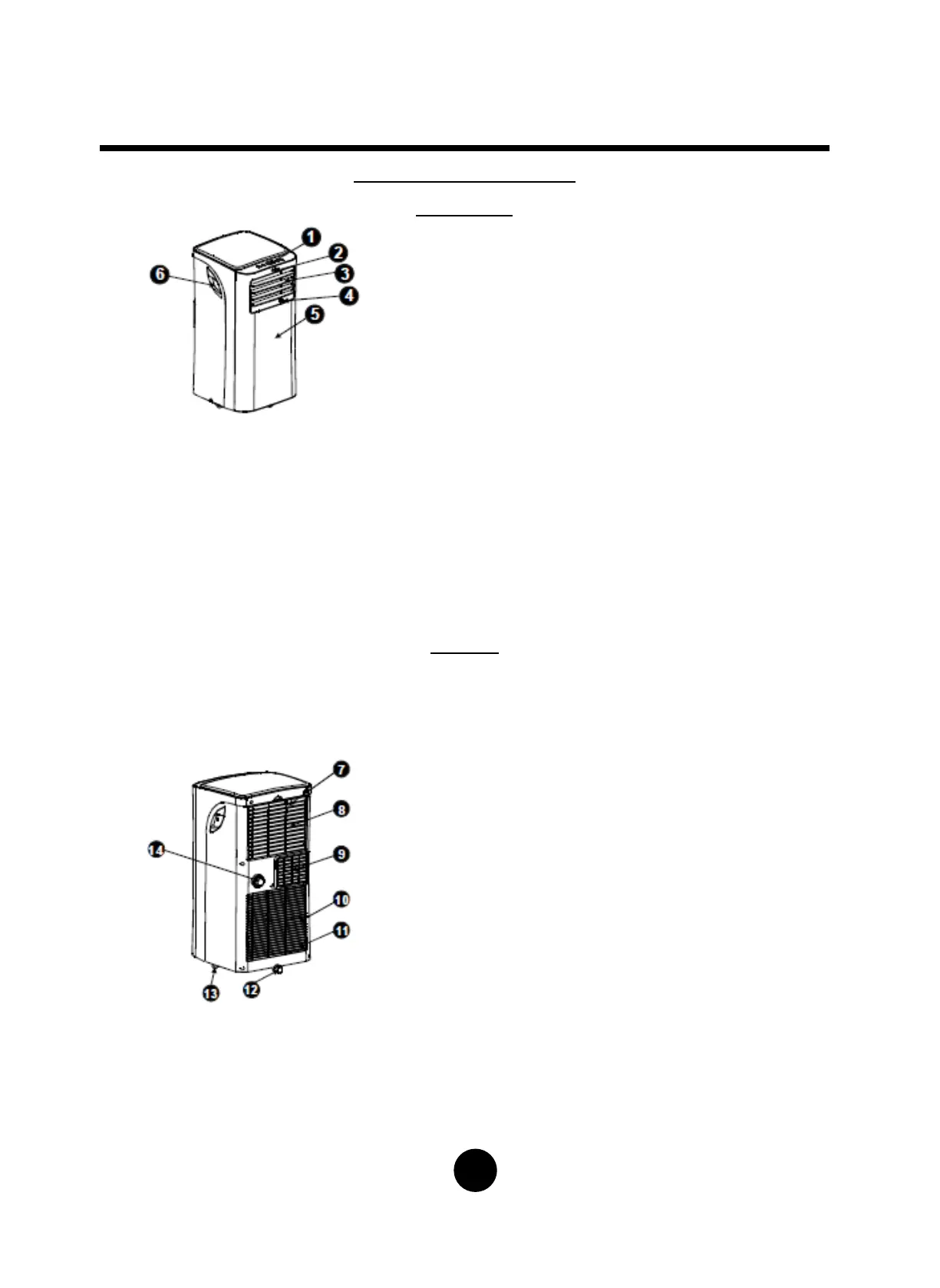

ALKATRÉSZEK NEVEI
Elülső oldal
1 Kezelőfelület
2 Távvezérlő vevőegység
3 Vízszintes szellőzőrács vezérlőkar
(manuálisan beállítható)
4 Függőleges szellőzőrács vezérlőkar
(manuálisan beállítható)
5 Burkolat
6 Szállítófogantyúk
(mindkét oldalon)
Hátoldal
7 Felső légszűrő
(rács mögött)
8 Légbeömlő
9 Légkieresztő rés
10 Alsó légszűrő
(rács mögött)
11 Légbeömlő
12 Alsó tál kieresztője
13 Kerék
14 Leeresztő csatlakozó
VIGYÁZAT
1. ábra
2. ábra
