MONTERINGSHENVISNINGER (alternativ)

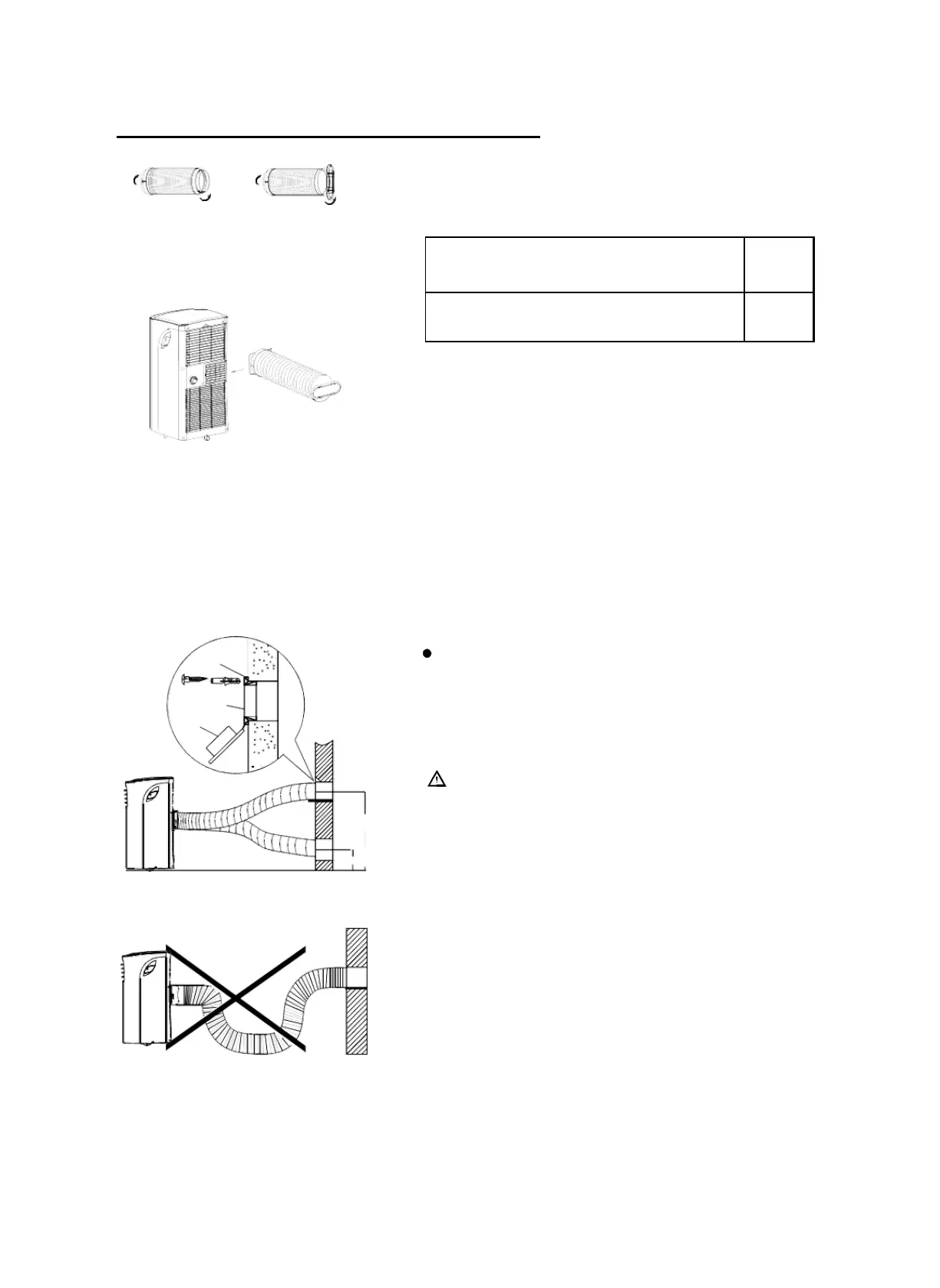

Installasjon av avtrekksluftslangen
Tilsvarende brukstypen må avtrekksluftslange og adapter
monteres eller fjernes.
Fjern
INSTALLASJONSHENVISNINGER
Vannavløp:
- I tørkedrift fjerner du avløpet-
Bilde 16
Plassering av
utvidelsestifte
n
Adapter A
adapter-
hette
Bilde
17
Bilde 18
1.
Installer vindu-avtrekksluft-adapter B på avtrekksluftslangen som
vist i bilde 16 eller 17. Se de forrige sidene for montering av
vindusettet.
2.
Trykk avtrekksluftslangen langs pilretningen i
luftutslippsåpningen (se bilde 18).
Avtrekksluftslangen kan installeres i veggen.
(gjelder ikke anlegg uten adapter A, utvidelsesstifter og
treskruer for tilbehør).
1.
Bor et hull i veggen. Monter veggutslipp-adapter A i veggen
(utside) med 4 utvidelsesstifter og treskruer, se til at det festes
godt. (se bilde 19)
2.
Forbind installert adapter B til avtrekksluftslangen (rund åpning)
med vegg-avtrekksluftadapter A.
Henvisning:
Ubrukt åpning dekkes til med adapterhette.
Luftkanalen kan komprimeres eller tøyes lett, alt etter
monteringskrav, men kanallengden bør holdes så minimal
som mulig.
VIKTIG:
LUFTKANALEN MÅ IKKE OVERBØYES (SE bilde 20)
FORSIKTIG:
Bilde
Avløpsforbindelse
Bilde 22
Støpsel fra anleggets bakside, monter
avløpsforbinder (5/8 tommers universal bøssing) med
3/4 tommers slange (kjøpes lokalt). På modeller uten
avløpsforbindelse monteres avløpsslangen direkte i
åpningen. Den åpne enden til slangen føres i
kjelleren din direkte over gulvavløpet. Se bilde 21 &
22.
- Når vannivået til nedre skål når et forhåndsbestemt
nivå piper anlegget 8 ganger og digitalvisningen
viser "P1". På dette tidspunktet stopper
klimatiseringen/avfuktingen
øyeblikkelig. Men viftemotoren fortsetter å gå
(det er normalt).
Før anlegget forsiktig til et avløpssted, fjern
gulvpluggen og la vannet renne ut (bilde 23). Sett
gulvpluggen inn igjen og start anlegget på nytt, helt til
symbolet "P1" forsvinner. Ring kundetjenesten
dersom feilen oppstår
på nytt.
HENVISNING: Ikke glem å sett inn gulvpluggen
igjen, før du bruker anlegget igjen.
maks. 120CM
min 30CM
Se til at det ikke finnes hindringer i utl
ø
pet til
avtrekksluftslangen (i omr
å
det p
å
500 mm), slik at
avtrekksluftsystemet fungerer riktig.
Gulvplugg
Bilde 19
Bilde 23
Bilde 20
