PAIGALDUSJUHISED (valikuline)
Heitõhuvooliku paigaldamine
Olenevalt kasutusest tuleb heitõhuvoolik ja liitmik paigaldada või
eemaldada.
Eemaldage
PAIGALDAMISJUHISED
Vee äravool
- Kuivatamisrežiimis eemaldate tühjendus-
Joonis 16
Laiendustihvti
asend
Liitmik A,
liitmiku
kork
Joonis 17
Joonis 18
T öö re ž iimid JAHUTAMINE, AUTOMAATNE
Paigaldage
T öö re ž iimis Õ HUTAMINE, KUIVATAMINE
Eemaldage
1. Paigaldage akna heitõhuliitmik B heitõhuvoolikule, nagu on
näidatud joonisel 16 või 17. Aknakomplekti paigaldamisjuhised
leiate eelnevatelt lehekülgedelt.
2. Vajutage heitõhuvoolik noole suunas õhu väljalaskeavasse (vt
joonist 18).
Heitõhuvooliku võib paigaldada seina sisse
(Ei kehti seadmetele, millel puudub liitmik A, laiendustihvtid ja
tarvikute puidukruvid.)
1. Puurige seina sisse auk. Paigaldage seina väljalaskeliitmik A
kontrollige, kas kinnitus on korralik. (vt joonist 19)
2.
seina heitõhuliitmikuga A.
Märkus.
Katke kasutamata ava liitmiku korgiga.
võimalikult lühike.
TÄHTIS!
ÄRGE VÄÄNAKE ÕHUKANALIT LIIGSELT (vt joonist 20)!
ETTEVAATUST!
Joonis 21

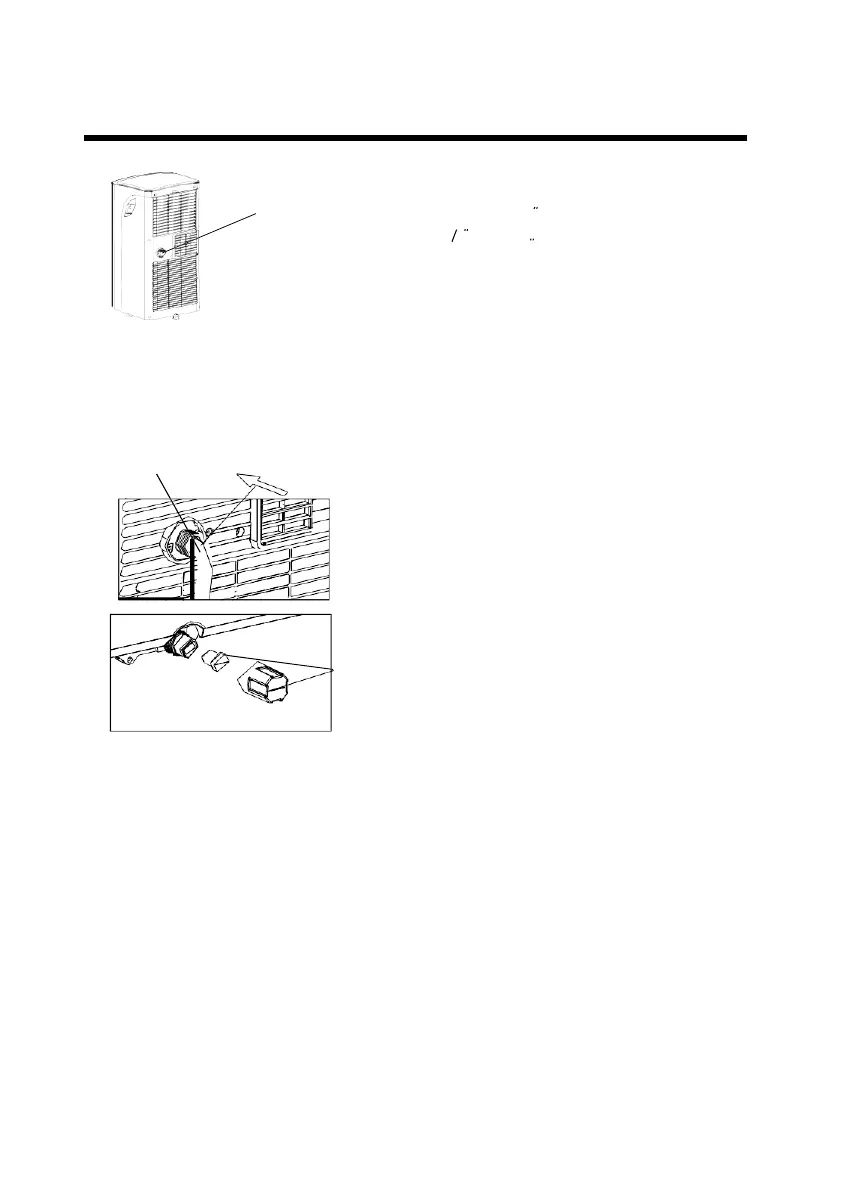

Pideva äravoolu voolik
Äravoolu ühendus
Joonis 22
seadme tagakülje kork, paigaldage äravoolu ühendus
(5/8-tolline universaalpuks) 3/4-tollise voolikuga
(soetab paigaldaja). Äravoolu ühenduseta mudelite
puhul paigaldage tühjendusvoolik otse avale.
Paigaldage vooliku lahtine ots oma keldri
äravooluavale kohale. Vt jooniseid 21 ja 22.
- Kui veetase saavutab alumises kausis teatud
taseme, piiksub seade kaheksa korda ja
digitaalnäidikul on näit P1. Sel momendil peatub
kliimaseade/kuivatamine viivitamata. Ventilaatori
mootor töötab siiski edasi (see on nii ette nähtud).
Viige seade ettevaatlikult tühjenduskohta, eemaldage
põhja tühjenduskork ja laske veel välja voolata (joonis
23). Pange põhja tühjenduskork tagasi ja käivitage
seade taas, kuni sümbol P1 kaob. Kui viga esineb
uuesti, võtke ühendust klienditeenindusega.
MÄRKUS. Ärge unustage põhja tühjenduskorki enne
seadme kasutamise jätkamist tagasi panna.
maks. 120 cm
min 30 cm
J ä lgige, et heit õ hutoru v ä ljalaske juures poleks ü htki
takistust (500 mm ulatuses), et heit õ hus ü steem saaks
õ igesti t öö tada.
Põhja tühjenduskork
Joonis 19
Joonis 23
Joonis 20 12 13
