Jumbo PH Series - Identifikasjon Av Delene; Tilbehør

利用 pdfFactory 测试版本创建的PDF文档 www.pdffactory.com

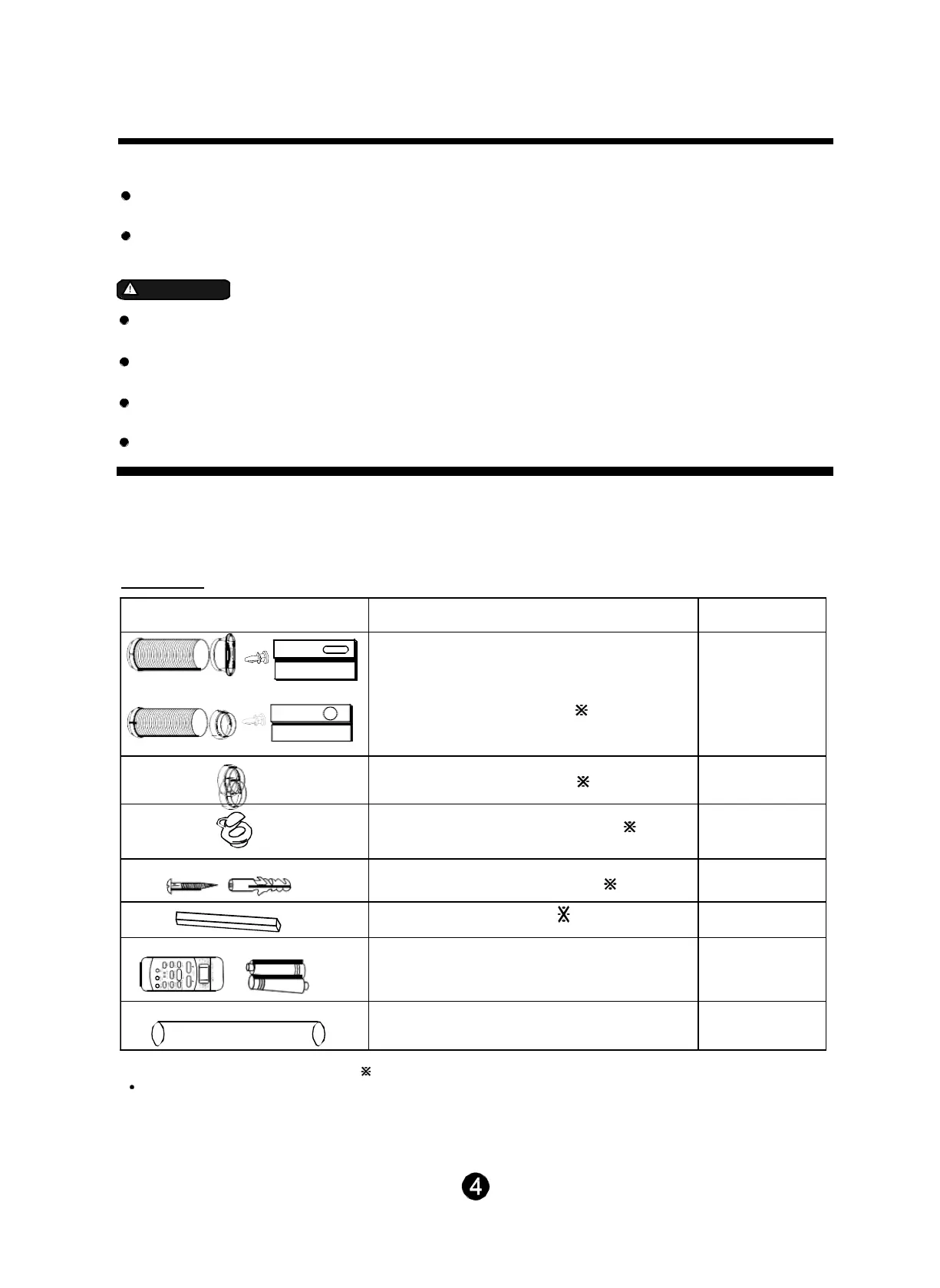

DELER:
DELNAVN:
MENGDE:
eller
Avtrekksluftslange (medlevert), adapter B
(rund eller flat åpning, alt etter modell) &
skyvesett & skrue for vindu
( )
1 sett
Adapter B (rund å pning) ( )
1 sett
Vegg-avtrekksluft-adapter A( )
1 stykk
Utvidelsestift og treskrue ( )
4 stykk
Skumstoffpakning ( )
3 stykk
Fjernkontroll og batteri (kun for
modeller med fjernkontroll)
1 sett
Avtrekksluftslange
1 stykk
IDENTIFIKASJON AV DELENE
For din sikkerhet
Du må ikke lagre eller bruke bensin eller andre brennbare damper og væsker i nærheten av dette
eller andre apparater.
Unngå brannfare pga. elektrisk strømstøt. Ikke bruk forlengelsekabler eller adapterplugger. Ikke
fjern poler fra nettkabelen.
IDENTIFIKASJON AV DELENE
NAVN PÅ DELENE
Fremside
1
2
ADVARSEL
Elektriske informasjoner
Se til at strømforsyningen er passende for modellen din. Disse informasjonene finnes på skriftskiltet
som er på kapselsiden bak gitteret.
Se til at klimaanlegget jordes riktig. Riktig jording er viktig for å unngå brann og redusere elektrisk
strømstøt. Nettkabelen har en trepolet støtsikker kontakt for å beskytte mot elektrisk strømstøt.
Klimaanlegget ditt må brukes over en riktig jordet stikkontakt. Er ikke stikkontakten riktig jordet eller
sikret med en FI-bryter eller skillebryter må en autorisert elektriker installere en riktig stikkontakt.
Se til at stikkontakten er tilgjengelig for anlegget etter montering.
6 3
4
5
Bilde 1
1 Betjeningsfelt
2 Fjernkontrollmottaker
3 Horisontalt ventilasjonsgitter
styrespake (kan reguleres
manuelt)
4 Vertikalt ventilasjonsgitter
styrespake (kan reguleres
manuelt)
5 Forkledning
6 Bærehåndtak
(begge sider)
Tilbehør
Bakside
7
7 Øvre luftfilter (bak
gitter)
8 Luftinngang
9
Luftutgang
8
9
10
11
13
12
10 Nedre luftfilter
(bak gitter)
11 Luftinngang
12
Avløp til nedre skål
13 Hjul
14 Avløpsforbindelse
HENVISNING: Alternative deler( ), enkelte modeller uten.
Kontroller at alt tilbehør finnes i pakken og vær obs på installasjonshenvisningene til disse.
HENVISNING:
Alle bilder i denne håndboken er kun eksempler. Klimaanlegget ditt kan ha små
forskjeller. Virkelig form skal gjelde.
Bilde 2
