INSTRUCTIONS DE MONTAGE (en option)

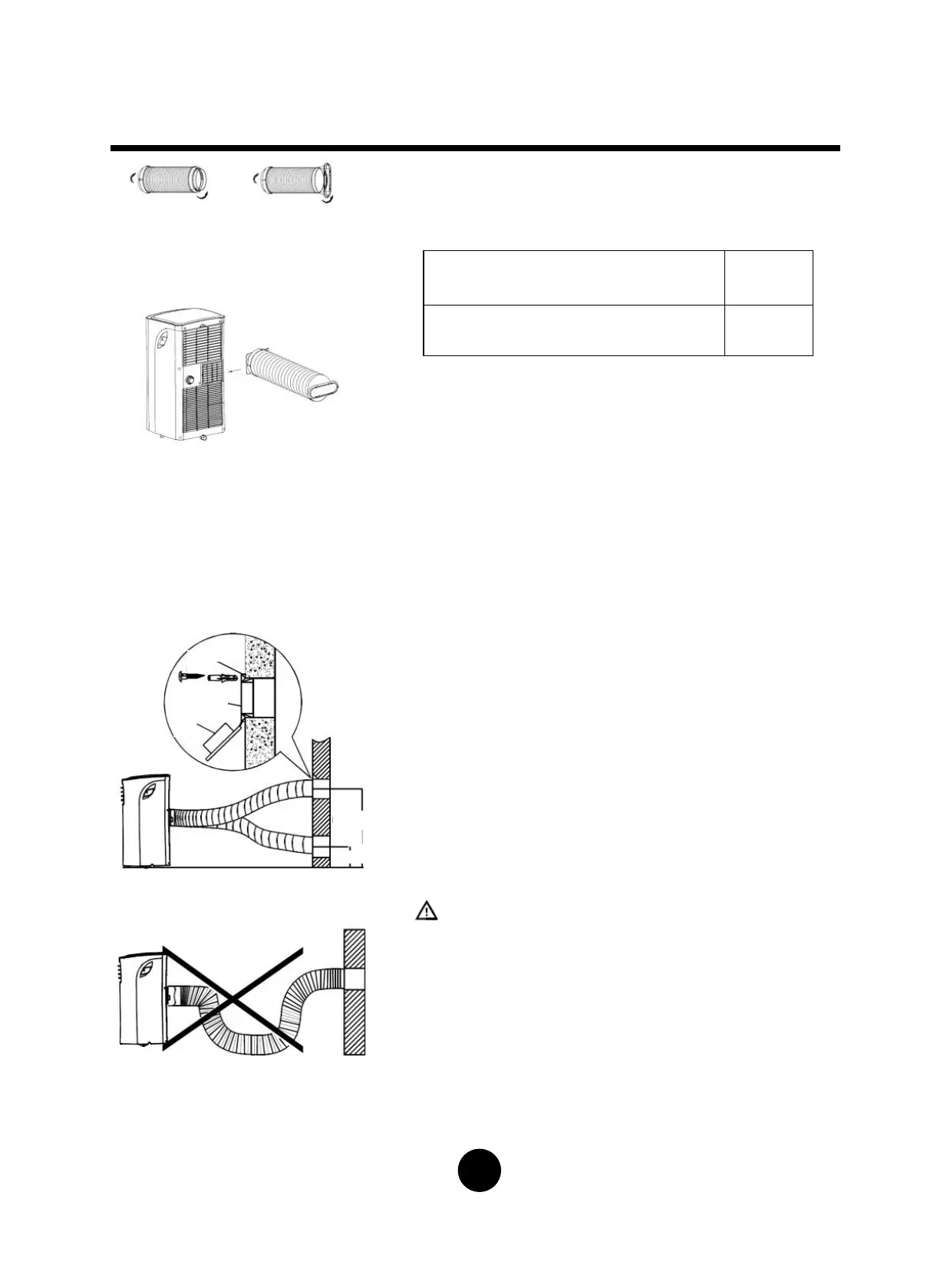

Installation du flexible d’évacuation de l’air
vicié :
Le flexible de l’air d’échappement et l’adaptateur doivent être montés
ou retirés en fonction du type d’utilisation.
Modes de service
REFROIDISSEMENT, AUTO
Modes de service
VENTILATION, S
É
CHAGE
1.Installez l’adaptateur de l’air d’échappement de la fenêtre B
sur le flexible de l’air d’échappement comme cela est
montré dans l’ill.16 ou 17. Voyez sur les pages précédentes
pour le montage du kit de la fenêtre.
2. Appuyez sur le flexible de l’air d’échappement le long du
sens de la flèche dans l’ouverture de l’évacuation de l’air
(voir ill. 18).
Le flexible de l’air d’échappement peut être installé dans
le mur
(Ne convient pas aux installations sans adaptateur A, les
goupilles d’extension et les vis à bois pour accessoires).
1. Percez un trou dans le mur. Montez l’adaptateur de sortie
de mur A sur le mur (face extérieure) au moyen de 4
goupilles d’extension et vis à bois et veillez à une fixation
solide. (Voir ill. 19)
2. Reliez l’adaptateur installé B du flexible de l’air
d’échappement (ouverture ronde) avec l’adaptateur d’air
d’échappement mural A.
Remarque :
Recouvrez l’ouverture non utilisée d’un capuchon
d’adaptateur.
Le canal d’air peut se comprimer ou se dilater légèrement en
fonction des exigences de montage, mais la longueur du
canal doit être maintenue aussi courte que possible.
IMPORTANT :
NE PLIEZ PAS TROP LE CANAL D’AIR (VOIR ill. 20)
PRUDENCE :
Veillez à ce qu’aucun obstacle ne se trouve sur la sortie du
flexible de l’air d’échappement (dans la zone des 500 mm), afin
que le système d’évacuation fonctionne correctement.
INSTRUCTIONS D’INSTALLATION
Évacuation de l’eau :
- Enlevez l’évacuation en mode de séchage
Bouchon de la face arrière de l’installation,
monter le connecteur d’évacuation (douille 5/8
pouces) avec un flexible 3/4 pouce (acquis
localement). Dans le cas des modèles sans
raccordement d’évacuation, posez le flexible de
raccordement directement sur l’ouverture.
Amenez l’extrémité libre du flexible directement
dans votre cave en passant par l’évacuation au
sol. Voir à cet effet les ill. 21 et 22.
- Si le niveau d’eau de la coque inférieure atteint
un état prédéfini, l’installation siffle et l’affichage
numérique affiche « P1 ». A ce moment, la
climatisation/la déshumidification s’arrête
immédiatement. Le moteur du ventilateur
continue cependant à fonctionner (ce qui est
normal).
Amenez prudemment l’installation à un point,
retirez le bouchon d’évacuation au sol et laissez
l’eau s’écouler (ill.23). Replacez le bouchon
d’évacuation au sol et redémarrez l’installation
jusqu’à ce que le symbole « P1 » disparaisse.
Appelez le SAV si l’erreur réapparaît.
REMARQUE : N’oubliez pas de remettre le
bouchon d’évacuation au sol avant de réutiliser
l’installation.
Adaptateur
capuchon
d
’
adaptateur A
Position de la goupille
d
’
extension
Enlevez-le
Raccordement
d’écoulement
Flexible pour le
déroulement continu
Bouchon d’évacuation au sol
