Jumbo PH Series - Légelvezető Tömlő Telepítése

利用pdfFactory测试版本创建的PDF文档www.pdffactory.com
13
12
SZERELÉSI ÚTMUTATÓ (opcionális)
Légelvezető tömlő telepítése:
A használati módtól függően fel kell szerelni vagy el kell távolítani a
légelvezető tömlőt és adaptert.
H Ű T É S, AUTO ü zemm ó dok
Telep í t é s
SZELL Ő ZTET É S, SZ Á R Í T Á S ü zemm ó dok
Elt á vol í t á s
1. Telepítse a B ablak-légelvezető adaptert az
elvezetőtömlőre a 16. vagy 17. ábrán látható módon. Az
ablak-szerelőkészlet felszereléséhez lásd az előző
oldalakat.
2. Nyomja be a légelvezető tömlőt a nyíl irányába a légkiömlő
nyílásba (ld. a 18. ábrát)
A légelvezető tömlő falba szerelhető
(Nem érvényes A adapter, kibővítőcsap és facsavar
tartozékok nélküli berendezésekre).
1. Fúrjon egy lyukat a falba. Szerelje a fali A adaptert a falra
(külső oldal) 4 kibővítőcsap és facsavar segítségével,
ügyeljen a megfelelő rögzítésre. (lásd a 19. ábrát)
2. Az elvezetőtömlő felszerelt B adapterét (kerek nyílás)
csatlakoztassa a fali A adapterhez.
Tudnivaló :
A nem használt nyílást fedje le az adaptersapkával.
 A levegőcsatorna a szerelési körülményektől függően
enyhén elferdíthető, de a hosszát a lehető legrövidebbre kell
fogni.
FONTOS :
NE HAJLÍTSA MEG TÚLZOTTAN A LEVEGŐCSATORNÁT
(LD. 20. ÁBRÁT)
VIGYÁZAT :
Ügyeljen arra, hogy a légelvezető tömlő nyílását semmi ne
akadályozza (500 mm körzetben), hogy biztosítva legyen a
megfelelő működése
TELEPÍTÉSI ÚTMUTATÁSOK
Vízelvezetés :
- Szárítás üzemmódban távolítsa el az elvezető
dugaszt a készülék hátoldaláról, szerelje a
leeresztő összekötő elemet (5/8 colos általános
foglalat) a 3/4 colos tömlővel (helyileg
beszerzendő). Leeresztőtömlő nélküli modellek
esetében szerelje a leeresztőtömlőt közvetlenül a
nyílásra. A tömlő nyitott végét helyezze
közvetlenül a pincéje padlólefolyója fölé. Lásd
ehhez a 21. és 22. ábrákat.
- Ha az alsó tál vízszintje elér egy előre megadott
szintet, a berendezés 8-szor sípol, és a kijelzőn
megjelenik a "P1" felirat. Ekkor a
hűtési/párátlanítási folyamat azonnal
leáll. A ventilátormotor azonban tovább fut (ez
normális jelenség).
A berendezést vigye óvatosan egy
leeresztőhelyre, távolítsa el az alsó
leeresztődugaszt, és eressze le a vizet (23.
ábra). Helyezze vissza az alsó leeresztődugaszt,
és indítsa újra a berendezést, amíg a "P1"
szimbólum el nem tűnik a kijelzőről. Ha a hiba
továbbra is fellép, forduljon az
ügyfélszolgálathoz.
TUDNIVALÓ : Ne feledje visszahelyezni az alsó
leeresztődugaszt, mielőtt újra használatba
helyezné a berendezést.
A adapter Adapter-
sapka
Kibővítőcsap
pozíciója
Távolítsa el a
Hadice pro kontinuální
odtok
Alsó leeresztődugasz

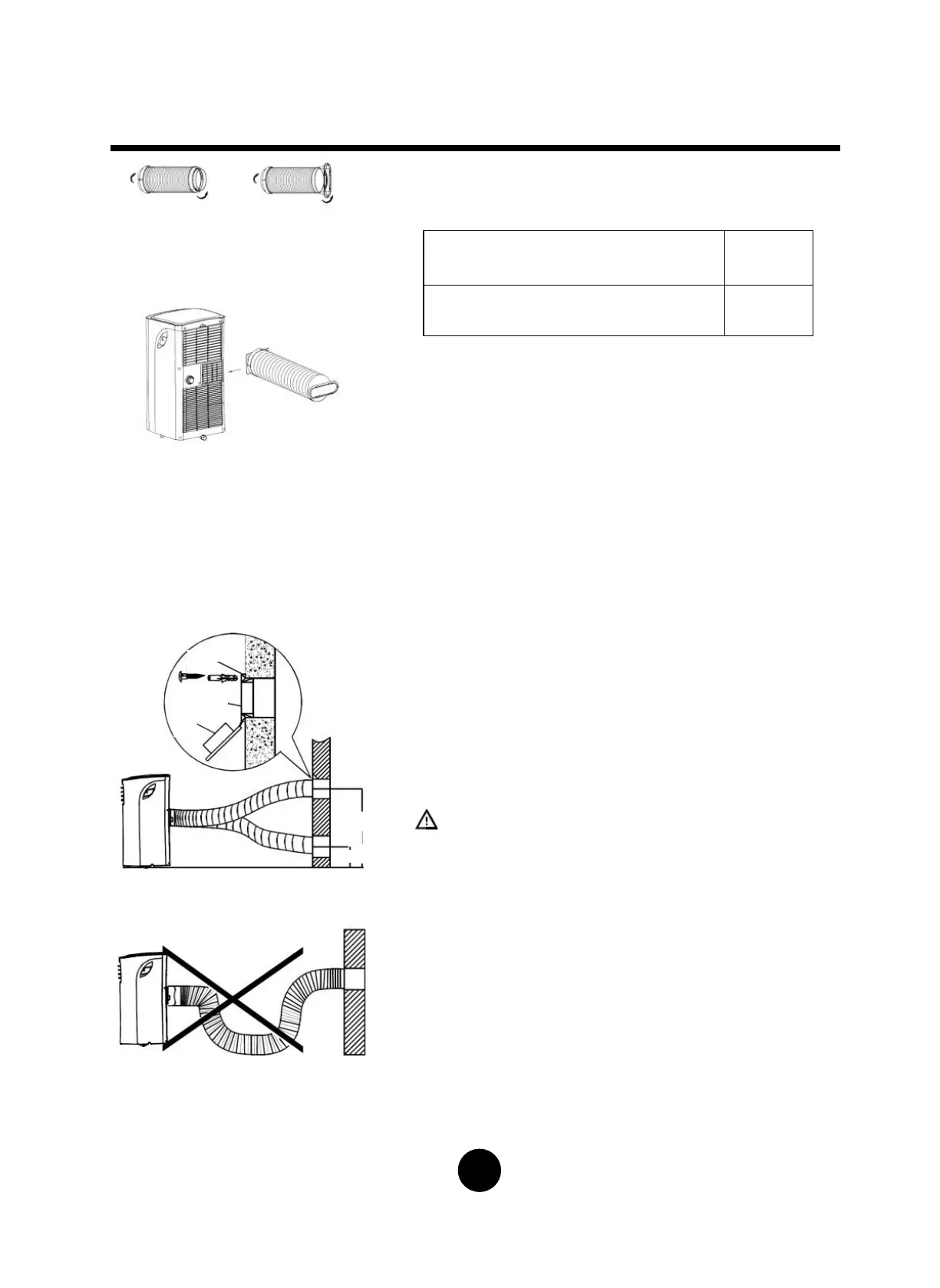

16. ábra
17. ábra
18. ábra
19. ábra
20. ábra
max 120 cm
min 30CM
21. ábra
22. ábra
23. ábra
