SZERELÉSI ÚTMUTATÓ (opcionális)
Felszerelés dupla felfüggesztett
tolóablakra
1. Vágja ki a megfelelő méretre a műhab
alsó szerkezetéhez. 8. ábra
2.
szerkezetére.
beállítható szerelőkészletet,
Lásd a 9. ábrát.
3. Vágja ki a megfelelő méretre a műhab
felső szerkezetéhez. Lásd a 10. ábrát.
4. Zárja vissza az ablakszárnyat úgy, hogy
szorosan az ablakkerethez tapadjon.
5. Vágja ki a megfelelő hosszra a műhab
ablakszárny közötti rést. Lásd

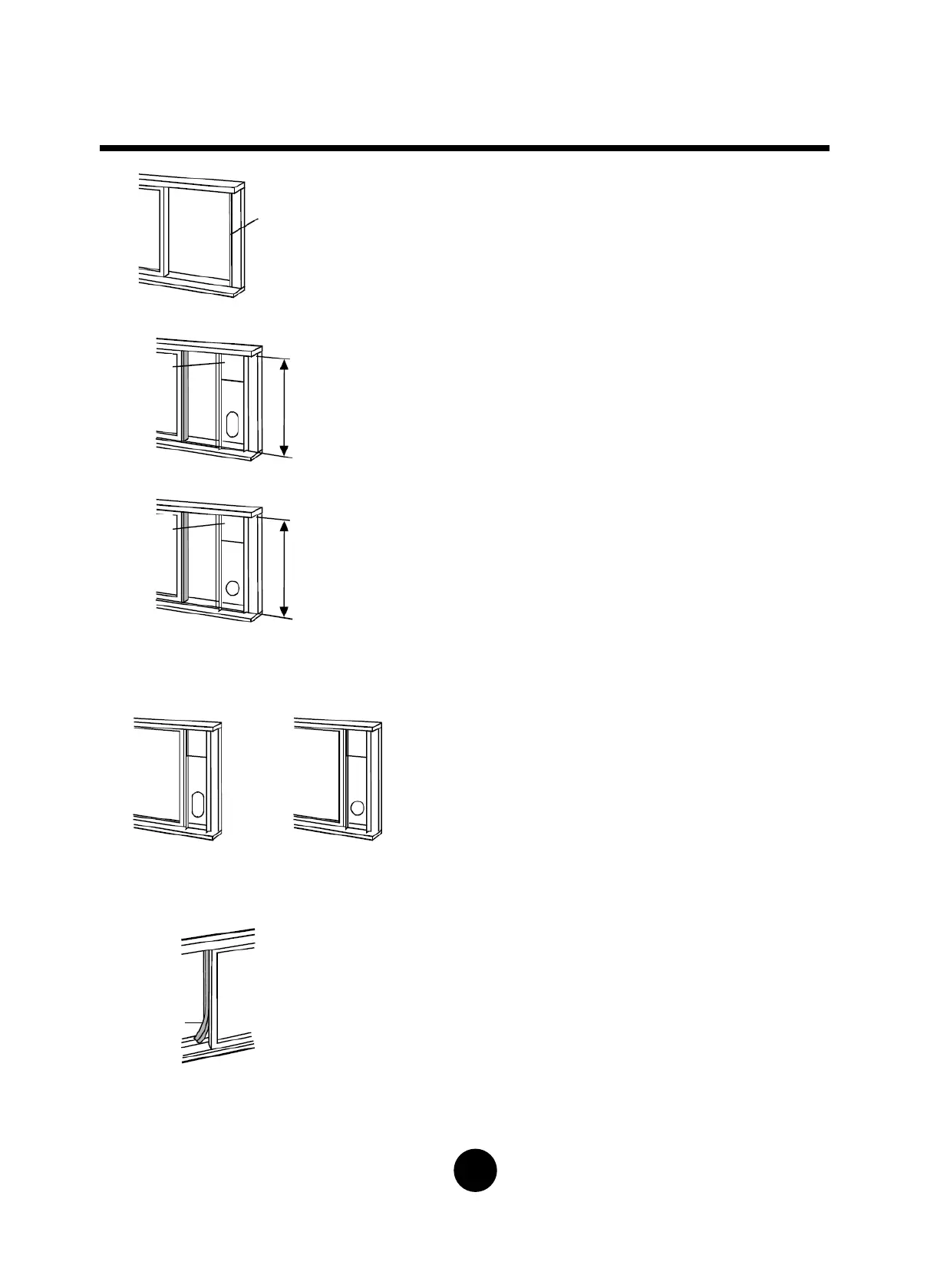

SZERELÉSI ÚTMUTATÓ (opcionális)
Felszerelés oldalsó tolóablakra
1. Vágja ki a megfelelő méretre a műhab
szigetelést (öntapadó), és rögzítse az
ablakkerethez, 12. ábra.
2. A szerelőkészletet helyezze az ablak alsó
szerkezetére.
Igazítsa hozzá a szerelőkészlet hosszát az
ablakszélességhez,
rövidítse le a beállítható szerelőkészletet,
amennyiben az ablak szélessége kisebb, mint
25,5 hüvelyk. Nyissa ki az ablakszárnyat, és
helyezze a szerelőkészletet az ablak alsó
szerkezetére. Lásd a 13. ábrát.
3. Vágja ki a megfelelő méretre a műhab
szigetelést (öntapadó), és rögzítse az ablak
felső szerkezetéhez. Lásd a 14. ábrát.
4. Zárja vissza a tolóablakszárnyat úgy, hogy
szorosan az ablakkerethez tapadjon.
5. Vágja ki a megfelelő hosszra a műhab
szigetelést, és szigetelje be a felső és külső
ablakszárny közötti rést. Lásd a 15. ábrát.
Műhab-szigetelés
(öntapadó)
8. ábra
Ablakkészlet
26,5” ~ 48,0”
vagy
Ablak alsó
szerkezet
Ablakkészlet
Ablak alsó
szerkezet
26,5” ~ 48,0”
9. ábra
Ablakkészlet
Ablak alsó
szerkezet
vagy
Ablakkészlet
Ablak alsó
szerkezet
10. ábra
11. ábra
Műhab szigetelés
Műhab-szigetelés
(öntapadó)
12. ábra
26,5” ~ 48,0”
26,5” ~ 48,0”
13. ábra
Ablaklap
Ablaklap
14. ábra
15. ábra
Műhab
szigetelés
vagy
vagy
