MONTÁŽNÍ POKYNY (volitelné)

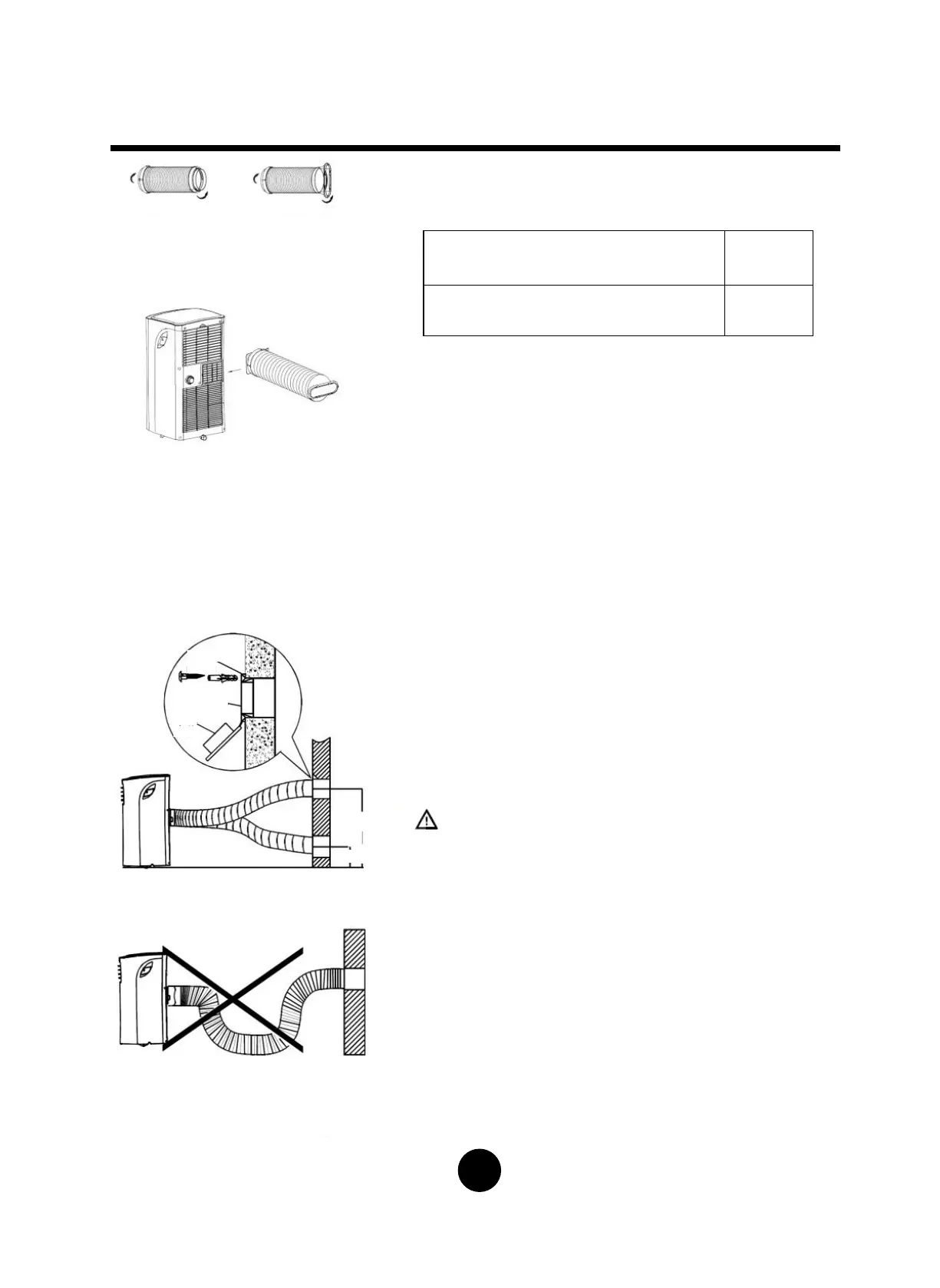

Instalace hadice na odpadní vzduch :
Hadice na odpadní vzduch a adaptér se musí namontovat nebo
odstranit podle způsobu používání.
Provozn
í
re
ž
imy CHLAZEN
Í
, AUTOMATIKA
Provozn
í
re
ž
imy VENTILACE, SU
Š
EN
Í
1. Nainstalujte adaptér odpadního vzduchu okna B na hadici
na odpadní vzduch, jako je znázorněno na obr. 16 nebo
obr. 17. Montáž sady oken naleznete na předchozích
stránkách.
2. Zatlačte hadici na odpadní vzduch podle směru šipky do
vypouštěcího otvoru vzduchu (viz obr. 18)
Hadici na odpadní vzduch lze instalovat na zeď
(Není potřebné pro zařízení bez adaptéru A, rozšiřovací kolíky
a dřevěné šrouby pro příslušenství).
1. Vyvrtejte otvor do zdi. Namontujte vypouštěcí adaptér A na
zeď (vnější strana) pomocí rozšiřovacích kolíků a
dřevěných šroubů a dávejte pozor na řádné upevnění. (viz
obr. 19)
2. Spojte nainstalovaný adaptér B hadice na odpadní vzduch
(kruhový otvor) s adaptérem na odpadní vzduch A na zdi.
Upozornění :
Nepoužívaný otvor musíte překrýt krytem adaptéru.
Vzduchový kanál je pak možné podle požadavků montáže
lehce komprimovat nebo roztahovat, ale délka kanálu se
musí udržovat co nejmenší.
DŮLEŽITÉ :
VZDUCHOVÝ KANÁL NELZE OHÝBAT (VIZ obr.20)
POZOR :
Dávejte pozor, aby se na výpustu odtokové hadice
nenacházely překážky (v rozsahu 500 mm), aby systém
odpadního vzduchu správně fungoval
INSTALAČNÍ POKYNY
Odtok vody :
- V sušicím provozu odstraňte odtokovou přípojku
Zátka ze zadní strany zařízení, montáž odtokové
spojky (5/8 coulová univerzální objímka) s ¾
coulovou hadicí (lokálně zakoupena). U modelů
bez odtokové přípojky připojte odtokovou hadici
přímo na otvor. Zasuňte otevřený konec hadice
přímo do podlahového odtoku ve vašem sklepě.
Viz k tomu obr. 21 a 22.
- Pokud dosáhne stav vody v dolní misce předem
určený stav, pípne zařízení 8-krát a digitální
indikátor zobrazí „P1“. V tomto okamžiku se
ihned zastaví klimatizační
zařízení/Odvlhčení. Motor ventilátoru však běží
dále (je to běžné).
Přesuňte zařízení opatrně na místo odtoku,
odstraňte zátku podlahového odtoku a nechte
vytéct vodu (obr. 23). Nasaďte zpět zátku
podlahového odtoku a spouštějte zařízení, dokud
nezmizí symbol „P1“ Pokud se bude chyba
opakovat, zavolejte zákaznický servis.
UPOZORNĚNÍ : Nezapomeňte opět nasadit
zátku podlahového odtoku ještě předtím, než
opět použijete zařízení.
Poloha rozšiřovacího
kolíku
Odstraňte
odtokovou
přípojku
Hadice pro kontinuální
odtok
