DELER:
DELNAVN:
eller
Avtrekksluftslange (medlevert), adapter B
(rund eller flat åpning, alt etter modell) &
skyvesett & skrue for vindu
( )
Adapter B (rund å pning) ( )
Vegg-avtrekksluft-adapter A( )
Utvidelsestift og treskrue ( )
Skumstoffpakning ( )
Fjernkontroll og batteri (kun for
modeller med fjernkontroll)
Avtrekksluftslange
IDENTIFIKASJON AV DELENE
For din sikkerhet
eller andre apparater.
fjern poler fra nettkabelen.
IDENTIFIKASJON AV DELENE
NAVN PÅ DELENE
Fremside
1
2
ADVARSEL
Elektriske informasjoner
Se til at strømforsyningen er passende for modellen din. Disse
som er på kapselsiden bak gitteret.
strømstøt. Nettkabelen har en trepolet støtsikker kontakt for å beskytte mot elektrisk strømstøt.
sikret med en FI-
Se til at stikkontakten er tilgjengelig for anlegget etter montering.
6 3
4
5

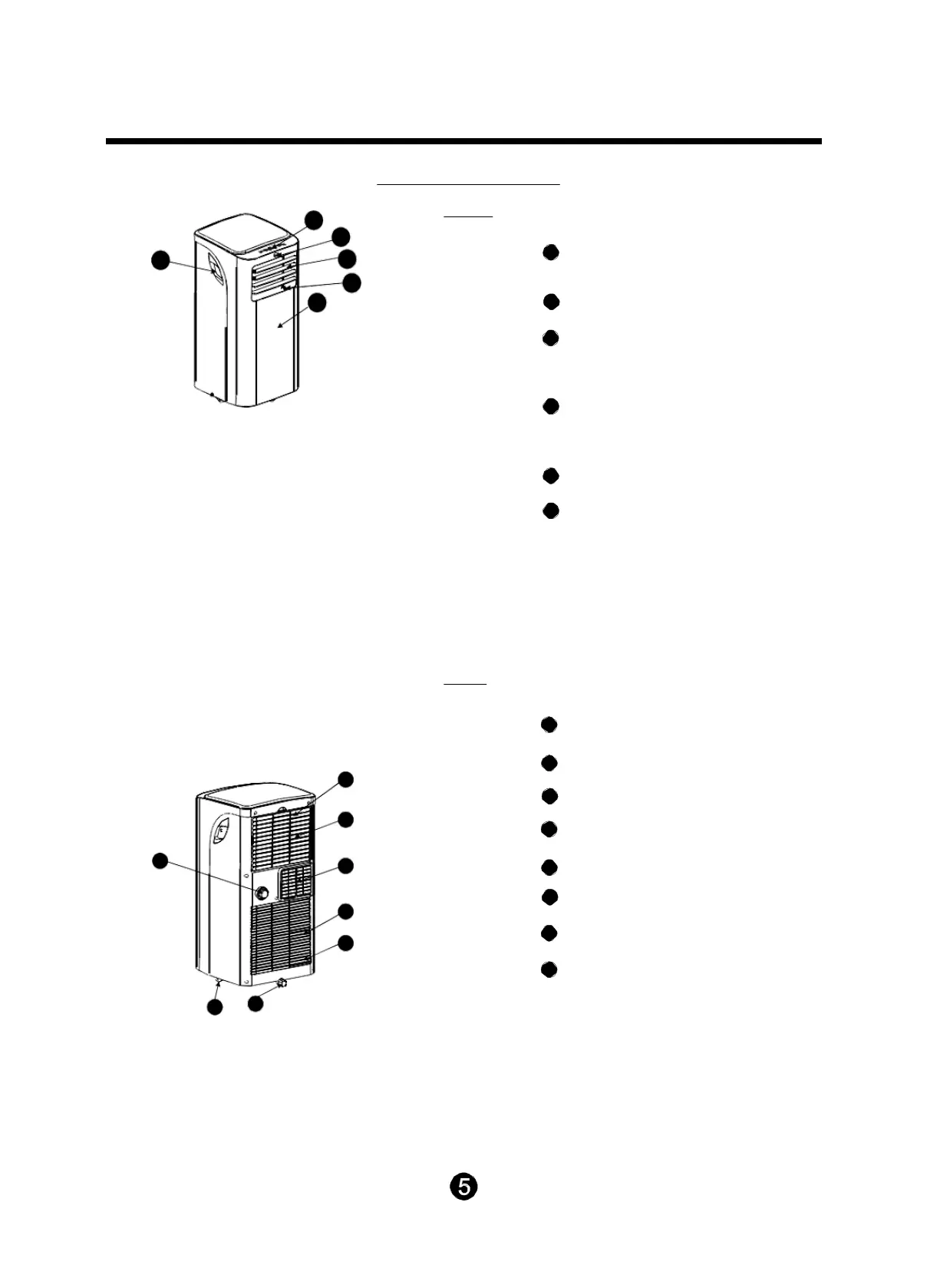

Bilde 1
1 Betjeningsfelt
2 Fjernkontrollmottaker
3 Horisontalt ventilasjonsgitter
styrespake (kan reguleres
manuelt)
4 Vertikalt ventilasjonsgitter
styrespake (kan reguleres
manuelt)
5 Forkledning
6 Bærehåndtak
(begge sider)
Tilbehør
Bakside
7
7 Øvre luftfilter (bak
gitter)
8 Luftinngang
9
Luftutgang
8
14
9
10
11
13
12
10 Nedre luftfilter
(bak gitter)
11 Luftinngang
12
Avløp til nedre skål
13 Hjul
14 Avløpsforbindelse
HENVISNING: Alternative deler( ), enkelte modeller uten.
Kontroller at alt tilbehør finnes i pakken og vær obs på installasjonshenvisningene til disse.
HENVISNING:
Alle bilder i denne håndboken er kun eksempler. Klimaanlegget ditt kan ha små
forskjeller. Virkelig form skal gjelde.
Bilde 2
