IDENTIFIKÁCIA DIELOV
Pre vašu bezpečnosť
 Neskladujte alebo nepoužívajte benzín alebo iné horľavé pary a kvapaliny v okolí tohto
alebo akéhokoľvek iného prístroja.
 Zabráňte riziku požiaru spôsobeného úderom elektrického prúdu. Nepoužívajte predlžovací
kábel a zástrčky s adaptérom. Neodstraňujte póly zo sieťového kábla.
Informácie o elektrike
 Uistite sa, že napájanie prúdom je vhodné pre vami zvolený model. Tieto informácie sú
uvedené na výrobnom štítku, ktorý sa nachádza na boku telesa za mriežkou.
 Dávajte pozor, aby bolo klimatizačné zariadenie správne uzemnené. Správne uzemnenie je
dôležité, aby sa minimalizovalo riziko požiaru a úder elektrickým prúdom. Sieťový kábel má
ochrannú kontaktnú zástrčku s tromi pólmi na ochranu pred úderom elektrického prúdu.
 Vaše klimatizačné zariadenie sa musí prevádzkovať v zásuvke uzemnenej podľa predpisov.
Pokiaľ nie je naplánovaná zástrčka dostatočne uzemnená alebo zaistená vypínačom FI
alebo oddeľovacím vypínačom, nechajte nainštalovať kvalifikovanému elektrikárovi správnu
zásuvku.
 Dávajte pozor, aby bola zásuvka ľahko prístupná po montáži zariadenia.

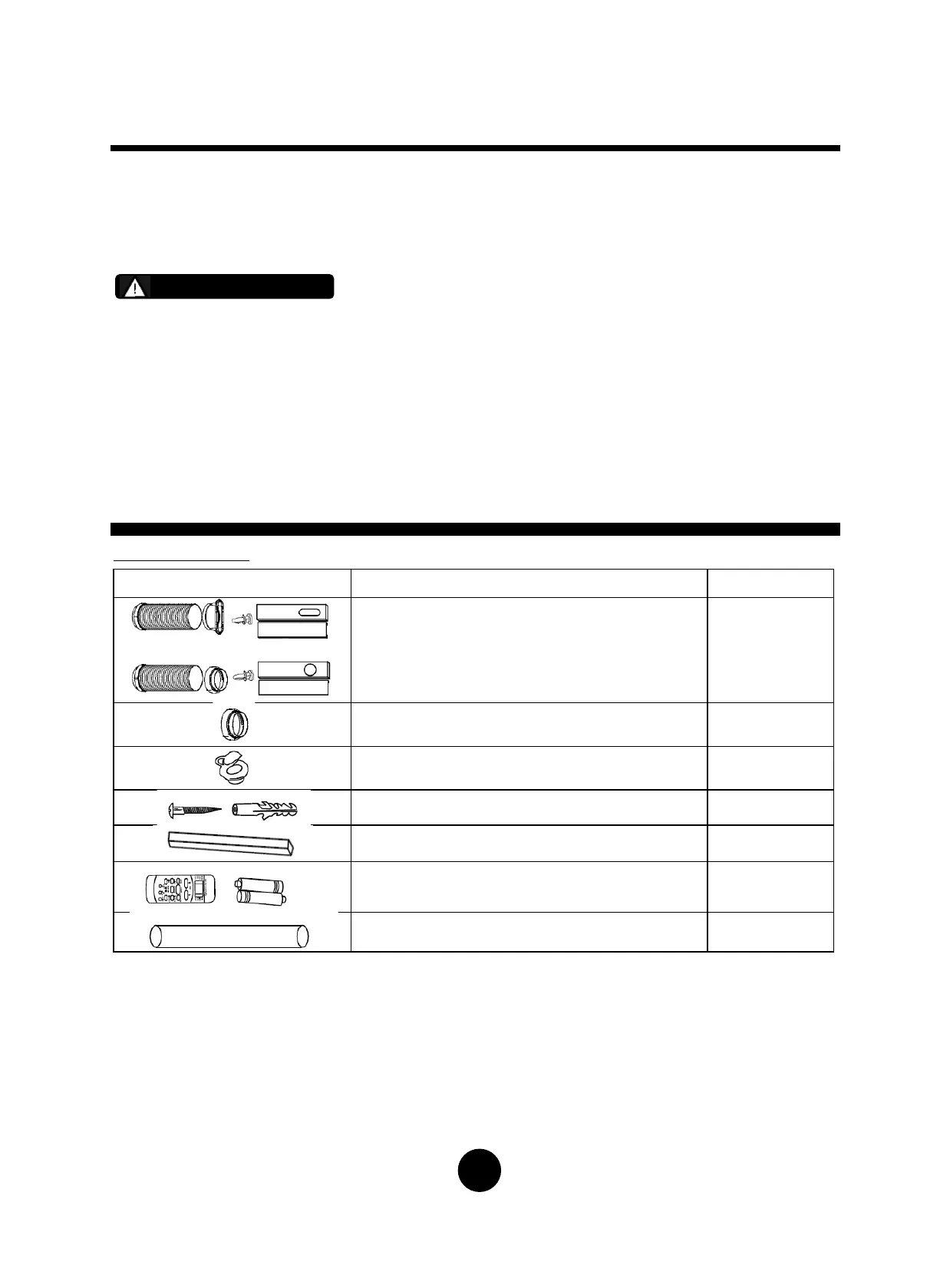

Príslušenstvo
DIELY :
NÁZOV DIELU :
MNOŽSTVO :
alebo
Odtoková hadica (v dodávke), adaptér B
(kruhový alebo plochý otvor vždy podľa
modelu) a súprav posuvných okien a
skrutka ()
1 súprava
Adaptér B (kruhovýotvor) ()
1 súprava
Nástenný adaptér na odpadový vzduch A ()
1 kus b
Rozširovací kolík a drevený skrutka ()
4 kusy
Penové tesnenie ()
3 kusy
Diaľkové ovládanie a batéria (iba modely s
diaľkovým ovládaním)
1 súprava
Odtoková hadica
1 kusy
UPOZORNENIE: Voliteľné diely (  ),niektoré modely bez.
 Skontrolujte, či je všetko príslušenstvo v obale a rešpektujte pri používaní inštalačné pokyny.
UPOZORNENIE: Všetky obrázky v tomto návode slúžia iba ako názorné pomôcky. Vaše
klimatizačné zariadenie sa môže nepatrne odlišovať. Dominovať musí skutočný
tvar.
IDENTIFIKÁCIA DIELOV
NÁZVY DIELOV
Predná strana
1 Ovládací panel
2 Prijímač diaľkového ovládania
3 Riadiaca páka horizontálnej
ventilačnej mriežky (s manuálnym
nastavením)
4 Riadiaca páka vertikálnej
ventilačnej mriežky (s manuálnym
nastavením)
5 Obloženie
6 Transportná rukoväť
(obe strany)
Zadná strana
7 Horný vzduchový filter
(za mriežkou)
8 Vstup vzduchu
9 Výstup vzduchu
10 Dolný vzduchový filter
(za mriežkou)
11 Vstup vzduchu
12 Odtok dolnej misky
13 Koleso
14 Odtoková prípojka
VÝSTRAHAUNG
Obr. 1
Obr. 2
