UPUTE ZA MONTIRANJE (opcionalne)
UPUTE ZA MONTIRANJE (opcionalne)
Pjenasta brtva
A
(samoljepljiva)
Montaža u dvostruko ovješeni
klizni prozor
Pjenasta brtva
A
(samoljepljiva)
Montaža u bočni klizni
prozor
26,5 ~ 48,0
ili
26,5 ~ 48,0
Sl. 8
Prozorski set
Podgradnja prozora
Prozorski set
Podgradnja prozora
Sl. 9

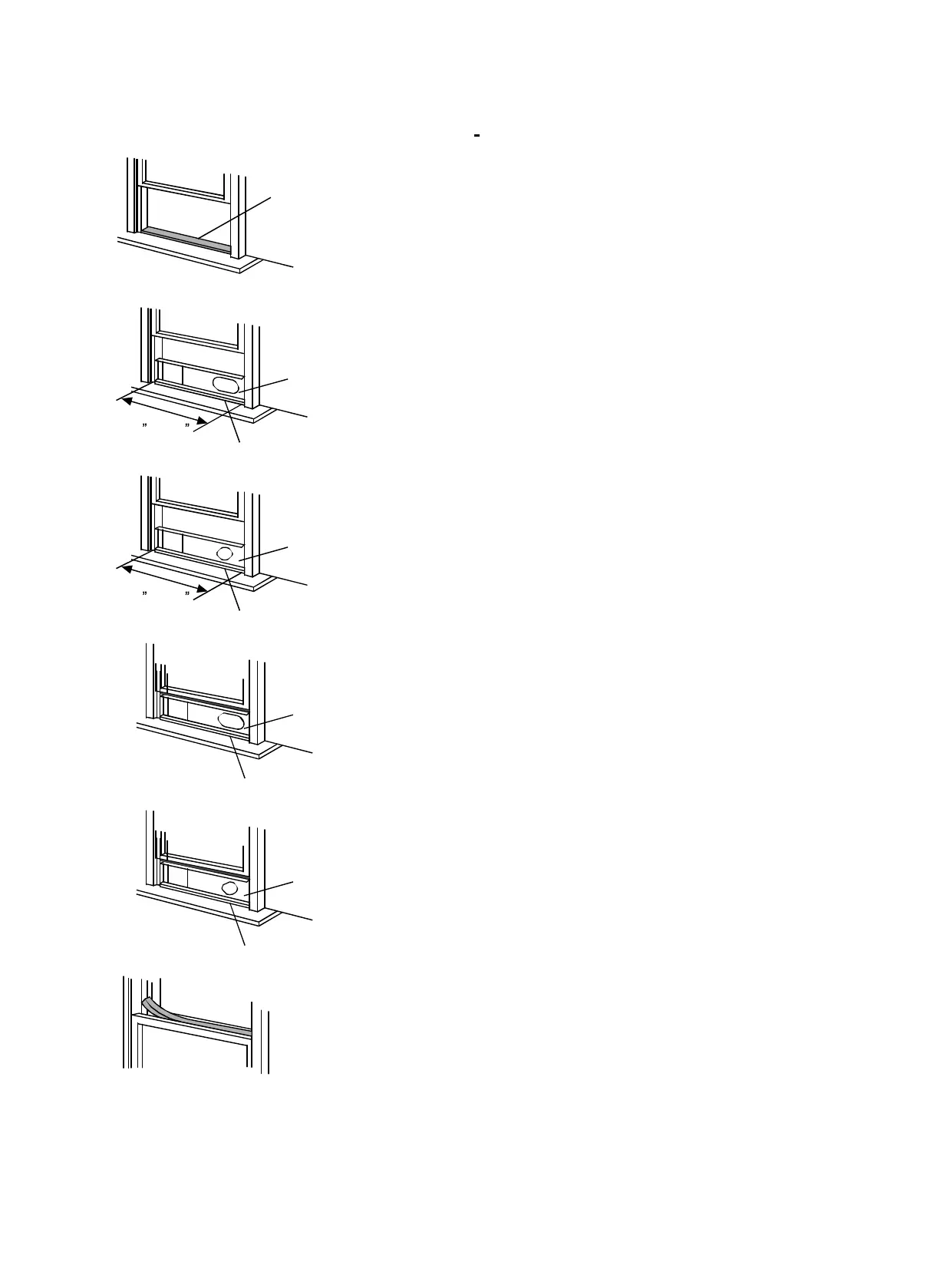

1. Narežite pjenastu brtvu (samoljepljivu) na pravilnu
duljinu i stavite je na podgradnju prozora. Sl. 8
2. Pričvrstite set za umetanje u prozor na podgradnju
prozora.
Prilagodite duljinu seta za umetanje u prozor u skladu sa
širinom prozora, skratite podesivi prozorski set ako širina
prozora iznosi manje od 25,5 inča. Otvorite prozorsko krilo i
stavite set za ugradnju u prozor na podgradnju prozora.
Vidi sliku 9.
3. Narežite pjenastu brtvu (samoljepljivu) na pravilnu
duljinu i stavite je gore na prozor. Prikazano na sl. 10.
4. Zatvorite prozorsko krilo čvrsto uz prozorski
okvir.
5. Narežite pjenastu brtvu na odgovarajuću duljinu i izolirajte
otvorenu pukotinu između gornjeg i vanjskog prozorskog
krila. Prikazano na sl. 11.
Sl. 12
8,0
1. Narežite pjenastu brtvu (samoljepljivu) na pravilnu
duljinu i stavite je na prozorski okvir, sl. 12.
2. Pričvrstite set za umetanje u prozor na podgradnju prozora.
Prilagodite duljinu seta za umetanje u prozor prema
širini prozora, skratiti podesivi prozorski set ako širina
prozora iznosi manje od 25,5 inča. Otvorite prozorsko krilo
i stavite set za ugradnju u prozor na podgradnju prozora.
Vidi sliku 13.
3. Narežite pjenastu brtvu (samoljepljivu) na
pravilnu duljinu i stavite je gore na prozor.
Prikazano na sl. 14.
4. Zatvorite krilo kliznog prozora čvrsto uz prozor.
5. Narežite pjenastu brtvu na odgovarajuću duljinu i
izolirajte otvorenu pukotinu između gornjeg i
vanjskog prozorskog krila. Prikazano na sl. 15.
Prozorski set
ili
Podgradnja prozora
Pjenasta brtva
Prozorski
set
Podgradnja prozora
Sl. 10
Sl. 11
