MONTAGE INSTRUCTIES (optioneel)
MONTAGE INSTRUCTIES (optioneel)
Kunststof
schuim
afdichting A
(zelfklevend)

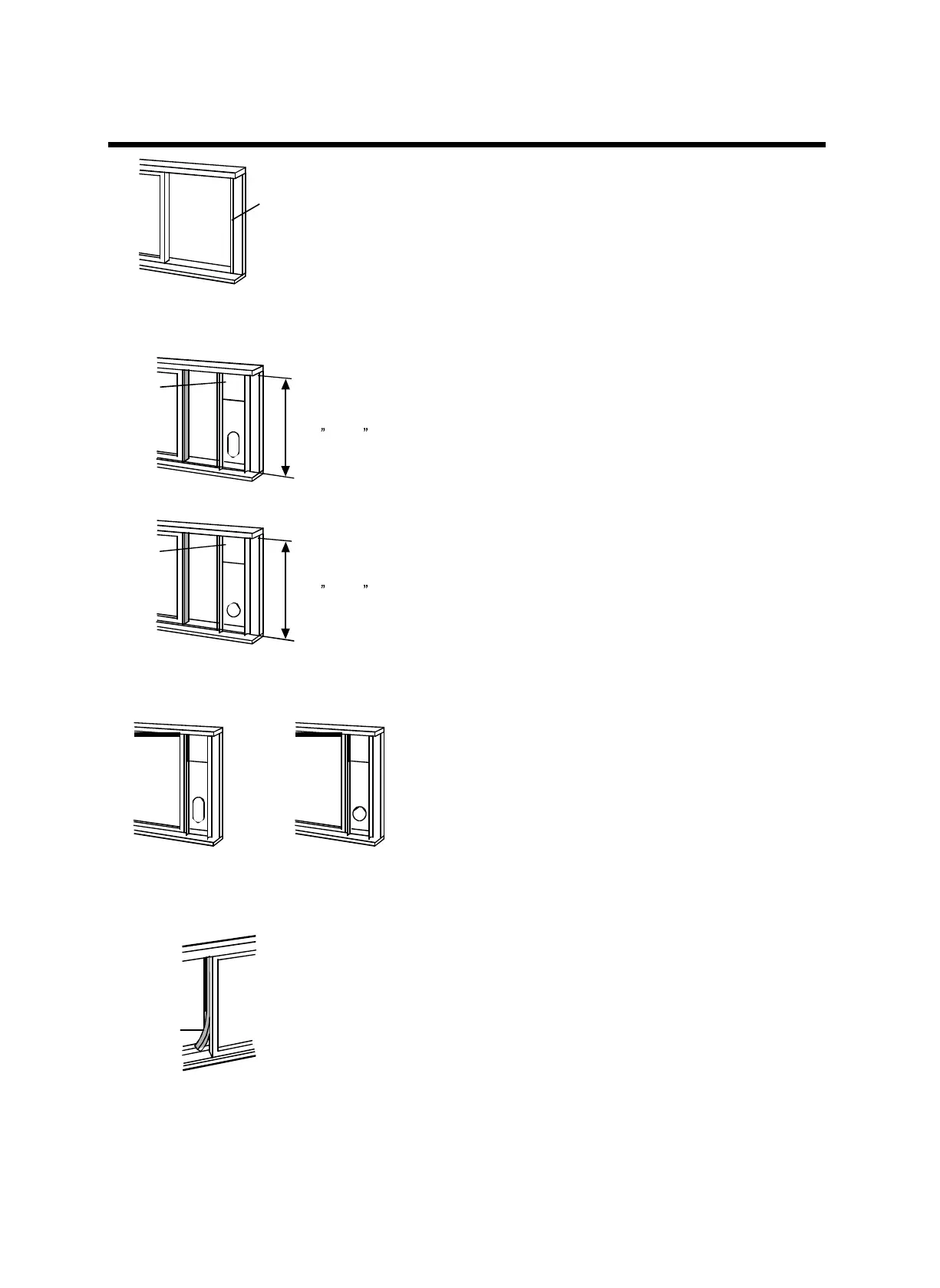

Montage in een dubbel
opgehangen schuifraam
Kunststof
schuim
afdichting A
(zelfklevens)
Montage in een zijdelings
schuifraam
26,5 ~ 48,0
of
26,5 ~ 48,0
Afb.8
Raamset
Raam basis
Raamset
Raambasis
Afb.9
1. Snijd het kunststof schuim afdichting (zelfklevend)
op de juiste lengte af en breng dit op de venster
basis aan. Afb.8
2. Breng de raam inschuifset op de raambasis aan.
breng de raam inschuifset aan op de raam
3.
Getoond in Afb. 10.
4. Sluit het openslaande raam veilig tegen het
raamkozijn aan.
5. Snij
van het openslaande raam af. Getoond in Afb. 11.
Raampaneel
of
Raampaneel
Afb. 12
26,5 ~ 48,0
26,5 ~ 48,0
Afb. 13
1. Snijd de kunststof schuim afdichting (zelfklevend)
op de juiste lengte af en breng dit op de
raamkozijn aan, Afb. 12.
2. Breng de raam inschuifset op de raam-basis aan.
Pas de lengte van de raam inschuifset overeenkomstig
de breedte van de raam inschuifset aan, verkort de
instelbare raambreedte als de raambreedte kleiner is dan
25,5 inch. Open het openslaande raam en breng de raam
inschuifset aan op de raam-basis. Zie afb. 13.
3. Snijd de kunststof schuim afdichting (zelfklevend)
op de juiste lengte af en breng dit boven aan het
raam aan. Getoond in Afb. 14.
4. Sluit het openslaande raam veilig tegen het raamkozijn aan.
5. Snijd de kunststof schuim afdichting op de juiste
lengte en dicht de open ruimte tussen de boven-
en onderkant van het openslaande raam af.
Getoond in Afb. 15.
FRaamset
of
of
raambasis
Kunstof schuim afdichting
Raamset
Raambasis
Afb.10
Afb.14
Kunstof schuim afdichting
Afb.11
Afb.15
