MONTERINGSHENVISNINGER (alternativ)
MONTERINGSHENVISNINGER (alternativ)
Skumstoff-
pakning A
(selvklebende)

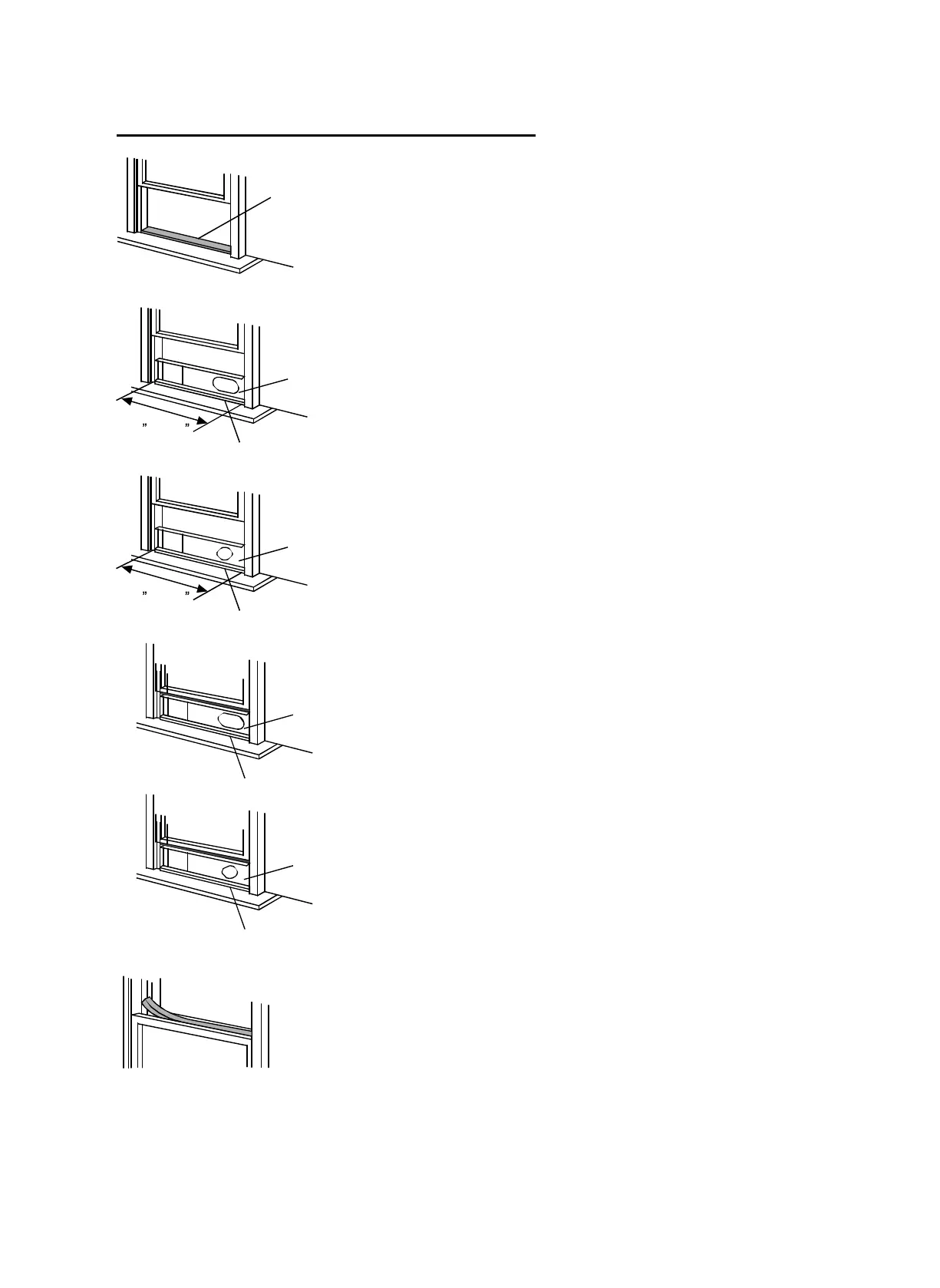

Montering i et dobbelt opphengt
skyvevindu
Skumstoff-
pakning A
(selvklebende)
Montering i et skyvevindu
på siden
26,5 ~ 48,0
eller
26,5 ~ 48,0
Bilde 8
Vindusett
Vindu-underbygg
Vindusett
Vindu-underbygg
Bilde 9
1. Skjær skumstoffpakningen (selvklebende) i riktig
lengde og sett den på vinduets underbygg. Bilde 8
2. Sett vindu innskyvningsettet på vinduets underbygg.
Tilpass lengden til vindu innskyvningsettet med
vindubredden, forkort vindusettet dersom vindubredden er
mindre enn 25,5 tommer. Åpne vindufløyen og sett vindu
innskyvningsettet på vinduets underbygg. Se bilde 9.
3. Skjær skumstoffpakningen (selvklebende) i riktig lengde
og sett den oppe på vinduet. Vises i bilde 10.
4. Lukk vindufløyen sikkert over vindurammen.
5. Skjær skumstoffpakningen i passende lengde og tett den
åpne spalten mellom øvre og ytre vindufløy. Vises i bilde
11.
eller
Bilde 12
26,5 ~ 48,0
26,5 ~ 48,0
Bilde 13
1. Skjær skumstoffpakningen (selvklebende) i riktig
lengde og sett den på vindurammen, bilde 12.
2. Sett vindu innskyvningsettet på vinduets underbygg.
Lengden til vinduets innskyvningsett tilpasses tilsvarende
vindubredden, forkort vindusettet dersom vindubredden er
mindre enn 25,5 tommer. Åpne vindufløyen og sett vindu
innskyvningsettet på vinduets underbygg. Se bilde 13.
3. Skjær skumstoffpakningen (selvklebende) i riktig
lengde og sett den oppe på vinduet. Vises i bilde
14.
4. Lukk skyvevindufløyen sikkert over vinduet.
5. Skjær skumstoffpakningen i tilsvarende lengde og
tett den åpne spalten mellom øvre og ytre
vindufløy. Vises i bilde 15.
Vindusett
eller
eller
vindu underbygg
Skumstoffpakning
Vindusett
Vindu underbygg
Bilde 10
Bilde 14
Bilde 11
Bilde 15
