MONTÁŽNE POKYNY (voliteľné)
Montáž v dvojitom zavesenom
posuvnom okne

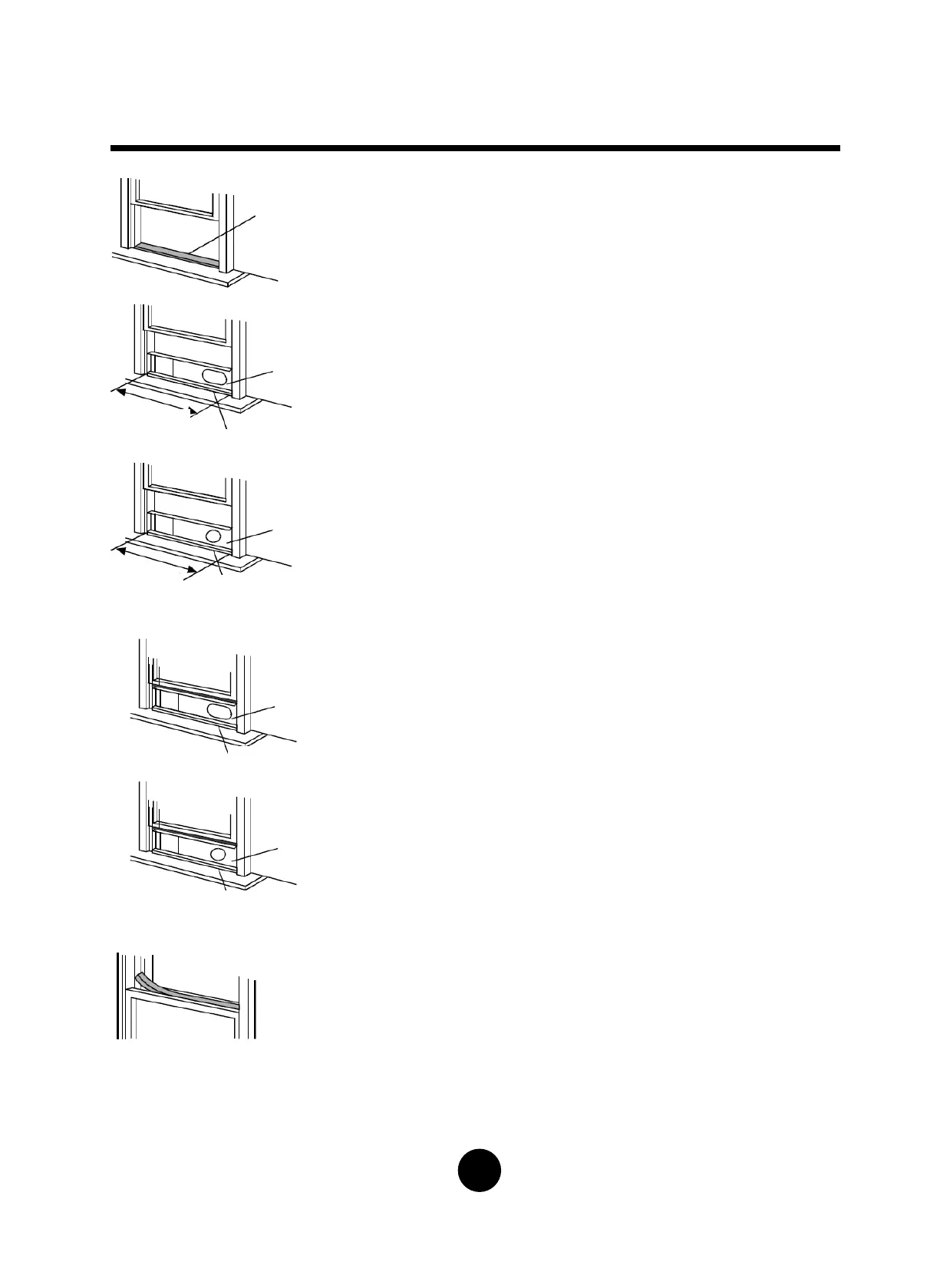

1. Odrežte penové tesnenie (samolepiace) na
správnu dĺžku a namontujte na spodnú časť
okna. Obr.8
2. Namontujte sadu posuvných okien na spodnú
časť okna. Prispôsobte dĺžku sady zásuvných
okien na šírku okna, skráťte nastaviteľnú
sadu okien, ak je šírka okna menšia než 25,5
palca. Otvorte krídlo okna a namontujte sadu
zásuvných okien na dolnú časť okna. Pozri
obr. 9.
3. Odrežte penové tesnenie (samolepiace) na
správnu dĺžku a namontujte na hornú časť
okna. Znázornené na obr.10.
4. Uzavrite bezpečne krídlo okna oproti rámu
okna.
5. Narežte penové tesnenie na potrebnú dĺžku a
utesnite otvorenú medzeru medzi horným a
vnútorným krídlom okna. Znázornené na
obr.11.
MONTÁŽNE POKYNY (voliteľné)
Montáž v bočnom posuvnom okne
1. Odrežte penové tesnenie (samolepiace) na
správnu dĺžku a namontujte na okenný rám,
obr.12.
2. Namontujte sadu posuvných okien na spodnú
časť okna. Prispôsobte dĺžku sady zásuvných
okien podľa šírky okná, skráťte nastaviteľnou
sadu okien, ak je šírka okna menšia než 25,5
palca. Otvorte krídlo okna a namontujte sadu
zásuvných okien na dolnú časť okna. Pozri
obr.13.
3. Odrežte penové tesnenie (samolepiace) na
správnu dĺžku a namontujte na hornú časť
okna. Znázornené na obr.14.
4. Uzavrite bezpečne posuvné krídlo okna oproti
oknu.
5. Narežte penové tesnenie na potrebnú dĺžku a
utesnite otvorenú medzeru medzi horným a
vonkajším krídlom okna. Znázornené na
obr.15.
Penové tesnenie
(samolepiace)
Obr.8
Sada okien
26,5” ~ 48,0”
alebo
Spodná časť okna
Sada okien
Spodná časť okna
26,5” ~ 48,0”
Obr.9
Sada okien
Spodná časť okna
alebo
Sada okien
Spodná časť okna
Obr.10
Obr.11
Penové tesnenie
Penové tesnenie
(samolepiace)
Obr. 12
26,5” ~ 48,0”
26,5” ~ 48,0”
Obr. 13
Obr. 14
Obr. 15
alebo
alebo
