NAVODILA ZA NAMESTITEV (opcijsko)
NAVODILA ZA NAMESTITEV (opcijsko)
Penasto tesnilo
A
(samolepilno)
Namestitev v dvokrilno viseče
drsno okno
Penasto
tesnilo A
(samolepilno)
Namestitev v stransko
drsno okno
26,5 ~ 48,0
ali
26,5 ~ 48,0
Slika 8
Okenski
komplet
Okensko podnožje
Okenski
komplet
Okensko podnožje
Slika 9

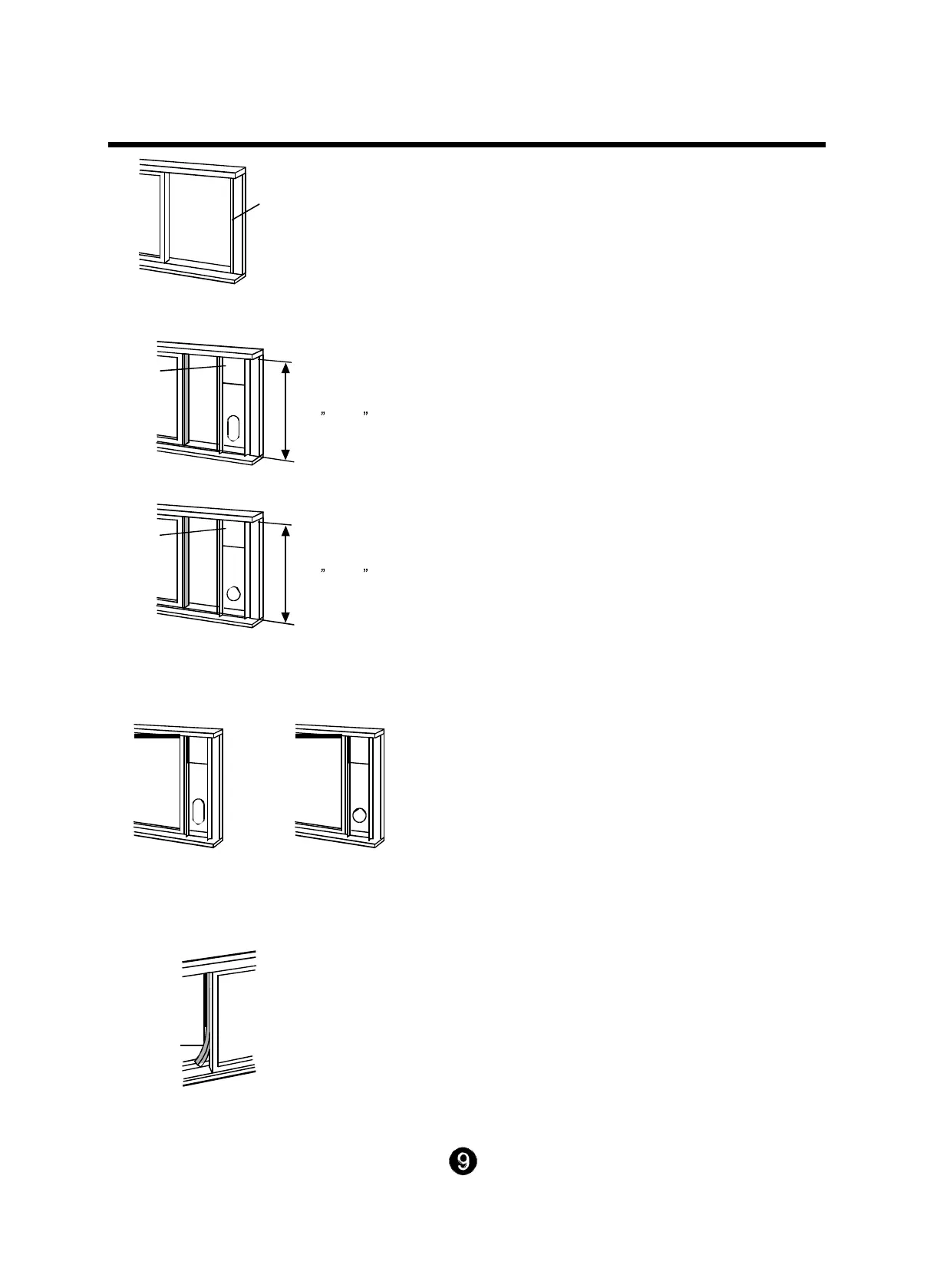

1. Penasto tesnilo (samolepilno) odrežite na
primerno dolžino in ga namestite na okensko
podnožje. Slika 8
2. Okenski vstavek namestite na podnožje.
Dolžino okenskega vstavka prilagodite širini okna in
skrajšajte nastavljivi
67,3 cm
vstavek namestite na podnožje. Glejte sliko 9.
3. Penasto tesnilo (samolepilno) odrežite na primerno
10.
4. Okensko krilo čvrsto zaprite ob okenski okvir.
5.
Prikazano na sliki 11.
Okenski opaž
ali
Okenski opaž
Slika 12
26,5 ~ 48,0
26,5 ~ 48,0
Slika 13
1. Penasto tesnilo (samolepilno) odrežite na
primerno dolžino in ga namestite na okenski okvir;
slika 12.
2. Okenski vstavek namestite na podnožje.
Dolžino okenskega vstavka prilagodite
širini okna; če je okno ožje od 67,3 cm (25,5 palcev),
skrajšajte nastavljivi okenski komplet. Odprite okensko
krilo in okenski vstavek namestite na podnožje. Glejte sliko
13.
3. Penasto tesnilo (samolepilno) odrežite na
primerno dolžino in ga namestite na vrh okna.
Prikazano na sliki 14.
4. Drsno okensko krilo čvrsto zaprite ob okenski okvir.
5. Penasto tesnilo odrežite na primerno dolžino in
zatesnite odprto režo med zgornjim in zunanjim
okenskim krilom. Prikazano na sliki 15.
Okenski komplet
ali
ali
Okensko podnožje
Penasto tesnilo
Okenski
komplet
Okensko podnožje
Slika 10
Slika 14
Penasto
tesnilo
Slika 11
Slika 15
