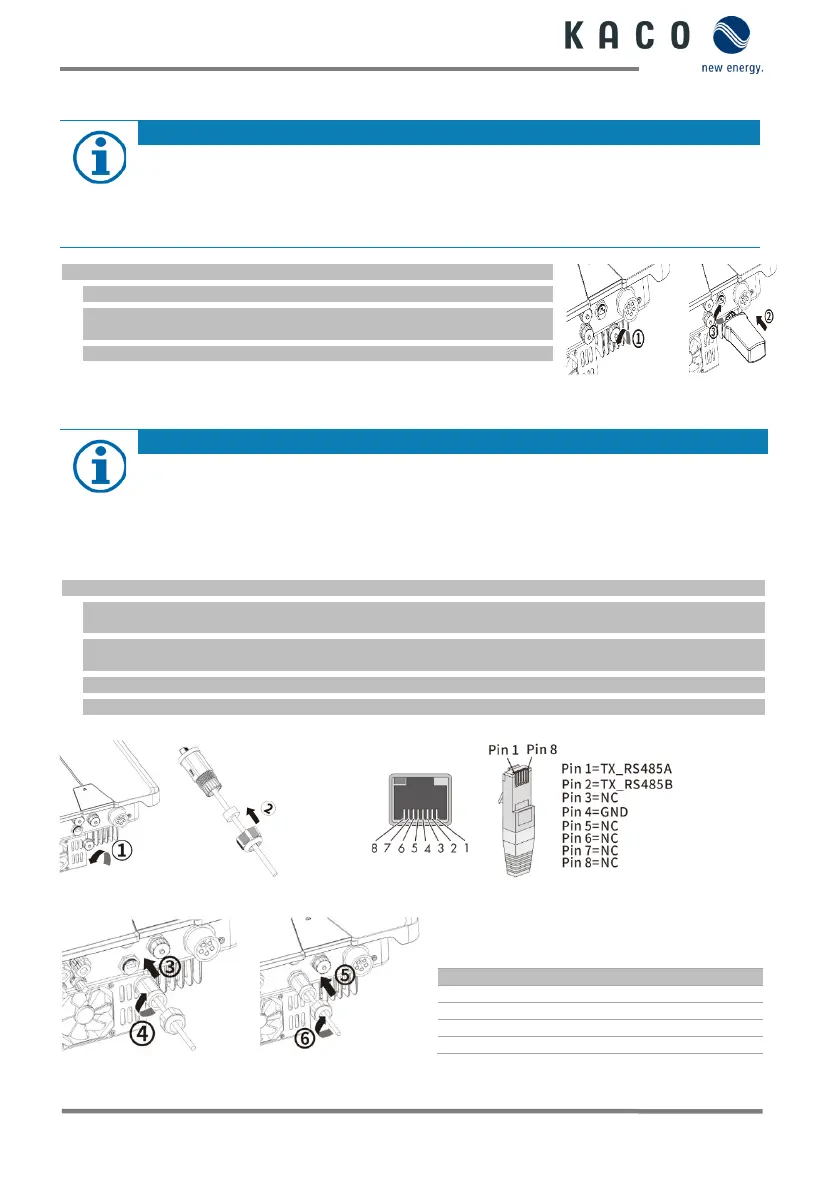

1.8 Tilslut WLAN-modul
Komponenter inde i vekselretteren kan blive beskadiget på grund af elektrostatisk afladning af ikke
egnede USB-enheder, så de ikke kan repareres igen.
› Etabler jordforbindelse, før du berører komponenter.
› COM3-tilslutningen egner sig kun til det medfølgende Wi-Fi-stik eller til det valgfrie 4G-stik
Enheden er monteret i holderen.
1 Fjern hætte fra COM3-tilslutningen (pos. 1).
2 Sæt WLAN-modulet (pos. 2) ind i den eksisterende tilslutning, og fastgør
i tilslutningen med WLAN-modulets møtrikker.
3 Kontroller, at modulet er fast tilsluttet, og at etiketten på modulet kan ses.
» WLAN-modulet er sluttet til enheden.
1.9 RS485-tilslutning
Der kræves et netværkskabel i kategori 5E eller højere med henblik på tilslutning til RJ45-bøsningen.
Til udendørs brug er en UV-bestandighed samt en maks. installationslængde (over alle vekselrettere)
på 1000 m tilladt.
Komponenter inde i vekselretteren kan blive beskadiget på grund af forkert kabelføring mellem effekt-
og signalkabel, så de ikke kan repareres igen. Dermed bortfalder alle garantikrav.
› Vær opmærksom på korrekt belægning af kablet.
Enheden er monteret i holderen.
1 Skru kappen på kommunikationstilslutningen (COM1 eller COM2) af (s. visning nedenfor, overhold rækkefølge og pilens
retning).
2 Før netværkskablet gennem gevindbøsningen (inkl. omløbermøtrik).
3 Konfigurer kommunikationsledningen som vist i fig. 19 (iht. DIN 46228-4, stillet til rådighed af kunden).
4 Sæt netværkskablet ind i COM1 eller COM2 (s. fig. 20. Overhold rækkefølge og pilens retning)
5 Stram gevindbøsningen, og stram derefter omløbermøtrikken ved enden (pos. 5 og 6).
» RS485-kablet er sluttet til enheden.
Fig. 18: Før netværkskablet ind
Fig. 20 (til venstre): Tilslut netværkskablet
Pakning med omløbermøtrik
Fig. 17: Sæt WLAN-modulet i
