KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 Page 29
Soulever et monter l’appareil
1 Soulever l’appareil par ses poignées (Fig. 3.2). Tenir compte de son centre de gravité.
2 Accrocher l’appareil sur la plaque de montage (Fig. 6 et 8.2 – Pos 1.) et vérifier qu’il est bien placé.
3 Visser les vis (2x M5x14 mm) fournies dans les trous des deux côtés (Fig. 8.2 – Pos 2.) pour prévenir son soulèvement.
[ P / 2 Nm]
» L’appareil est monté. Continuer avec l’installation électrique.

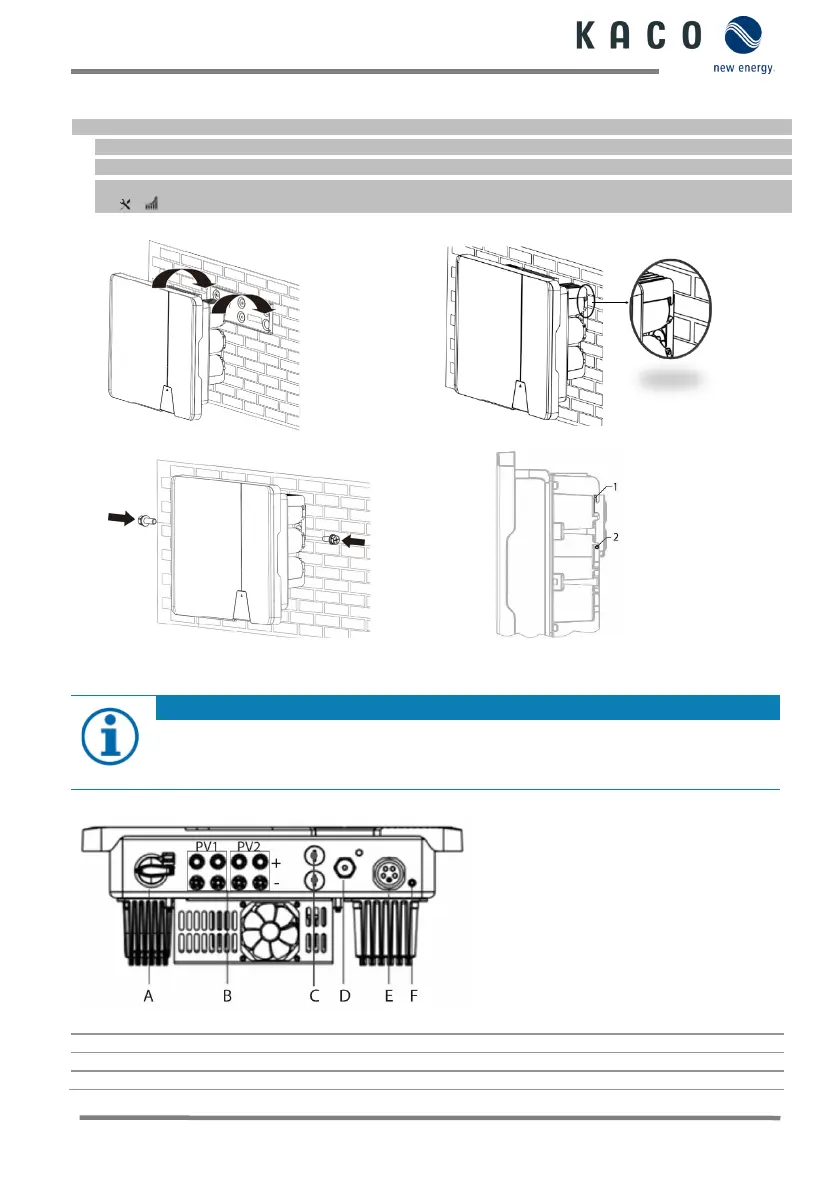

Fig. 6 : Accrochage de l’onduleur sur le support mural
Fig. 7 : Vérification de la position de l’appareil
Fig. 8.1 : Fixation de l’onduleur Fig. 8.2 : Fixer l’onduleur
1.6 Procéder au raccordement électrique
Sélectionner la section de câble, le type de fusible et la valeur de fusible en respectant les conditions
suivantes :
Normes d’installation nationales spécifiques ; classe de puissance de l’appareil ; longueur de câble ;
nature de l’installation des lignes ; températures ambiantes.
1.6.1 Vue générale Onduleur par le dessous
Fig. 8.3 : Côté branchement : Légende
B Connecteur CC pour générateur PV
Mise à la terre du boîtier
